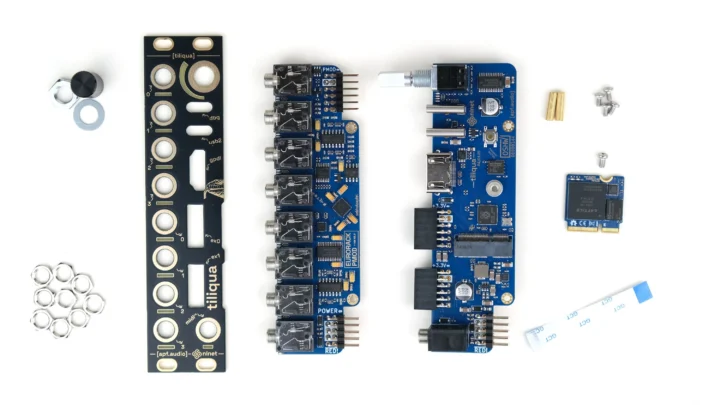

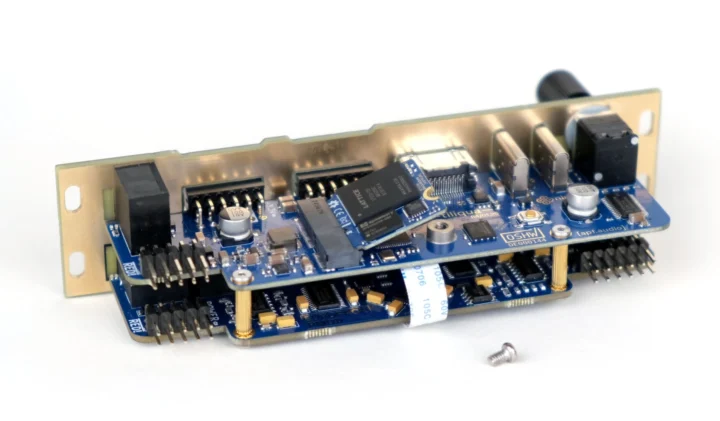

Tiliqua est une carte multitool FPGA Lattice ECP5 conçue pour la synthèse audio et visuelle et compatible avec le format de synthétiseur modulaire Eurorack.
La carte dispose de quatre prises d’entrée audio et de quatre prises de sortie audio, qui peuvent toutes être utilisées comme entrées sensibles au toucher lorsqu’ils ne sont pas connectés. D’autres interfaces incluent un port hôte / périphérique USB 2.0, une prise en charge MIDI, deux connecteurs d’extension PMOD et une interface d’affichage pour connecter l’écran Tiliqua pour les effets visuels. Toutes ces fonctionnalités le rendent adapté à la modulation du taux audio, aux effets à faible latence, à la synthèse vidéo, à l’audio USB à grande vitesse ou à l’émulation de matériel rétro.

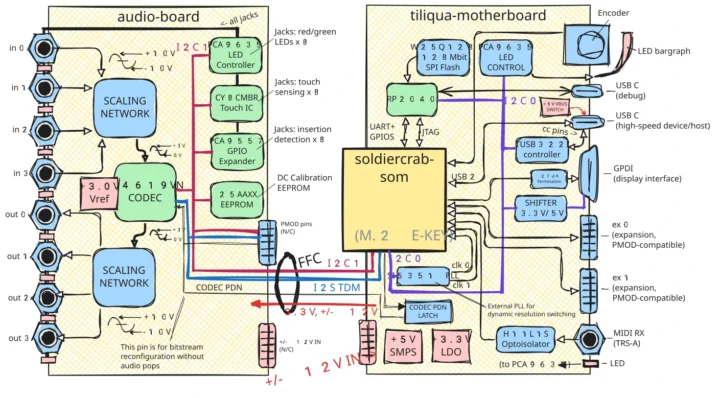

Spécifications de Tiliqua:
- FPGA – LATTICE ECP5 (LFE5U-25F-6BG256) FPGA soutenu par le flux FPGA open source
- Mémoire système – 32 Mo de PSRAM (testé jusqu’à 200 MHz DDR / 400 Mo / s)
- Stockage
- Flash SPI 16 Mo pour le FPGA
- Flash SPI 16 Mo pour le Raspberry Pi RP2040
- 2kbit i2c eeprom: pour stocker les constantes d’étalonnage

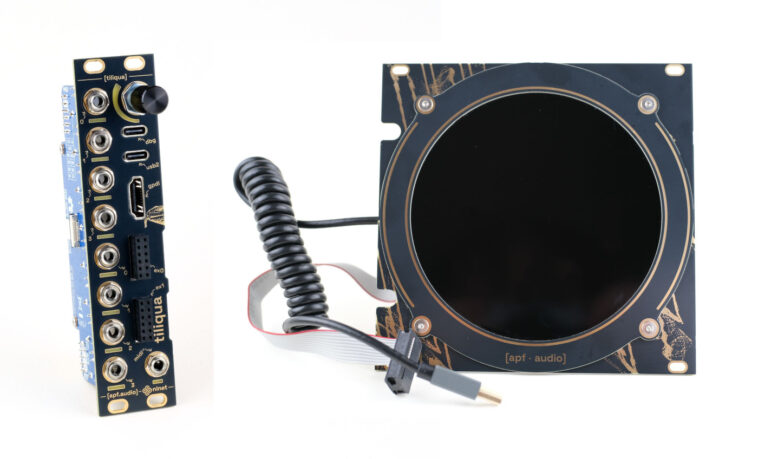

- Sortie vidéo – vidéo numérique GPDI (interface différentielle à usage général) jusqu’à 1280 × 720 @ 60 Hz; Écran Tiliqua de 4 pouces en option avec une résolution 720 × 720
- Audio – 8x prise multifonction (4 po, 4 sorties)
- Taux d’échantillon de 192 kHz
- DC couplé, pour l’audio ou le CV
- Détection de l’insertion sur tous les prises
- LED indicateur de lecture / vert sur toutes les prises
- Entrées – 100k Impédance d’entrée; +/- Plage d’entrée 9V; <5 mV Précision CC absolue (de 0 à + 5V, lorsqu'elle est calibrée)
- Sorties – Moute souple sur les changements de sous-flux; Impédance de sortie 1k; +/- 8v Plage de sortie; <5 mV Précision CC absolue (de 0 à + 5V, lorsqu'elle est calibrée)
- USB
- Port USB 2.0 Type-C (480Mbit / s) connecté à FPGA; Appareil et mode hôte pris en charge.
- Port USB 1.1 Type-C (12Mbit / s) connecté à Raspberry PI RP2040 et compatible avec OpenFPGaloder pour le clignotement; Mode hôte non pris en charge
- Debugger – Raspberry PI RP2040 pris en charge par OpenFPGaloader
- Extension – 2x interfaces PMOD
- Mission
- Encodeur rotatif avec bouton-poussoir et affichage de bargraphe LED
- Détection de contact capacitif sur toutes les prises inutilisées
- Entrée MIDI TRS-A OPTOISOLED
- PLL externe (SI5351A) pour la commutation de résolution d’affichage dynamique et le spectre d’écart.
- Alimentation électrique – puissance eurorack à 10 broches
- + 12V: 150mA (ou 400mA comme hôte USB avec dessines de dispositif 500mA à + 5V)
- -12v: 20mA
- Dimensions – 3U de haut, 6 ch de large, facteur de forme du module Eurorack standard. 34 mm de profondeur, y compris le câble du ruban de puissance.
APF.Audio fournit plusieurs exemples de projets construits dans Python à l’aide d’Amaranth HDL:
- PolySyn – synthé polyphonique à 8 voix avec visualisation vidéo et hôte MIDI et USB
- Xbeam – oscilloscope à 4 canaux et visualiseur de signal
- USB-Audio – 4 pouces, 4 out, carte son à grande vitesse USB2
- Macro-OSC – Oscillateur multi-harmonique complexe
- Sid – Simulation de chiptune
- Selftest – Health-Check et Automatic DC Offset Calibration
- Exemples DSP uniquement: réverbération, décalage de hauteur, lignes de retard, etc…
Vous trouverez toutes ces démos et fichiers de conception de matériel Kicad pour la carte sur GitHub. Un référentiel séparé pour le système Soldiercrab M.2 (22x22mm) E-Key-on-module contient des fichiers Kicad, Gerber, etc… La meilleure façon de comprendre ce qui est possible avec la carte et l’écran Tiliqua est de regarder à la vidéo ci-dessous.
https://www.youtube.com/watch?v=f70hfpihbok
APF.Audio vient de lancer le Tiliqua FPGA Audio Multitool Board sur Crowd Supply avec un objectif de financement de 12 000 $. La carte Tiliqua R4 nécessite un engagement de 299 $, et l’écran Tiliqua de 4 pouces en option ajoute 199 $. Les deux sont livrés avec les câbles d’alimentation Eurorack. L’expédition est gratuite aux États-Unis mais ajoute 12 $ au reste du monde. Les bailleurs de fonds devraient s’attendre à ce que leurs récompenses soient expédiées d’ici la fin de novembre 2025.
