Thinknode M2 ​​ESP32-S3 Meshtastic Contrôle des caractéristiques OLED de 1,3 pouce, une batterie de 1 000 mAh

Elecrow Thinknode M2 ​​est un autre combiné de maillage pour la messagerie hors réseau et le partage de coordonnées GPS basé sur un module ESP32-S3 fournissant une connectivité Bluetooth à un smartphone, et un émetteur-récepteur LORA SEMTECH SX1262 pour une connectivité sans fil à faible répartition à faible puissance.

C’est une évolution du Thinknode-M1, elle-même similaire à l’écho Lilygo, basé sur un module Bluetooth nordique semi-NRF52840 et un émetteur-récepteur LORA SX1262 avec une antenne externe hébergée dans une enceinte imprimée en 3D. Le nouveau Thinknode M2 ​​est très similaire mais dispose d’un module ESP32-S3 plus puissant à la place, s’appuie sur un écran OLED de 1,3 pouce au lieu d’un écran en papier électronique de 1,54 pouce et est logé dans un boîtier en plastique ABS.

Thinknode M2 ​​Spécifications:

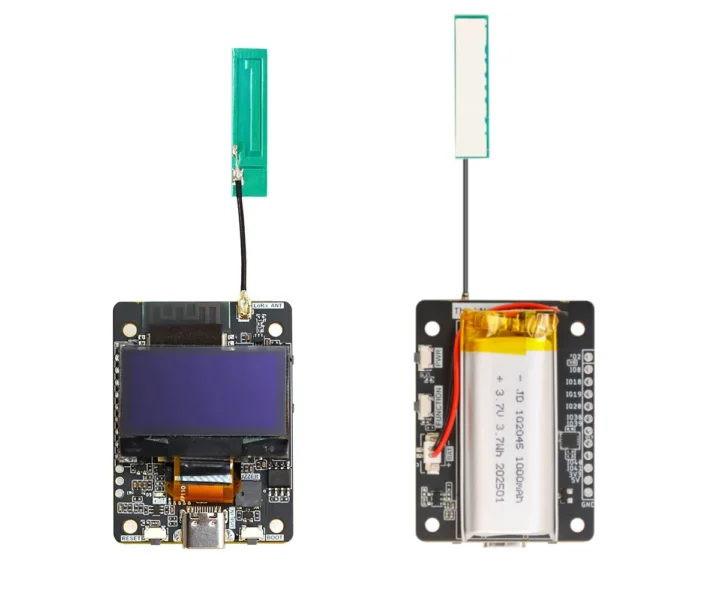

• Module de base – Module ESP32-S3 (semble être ESP32-S3-WORMO-1 sur la photo ci-dessous)
  • SOC – ESP32-S3
    • CPU – Microcontrôleur à 32 bits à deux noirs à 240 MHz
    • Mémoire – 512KB SRAM, 8 Mo PSRAM
    • Stockage – 384KB ROM 4 Mo Flash
    • Sans fil – 2,4 GHz Wi-Fi et Bluetooth 5.0 (LE)
  • Antenne – Antenne PCB
  • Préchargé avec un firmware maillé
• Affichage – OLED de 1,3 pouce avec résolution 128 × 64 (pilote SSH1106)
• Sans fil
  • WiFi 4 et Bluetooth 5.0 sur le module ESP32-S3
  • Lora
    • SX1262 LORA Transmetteur avec un soutien pour les bandes de fréquences de 868 et 915 MHz
    • Antenne IPEX
• USB – interface USB 2.0 Type-C avec USB vers UART
• Extension – en-tête à 12 broches avec 9x gpio, uart, adc, touch, usb, 5v, 3.3v, gnd
• Mission

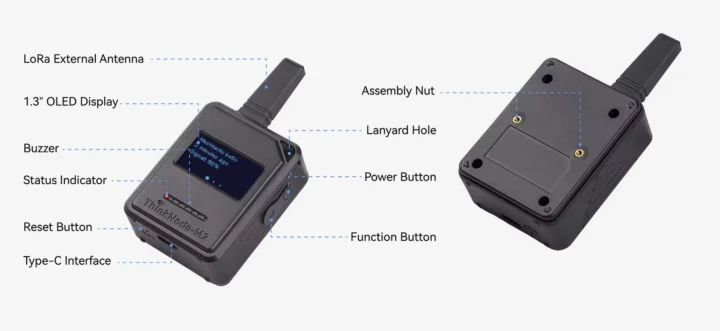

  • Boutons d’alimentation, de fonction, de réinitialisation et de démarrage
  • Indicateurs LED de puissance et de charge
  • Ronfleur
• Alimentation électrique
  • 5V / 1A via le port USB-C
  • Batterie au lithium de 3,7 V / 1 000 mAh
  • Consommation d’énergie – jusqu’à 217mA, environ 136mA lorsque l’affichage est désactivé
• Dimensions et poids
  • Sans cas – 51,5 x 37 x 9,5 mm | 30 grammes
  • Avec boîtier en plastique ABS – 88,4 x 46 x 23 mm | 50 grammes
• Plage de températures – Fonctionnement: -10 à 50 ° C; Stockage: -20 à 60 ° C
• Humidité relative – 10% à 95%, @ 40 ° C (non-condensation)

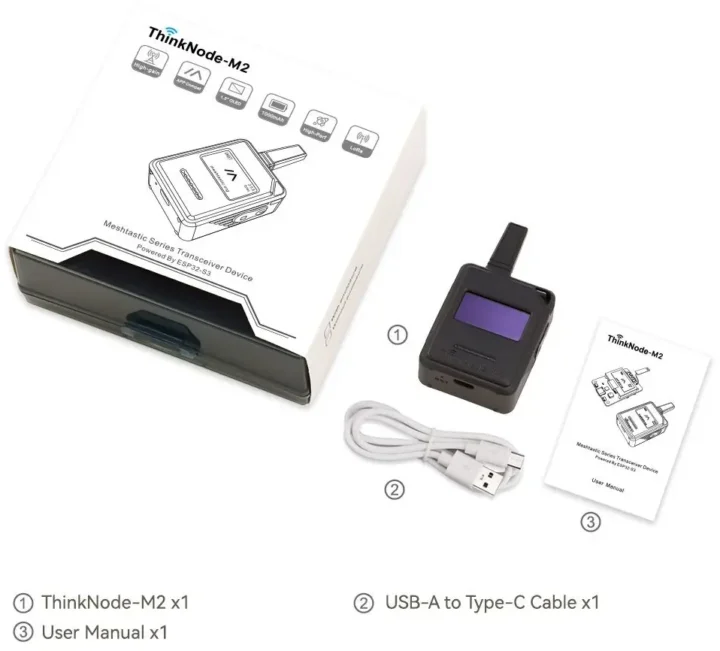

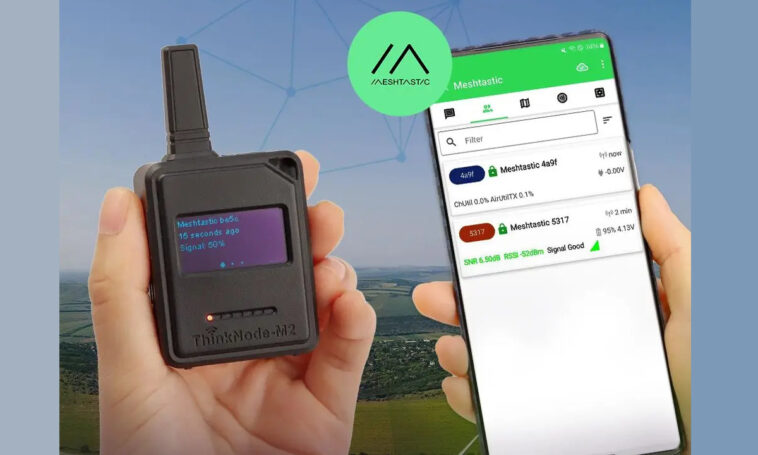

L’appareil ThinkNode M2 ​​est livré avec un câble USB-A vers USB-C et un manuel d’utilisation. Comme tout autre périphérique Meshtastic, vous vous connectez à celui-ci via l’application Meshtastic pour Android ou iOS. Elecrow fournit toujours un wiki avec une documentation matérielle et des instructions pour commencer.

Je ne suis pas sûr des avantages techniques de la passage de NRF52840 +-Paper à ESP32-S3 + OLED pour un combiné de meshtastic, car la consommation d’énergie sera plus élevée, et l’enseignement électronique sera plus facile à lire dans la plupart des cas. Je suppose que l’un des avantages est la connectivité WiFi pour les hôtes qui manquent de support Bluetooth, et ESP32 est généralement moins cher. Ce n’est pas la première plate-forme matérielle ESP32-S3 + SX1262 autour, et d’autres solutions incluent l’indicateur SENSECAP, XIAO ESP32S3 pour Meshtastic & Lora Devkit, et T-watch S3 Plus Smartwatch, mais aucun de ces éléments n’est des mains complètes. L’UNPPHONE et le T-Deck Plus correspondraient, mais ils ne sont pas dans la même gamme de prix.

L’Elecrow Thinknode M2 ​​est vendu sur AliExpress pour 54,99 $ avec la livraison gratuite, et il est en effet moins cher que le prix de 69,99 $ demandé la génération précédente Thinknode M1 ou les 81 $ pour Lilygo T-Echo sur Amazon.
