Thin Poe Hat pour Raspberry Pi 5 présente des SMP isolés, s’inscrit à l’intérieur du boîtier officiel, fonctionne avec le refroidisseur actif

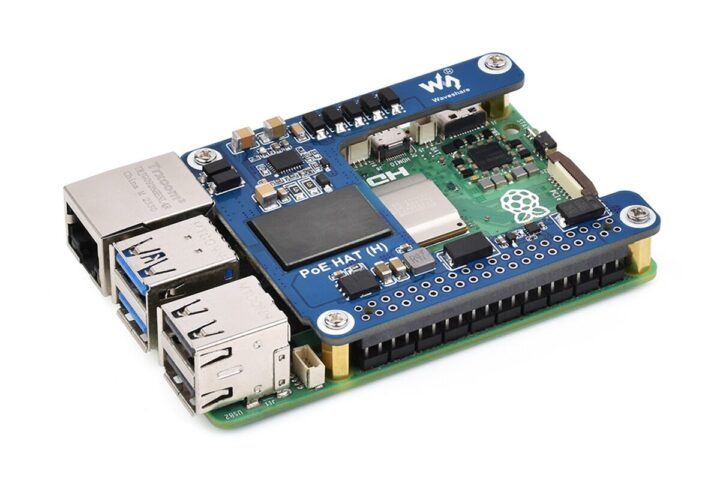

Waveshare a lancé le chapeau Poe (H), un chapeau mince de puissance sur Ethernet (POE) pour le Raspberry Pi 5 qui s’adapte facilement dans le boîtier officiel et fonctionne avec le refroidisseur actif.

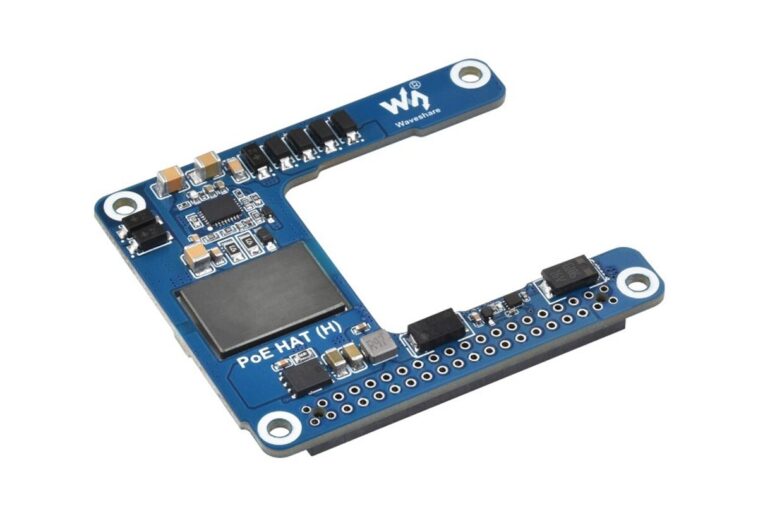

Le chapeau est spécialement conçu pour le Raspberry Pi 5 et prend en charge les normes IEEE 802.3af / AT POE. Il dispose d’une alimentation en mode commuté isolé (SMPS) qui offre une sortie stable 5 V / 5A via l’en-tête GPIO. Le conseil d’administration comprend un en-tête GPIO standard à 40 broches et s’appuie sur un PoE IC à profil bas.

Waveshare Poe Hat (H) Spécifications:

• Compatibilité – Raspberry Pi 5
• Extension – en-tête de Raspberry Pi PI GPIO à 40 broches
• Refroidissement
  • S’inscrit à l’intérieur du cas officiel de Raspberry Pi 5

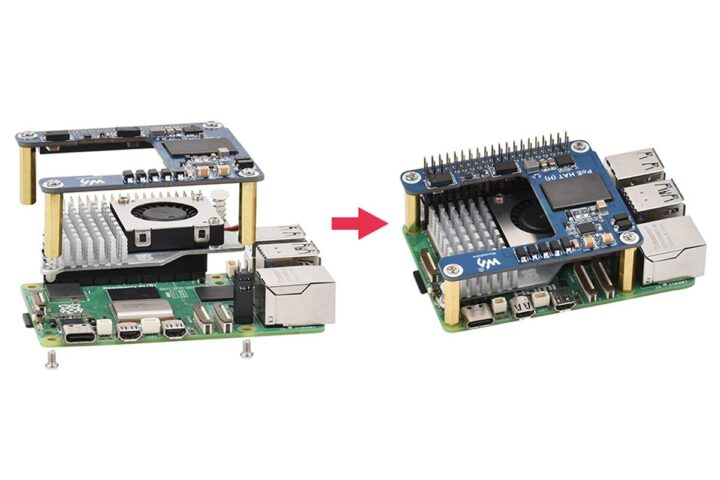

  • Compatible avec le refroidisseur actif officiel
• Misc – IC original à bord pour les performances de POE stables
• Alimentation électrique
  • IEEE 802.3af / at Conforme
  • Alimentation isolée en mode commutant (SMPS)
  • Poe Power Entrée – 37V à 57V DC
  • Sortie via GPIO En-tête – 5V, 5A (max)
• Dimensions – 65 x 56,5 x 9,81 mm

Pour travailler avec l’appareil, vous devez connecter la prise Ethernet du Raspberry Pi 5 à un routeur ou un commutateur conforme 802AT / AF pour obtenir à la fois une connectivité d’alimentation et de réseau. Consultez le wiki de Waveshare pour plus d’informations.

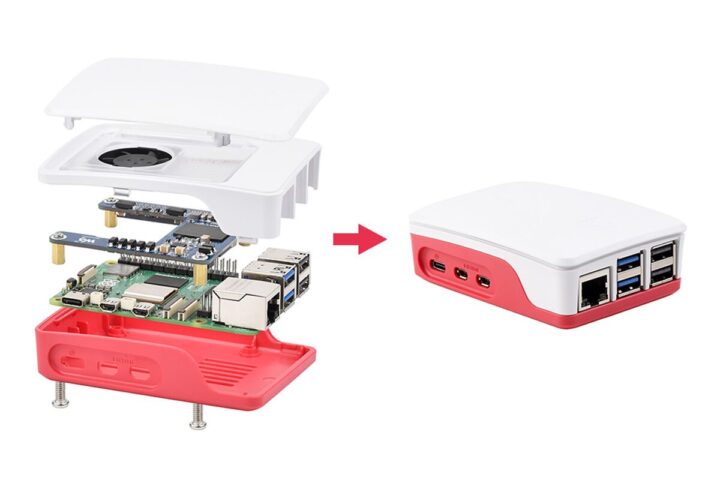

L’installation du chapeau doit être simple dans le cas officiel. Commencez par fixer les affrontements fournis au Raspberry Pi 5. Ensuite, alignez et appuyez sur le chapeau POE sur l’en-tête GPIO de 40 broches et fixez-le à l’aide des vis incluses. Placez le Raspberry Pi dans la base rouge de l’affaire officielle, garantissant que tous les ports s’alignent sur les ouvertures. Si vous êtes inclus, appliquez le coussin thermique sur le SOC pour une meilleure dissipation de chaleur. Enfin, claquez sur le couvercle supérieur avec le support de ventilateur intégré. Une fois assemblé, connectez un câble Ethernet compatible POE pour alimenter la configuration, pas besoin d’un adaptateur d’alimentation séparé.

Nous avions précédemment couvert le waveshare Poe M.2 Hat +, qui offre à la fois des capacités Poe et M.2 dans un facteur de forme compacte, et à en juger par sa conception, le chapeau devrait facilement être en mesure de s’adapter à l’intérieur du boîtier, mais Waveshare ne le mentionne pas officiellement probablement car il faudrait retirer le ventilateur intégré de l’enceinte. Le chapeau Poe Waveshare (G) est un autre chapeau de poe mince qui est encore plus petit que le chapeau Poe (H) couvert ici, mais il manque un SMPS isolé. Enfin, le chapeau POE 24W (F) est une autre conception mince, mais elle ne semble pas compatible avec le cas officiel de Raspberry Pi 5 en raison de son en-tête masculin à 40 broches, soit du refroidisseur actif.

Le Waveshare Poe Hat (H) pour Raspberry PI 5 peut être acheté sur Amazon pour 30,71 $, AliExpress pour 21,96 $, ou le magasin Waveshare pour 21,99 $.
