Texas Instruments (TI) a élargi la famille MSPM0 ARM Cortex-M0 + MCU avec le MSPM0C1104 qui est le plus petit microcontrôleur au monde mesurant seulement 1,38 mm2 dans son package WCSP, ou à la taille d’un flocon de poivron noir.
Équipé avec jusqu’à 16 Ko Flash, 1KB SRAM, des E / OS tels que GPIO, I2C, UART, SPI et un convertisseur analogique à numérique (ADC), le MSPM0C1104 12 bits est optimisé pour les applications à limite spatiale telles que les vêtements médicaux et les électroniques personnels.
TI MSPM0C1104 Spécifications:
- CORE MCU – CPU ARM 32 bits-M0 + CPU a chronométré jusqu’à 24 MHz
- Mémoire – 1kb de SRAM
- Stockage – jusqu’à 16 Ko de flash
- Périphériques
- Jusqu’à 18x GPIO (5V tolérants)
- 1x UART, 1 I2C, 1X SPI
- Analogique
- 1x convertisseur analogique-numérique (ADC) avec jusqu’à 10 canaux externes totaux, 1,7 msps à 10 bits ou 1,5 msps à 12 bits avec VDD comme référence de tension
- Configurable 1,4 V ou 2,5 V Référence de tension ADC interne (VREF)
- Capteur de température intégré
- Moniteur d’alimentation intégré
- Tension d’alimentation – 1,62 V à 3,6 V
- Modes de faible puissance
- Courir – 87µA / MHz
- Arrêt – 609µA à 4 MHz, 311 µA à 32 kHz
- Veille – 5µA avec rétention SRAM
- Packages
- DSBGA (YCJ) – 8 broches, 1,6 x 0,861 mm (1,3776 mm²)
- SOT-23-THN (DDF) – 8 broches, 2,9 x 2,8 mm (8,12 mm²)
- SOT-23-THN (DYY) – 16 broches, 4,2 x 2 mm (8,4 mm²)
- TSSOP (PW) – 20 broches, 6,5 x 6,4 mm (41,6 mm²)
- VSSOP (DGS) – 20 broches, 5,1 x 4,9 mm (24,99 mm²)
- WQFN (RUK) – 20 broches, 3 x 3 mm (9 mm²)
- WSON (DSG) – 8 broches, 2 x 2 mm (4 mm²
- Plage de températures – -40 ° C à + 125 ° C

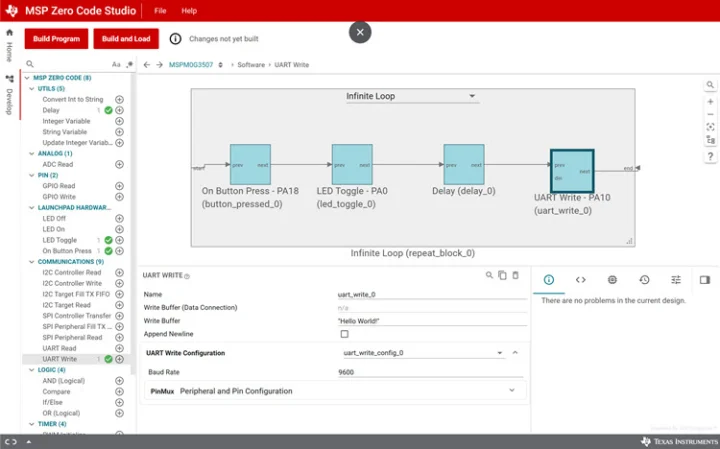

Le MSPM0C1104 est pris en charge par le même kit de développement de logiciels que tous les autres MCS MSPM0, qui comprend le kit de développement de logiciel MSPM0 (SDK) avec des échantillons de code, le Studio IDE de Code Composer et l’IDE de programmation visuelle sans code Zero Code de TI. La société fournit également des conceptions de référence et un kit de développement matériel pour le prototypage rapide: le kit de développement LaunchPad «LP-MSPM0C1104», un débogueur à bord basé sur MSP432 (qui semble gigantesque sur le tableau), un LED rouge, un utilisateur de Botton, et certains I / O
Texas Instruments indique que le prix du dispositif WCSP est de 0,20 USD en quantités de 1 000 unités, et le kit de développement LaunchPad MSPM0C1104 vaut 5,99 $ US sur TI.com. Plus de détails peuvent être trouvés sur la page du produit et la société présente également le monde intégré 2025, dans le Hall 3A, stand n ° 131 jusqu’au 13 mars.
