Tetromino : Petite console Tetris alimentée par un ATtiny

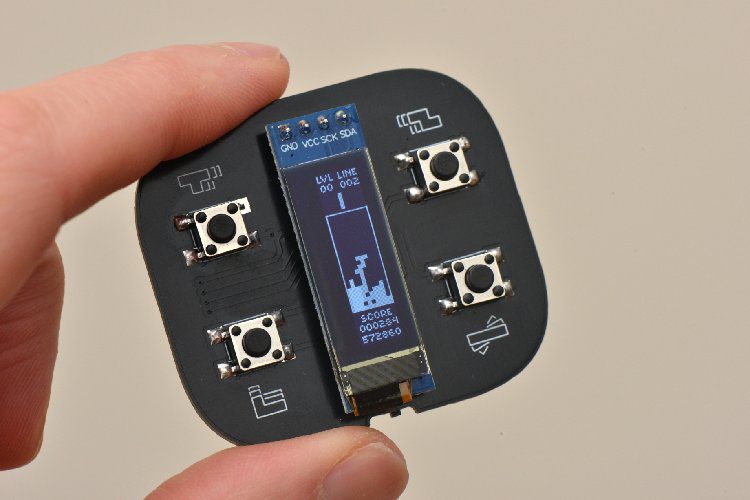

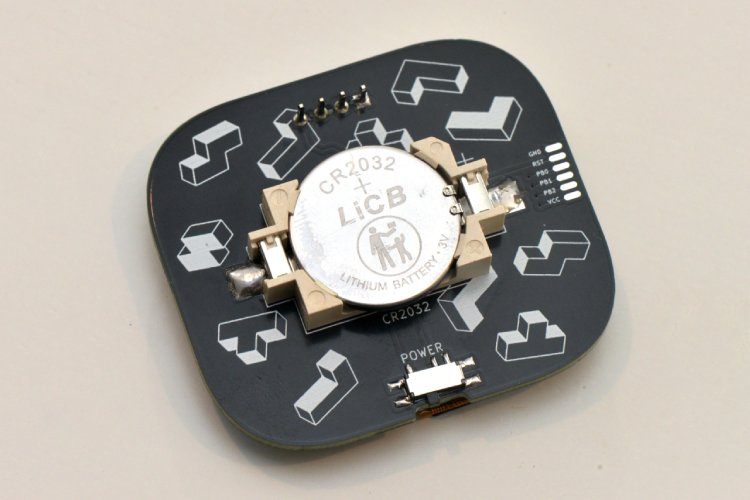

Dans le passé, nous avons vu de nombreuses variations de petites consoles de jeux. Franco Trimboli, alias sunpazed, un créateur de Melbourne, a partagé sa propre version de la console de jeu miniature, appelée Tetromino. Comme vous pouvez le deviner par le nom, il s’agit d’une petite console de Tetris, de la taille d’un porte-clés. Le cerveau de Tetromino est une puce ATtiny85 de Microchip. Pour l’affichage, sunpazed a choisi un module OLED facile à trouver avec une résolution de 128×32. Comme vous pouvez le voir, le design est très minimal et utilise uniquement un minimum de composants. En plus de l’ATtiny85 et de l’affichage, le Teromino contient un interrupteur à bascule pour l’alimentation, quatre interrupteurs tactiles pour le jeu, une seule résistance et un support de batterie. Le Teromino est alimenté par une seule batterie CR2032 de 3V. Pour la programmation, il a utilisé plusieurs pads exposés d’un côté du PCB en combinaison avec une pince de programmation SOP16. C’est une manière très ingénieuse d’éviter les connecteurs et d’obtenir une connexion fiable pour la programmation. Dans cette méthode, une section de la pince est en contact avec les pads.

Le coût de fabrication quotidien du Teromino est très faible, avec un coût total de l’ensemble de la nomenclature (BOM) et de la carte de moins de 10 $. Pour faciliter la soudure, sunpazed a sélectionné des composants de montage en surface plus grands lorsque cela était possible, et les pads sur la carte sont également plus larges. Tant le matériel que le firmware de Teromino sont entièrement open-source. Si vous êtes intéressé par la recréation de ce projet, tous les fichiers nécessaires, y compris les fichiers de conception PCB et le fichier de croquis Arduino, peuvent être téléchargés depuis le dépôt GitHub de Teromino avec les instructions.
