Test du SBC sans ventilateur UP 7000 Intel Processor N100 – Partie 1 : Déballage et premier démarrage

AAEON nous a envoyé un ordinateur monocarte UP 7000 équipé d’un processeur Intel N100 Alder Lake-N, de 8 Go de RAM et de 64 Go de mémoire flash eMMC pour examen. Le SBC de la taille d’une carte de visite est une mise à jour du SBC UP 4000 que nous avons examiné l’année dernière avec un processeur Intel Atom x7-E3950 Apollo Lake, 4 Go de RAM, 64 Go de flash eMMC, et devrait également fournir une alternative x86 au Raspberry Pi 5 pour application industrielle.

Nous avons déjà parlé des spécifications de l’UP 7000 avec un processeur N100, N97 ou N50 dans un article précédent. Dans la première partie de l’examen, nous examinerons le matériel, comparerons sa conception à celle d’autres petits facteurs de forme, mais Des ordinateurs monocarte relativement puissants et installez Ubuntu 22.04, avant de tester le système d’exploitation Linux sur la carte plus en détail dans la deuxième partie de la test.

UP 7000 Déballage

Nous avons reçu un colis contenant deux boîtiers, un pour l’UP 7000 SBC lui-même et l’autre pour l’alimentation qui l’accompagne.

La face inférieure du package UP 7000 contient quelques spécifications de base, ainsi que des informations sur le modèle exact acheté. Dans notre cas, nous avons reçu le numéro de pièce UP-ADLN100-A10-0864 avec un processeur Intel N100, 8 Go LPDDR5 et un flash eMMC de 64 Go.

Le SBC au format carte de visite est livré avec un manuel de sécurité et quatre entretoises. L’alimentation 12 V/5 A doit être achetée séparément en option si nécessaire. Notez qu’il n’est pas livré avec le cordon d’alimentation à 3 broches requis, je vais donc emprunter celui de mon projecteur.

Le haut de la carte comporte un flash Kingston eMMC et une puce plus petite recouverte d’un autocollant qui se trouve être un flash SPI Windbond 25Q256JV avec une capacité de 256 Mbits pour le BIOS.

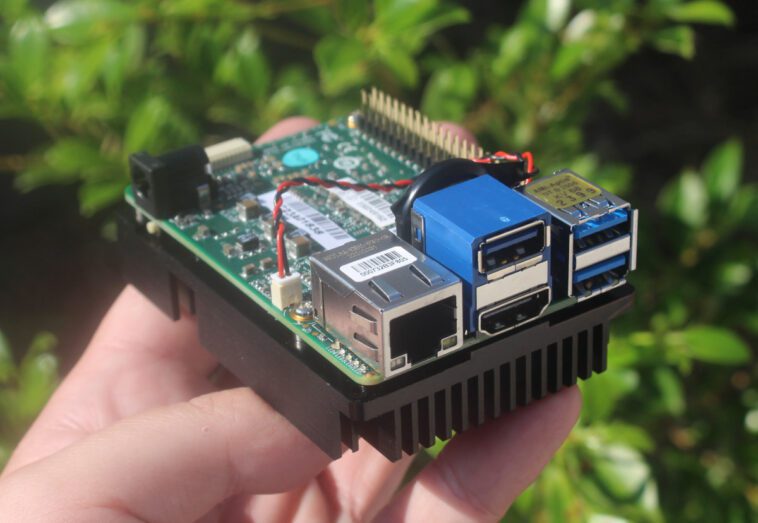

La carte est livrée avec une prise Gigabit Ethernet RJ45, trois ports USB 3.2, un port HDMI 1.4b, un connecteur GPIO compatible Raspberry Pi à 40 broches et un connecteur non documenté à 12 broches, ainsi qu’un dissipateur thermique épais pour garantir un fonctionnement sans ventilateur.

Sous un autre angle, nous pouvons voir une plaquette à 10 broches avec deux interfaces USB 2.0 et UART, le plus petit panneau avant, la prise 12 V CC et le bouton d’alimentation.

La génération précédente UP 4000 SBC dispose également d’un port USB Type-C qui a désormais disparu du nouveau modèle. La pile CR2032 RTC est toujours là et fixée au connecteur combo USB/HDMI via un ruban adhésif double face.

Une autre amélioration est qu’aucune des tranches n’est placée sur la face inférieure, à proximité du dissipateur thermique, et difficile à atteindre comme c’était le cas pour l’UP 4000. Le dissipateur thermique comprend désormais quatre filetages pour insérer des entretoises et améliorer le flux d’air et, par extension, le refroidissement.

Comparaison avec Raspberry Pi 5, Radxa Rock 5B et UP 4000

J’ai également pris une photo de l’UP 7000 SBC (en bas à gauche) pour la comparer à l’UP 4000 SBC (en haut à gauche), au Raspberry Pi 5 et au Radxa Rock 5B.

Du haut, les cartes UP 7000 et UP 4000 sont à peu près identiques, sauf que le port USB Type-C a disparu, certains connecteurs ont bougé et les puces RAM de l’UP 7000 sont du même côté que le CPU et sous le dissipateur thermique. . Le FPGA Lattice MachXO2 trouvé dans l’UP 4000 pour contrôler les GPIO semble également avoir disparu ou déplacé sous la carte. Les deux cartes UP ont à peu près la même taille que le Raspberry Pi 5 et sont plus compactes que le Radxa Rock 5B avec ses ports supplémentaires et son facteur de forme Pico-ITX.

La dernière fois, j’ai remarqué que l’UP 4000 était très épais à cause de son dissipateur thermique, mais AAEON a mis au point un dissipateur thermique beaucoup plus fin pour l’UP 7000 SBC. Les deux sont toujours plus épais que le Raspberry Pi 5 et le Radxa Rock 5B présentés avec des solutions de refroidissement actives sur la photo ci-dessus, mais le Raspberry Pi 5 a des boîtiers sans ventilateur qui augmentent légèrement l’épaisseur et Radxa a également récemment introduit un boîtier sans ventilateur pour le Rock 5B. .

Premier démarrage avec la carte UP 7000 et l’installation d’Ubuntu 22.04

J’ai connecté la carte au moniteur portable CrowView à l’aide de câbles USB et HDMI et j’ai connecté l’alimentation pour vérifier que la carte pouvait démarrer correctement. Tout comme avec l’UP 4000, aucun système d’exploitation n’est préinstallé et la carte démarre sur le shell d’interface UEFI de TianoCore EDK II.

J’ai donc inséré une clé USB avec Ubuntu 22.04.3 Desktop ISO ainsi que deux dongles RF pour une souris et un clavier afin d’installer Ubuntu 22.04 sur l’UP 7000 SBC. J’ai dû déplacer le câble USB du moniteur vers un adaptateur secteur USB car les trois ports USB de la carte n’étaient pas suffisants.

Quoi qu’il en soit, l’installation s’est bien déroulée et je vérifierai plus en détail la carte UP 7000 avec Ubuntu 22.04 dans la deuxième partie de la test. Ce n’est pas la première fois que nous examinons un système doté d’un processeur Intel N100 depuis qu’Ian a testé le mini PC Beelink EQ12 en mai dernier, mais ce n’était pas un système sans ventilateur comme l’UP 7000.

Je tiens à remercier AAEON d’avoir envoyé le UP 7000 SBC pour examen. Le modèle examiné ici peut être acheté pour 248,99 $ avec l’alimentation 12 V/5 A sur la boutique UP où vous trouverez également des accessoires tels qu’un câble USB 2.0 pour la plaquette à 10 broches et des services d’installation du système d’exploitation avec Windows 10 IoT Enterprise 2021 ( 42,99 $ avec licence) et Debian 12 (14,99 $). Ces prix concernent apparemment une « promotion spéciale Black Friday » et peuvent augmenter par la suite.
