Test du mini PC Chatreey AM08 Pro (Ryzen 9 7940HS) – Partie 1 : déballage, démontage et première exécution

Chatreey AM08 Pro (également connu sous le nom d’AM08pro) est un mini PC basé sur un processeur AMD Ryzen 7940HS avec jusqu’à 64 Go de RAM DDR5 double canal, un socket SSD PCIe Gen 4×4 M.2 2280, un disque SATA3 2,5″, WiFi 6E. (8852BE) et Bluetooth 5.2, également Ethernet 2,5 GbE, un port USB Type-C à part entière, une prise audio 3,5 mm et 4 ports USB 3.0.

J’ai acheté AM08 Pro sur Aliexpress avec un AMD Ryzen 7940HS (8C/16T, 4,0 GHz jusqu’à 5,2 GHz), 16 Go de RAM DDR5 (2×8 Go) et 512 Go de SSD. L’examen se fera selon la procédure habituelle avec la première partie répertoriant les spécifications, vérifiant le contenu du package, démontant le système et lui faisant un premier essai, avant de le tester plus en profondeur avec Windows 11 et Ubuntu 22.04 préinstallés. dans les prochaines parties.

Spécifications de l’AM08 Pro

Déballage

Le mini PC est livré avec un adaptateur secteur 119,7 W, un câble HDMI et un manuel d’utilisation générique. Étant donné que le format de ce mini PC n’inclut pas la possibilité d’être monté, un support VESA n’est pas nécessaire.

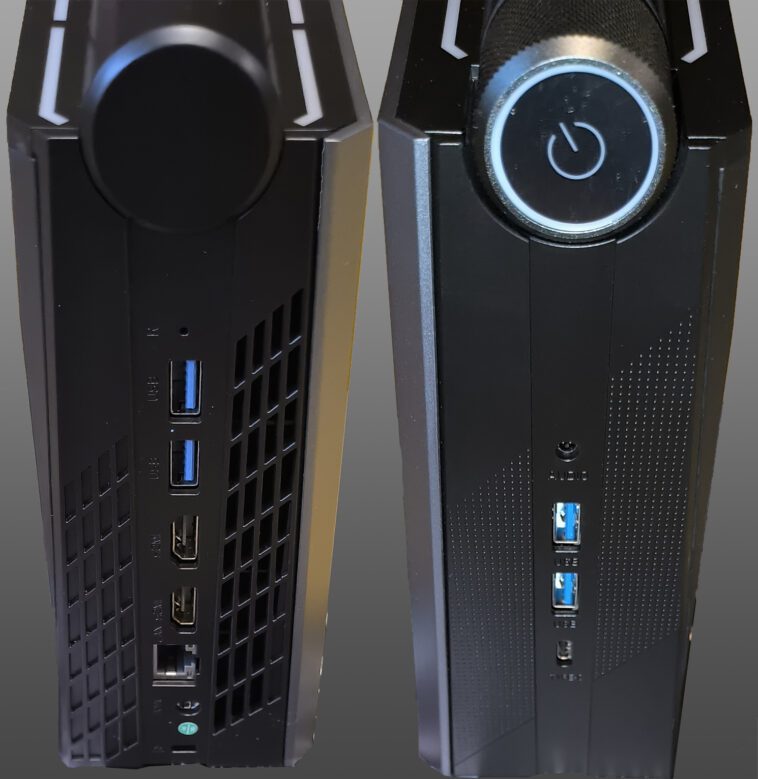

La face avant dispose d’un bouton d’alimentation, d’un encodeur rotatif pour régler le mode de performance, d’un port USB4 Type-C, de 2 ports USB 3.2 Type-A et d’une prise combo 3,5 mm pour l’audio, tandis que le panneau arrière est livré avec 2 ports USB 3.2. (Type A), 2x HDMI, un barillet DC et un connecteur RJ45.

Le panneau de gauche comporte des trous de ventilation et le panneau de droite peut être retiré pour accéder à deux prises SO-DIMM, une prise M.2 et un emplacement SATA de 2,5 pouces.

Démontage de l’AM08 Pro

Je possède déjà l’AMR5 qui a été démoli à ce point (d’ailleurs il fonctionne toujours même 1 an plus tard, et je l’emmène partout avec moi puisque je l’utilise + écran portable + power bank comme UPS au lieu de notebook) :

L’ensemble du processus est simple, il faut dévisser les vis marquées en rouge et appliquer un peu de force avec un tournevis plat sur la zone verte (mais juste un peu).

L’arrière de la carte mère elle-même dispose de BEAUCOUP d’espace libre. il y a donc suffisamment de place pour un deuxième emplacement M.2, et je suis personnellement déçu par l’emplacement SATA. Comme prévu, la face avant est occupée par des refroidisseurs massifs (oui, il y a en fait deux refroidisseurs).

L’objectif principal de ce démontage est donc possible : est-il possible de transporter uniquement la carte mère et l’alimentation AM08 avec un PD de 100 W ou nécessite-t-il trop de puissance et sa taille est-elle trop grande ? La réponse à cette question se trouvera dans la partie 3 de la test avec Ubuntu et un petit bonus avec ESXi 8.0.

BIOS

Le BIOS lui-même est typique d’un mini PC avec quelques options de débogage, dont certaines sont présentées ci-dessous.

L’écran principal affiche les informations sur le BIOS, les informations sur le processeur, les informations sur la mémoire et quelques chaînes par défaut, car personne ne se soucie de les remplir.

L’onglet Avancé affiche les options pour l’informatique TPM/DTPM (puisque vous ne pouvez pas réellement avoir Windows 11 sans un module TPM à l’intérieur), et pour ce mini PC, le TPM se trouve à l’intérieur du processeur.

Les seules options intéressantes sont AMD CBS car elles vous permettent de sélectionner quoi faire en cas de coupure de courant et quelle quantité de mémoire doit être réservée au GPU.

La section Chipset n’a que deux options :

• South Bridge, où il n’y a qu’une seule option de configuration SB USB qui permet de contrôler XHCIO pour chaque port.
• North Bridge, où il n’y a qu’une seule option – Socket 0 Informations qui montrent la topologie actuelle de la mémoire

Le démarrage – est bien utilisé pour sélectionner l’endroit où vous allez démarrer et si vous souhaitez activer l’option de démarrage rapide et silencieux. Malheureusement, il n’y a pas de prise en charge CMS pour une installation de Windows 7 comme elle était disponible dans le mini PC AMR5.

Première exécution

Après avoir connecté un dongle RF pour un clavier et une souris sans fil, j’ai alimenté l’appareil pour la première fois et j’ai utilisé l’assistant Windows 11 Pro habituel pour sélectionner la langue, puis j’ai découvert que vous ne pouvez plus ignorer la connexion réseau, ce que j’ai fait. je préfère sauter, j’ai donc appuyé sur Shift + F10 et exécuté la commande suivante : oobe\BypassNRO. Si vous souhaitez vous connecter au réseau, les pilotes sont déjà là pour les images préinstallées.

Après avoir terminé l’installation, j’ai coché Système->À propos :

Windows a été activé par la touche VOLUME_MAK, comme tout autre Mini PC avec un logiciel préinstallé.

Mais bon, puisque ce Windows est installé sur un SSD Gen3 NVMe – ce qui ne me permet pas de tester Gen4 M.2 – Windows sera réinstallé. Spoiler – pour un SSD PCIe Gen4, vous aurez besoin d’un dissipateur thermique et la licence Windows 11 a été réactivée avec succès après la réinstallation.
