Aujourd’hui, nous allons passer en test le graveur laser LONGER Laser B1 30W avec le programme LightBurn. La machine est équipée d’un module laser composé de six diodes laser de 6 W pour une puissance totale de 33 à 36 W en tenant compte d’une certaine variation de la puissance délivrée par chaque diode. Le Laser B1 peut couper du bois de 20 mm d’épaisseur et de l’acrylique noir de 10 mm d’épaisseur en une seule coupe, et avec plusieurs passes, il peut également traiter du bois jusqu’à 25 mm d’épaisseur, de l’acrylique noir de 50 mm d’épaisseur et même de l’acier inoxydable de 0,1 mm d’épaisseur. Le kit est livré avec une pompe à air pour améliorer la capacité de découpe et prévenir/limiter les brûlures autour de la zone de gravure ou de découpe, et dispose d’une zone de travail de 450 x 440 mm.
Spécifications du Laser B1 30W
- Technologie laser – Technologie laser à diode
- Zone de travail – 450 x 440 mm (17,72 × 17,32 pouces)
- Longueur d’onde du laser – 50 nm
- Distance focale – Mise au point fixe-50 mm
- Taille du point laser – 0,08 × 0,1 mm
- Puissance de sortie optique – 33 ~ 36 W
- Axe Z – plage de hauteur – Jusqu’à 50 mm
- La vitesse de travail la plus rapide – 36 000 mm/min
- Sortie de la machine à graver – DC24V 7,5A 180W
- Entrée machine à graver – AC 110-240 V, 50/60 Hz
- Logiciel – LaserGRBL sur XP/7/8/10 (gratuit), LightBurn sur Windows, Mac OS et Linux
- Connexion – USB/Carte TF/Wifi/APP
- Technique de gravure – Six lasers à diodes avec FAC
- Paramètres de coupe en un seul passage : bois de paulownia de 20 mm, acrylique noir de 10 mm, plaque d’acier inoxydable de 0,1 mm
- Coupe maximale – tilleul de 25 mm, acrylique noir de 50 mm
- Durée de vie de la tête laser – plus de 10 000 heures
- Puissance nominale – 145 watts
- Carte mère – carte mère 32 bits
- Fin de course – X Fin de course axe Y
- Appareil compatible – PC et appareils mobiles
Déballage et assemblage
La machine LONGER Laser B1 30W est soigneusement emballée dans une grande boîte avec la plupart des pièces déjà pré-assemblées en usine, ce qui facilitera le processus d’assemblage, les outils d’assemblage et les vis.
Un manuel de montage est inclus et assez facile à suivre, ou bien vous pouvez regarder une vidéo YouTube avec les instructions de montage. La chaîne YouTube de l’entreprise comprend également une leçon sur la vérification de la tension des courroies, et tout est facile à assembler et à configurer même pour les personnes qui n’ont jamais assemblé ce type de machine.
Alors que le graveur laser est vendu comme une machine de 30 W, le module laser lui-même a une puissance optique de 33 à 36 W, fonctionne dans la longueur d’onde de 450 à 460 nm et consomme jusqu’à 24 V/4,5 A.

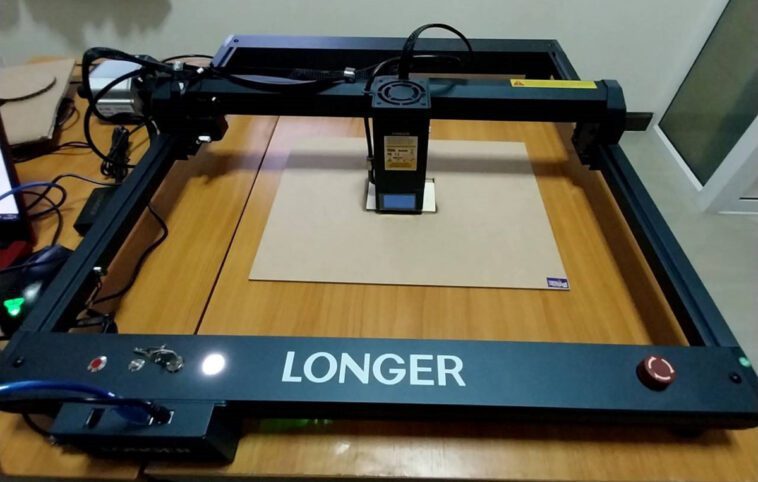

Voici à quoi ressemble la configuration après l’assemblage, avec la machine, la pompe d’assistance pneumatique et un ordinateur portable exécutant LightBurn pour contrôler le graveur laser via USB.
LONGER Laser B1 30W testé avec LightBurn, divers matériaux
Avant de pouvoir commencer la gravure ou la découpe au laser, nous devrons ajuster la distance de mise au point du module laser à l’aide du bloc de mise au point fourni dans le kit.
Nous utiliserons le programme LightBurn pour cet examen en utilisant la version d’essai gratuite utilisable pendant 30 jours. C’est un programme facile à utiliser et il peut traiter des images et du texte. La configuration n’est pas compliquée et la première étape consiste à définir la zone de coupe. Pour le Laser B1 30W, nous devons définir une longueur de 450 mm sur l’axe X et de 440 mm sur l’axe Y. La machine Laser B1 est connectée à un hôte tel qu’un ordinateur portable Windows via un câble USB.
La deuxième étape consiste à ouvrir le fichier que l’on souhaite utiliser pour graver ou découper, puis la position de la pièce à découper. Une fois que nous sommes prêts, nous pouvons cliquer sur le bouton Accueil pour réinitialiser la position du module laser. La troisième étape consiste à cliquer sur le bouton Cadre pour vérifier si la pièce que vous souhaitez couper se trouve ou non dans la distance de coupe. La quatrième étape consiste à définir la vitesse, la puissance et le nombre de passes. La cinquième et dernière étape consiste à démarrer le travail en cliquant sur le bouton Démarrer pour laisser la machine commencer à couper la pièce comme indiqué.
Lors du premier test, un message texte « LOMNGER » a été gravé sur un morceau de bois avec une vitesse réglée à 100 % et une puissance de 35 %. Nous coupons ensuite un morceau de bois de 2 mm d’épaisseur à une vitesse de 20 % et une puissance de 70 % en un seul passage. Lors du deuxième test, nous sommes passés à une plaque acrylique de 2 mm d’épaisseur que nous avons pu découper à 10 % de vitesse et 100 % de puissance, toujours en un seul passage. Le test final consistait à graver un logo et un texte sur un boîtier en acier inoxydable à une vitesse de 30 % et une puissance de 90 %. Consultez les photos ci-dessous pour voir les résultats pour chaque matériau.
Remarque : la machine de gravure LONGER Laser B1 30W n’est pas livrée avec une table de travail en nid d’abeille, l’examinateur a donc utilisé du contreplaqué pour soutenir la pièce et protéger le bureau. Ce n’est pas idéal car cela entraîne une diminution de la qualité de la coupe du dos. Nous vous conseillons donc de vous procurer une table de travail en nid d’abeille ou de commander le set Laser B1 30W « Standard » qui en comprend une.
Conclusion
La LONGER Laser B1 30W est une machine de gravure à diode laser très efficace avec un laser de 30 W capable de couper de l’acrylique jusqu’à 5 millimètres d’épaisseur et de graver du métal pour créer des logos de produits. L’un des avantages des machines de gravure laser est qu’elles sont très petites par rapport au tube laser CO2 que l’examinateur connaît bien et qu’elles ne nécessitent pas de liquide de refroidissement pendant le processus de découpe ou de gravure. Les inconvénients sont que le prix est assez élevé et la puissance de sortie est moindre.
Nous tenons à remercier LONGER d’avoir envoyé le graveur laser Laser B1 30W pour examen. La machine peut être achetée pour 899,99 $, et vous trouverez également des modèles 20 W et 40 W du Laser B1 pour respectivement 609,99 $ et 1 199,99 $. Alternativement, il est également disponible sur Amazon.
