Test du kit de développement Mixtile Core 3588E – Partie 1 : Unboxing et premier démarrage

Mixtile Core 3588E est un système sur module SO-DIMM Rockchip RK3588 avec jusqu’à 32 Go de LPDDR4 et 256 Go de flash eMMC qui suit le facteur de forme NVIDIA Jetson Nano, TX2 NX, Xavier NX et Orin Nano et devrait fonctionner avec n’importe quelle carte conçue pour Jetson. Modules SO-DIMM.

Nous avons couvert le module pour la première fois en avril dernier, mais Mixtile expédie maintenant son module Rockchip RK3588 et nous a envoyé un kit de développement avec le SoM Mixtile Core 3588 équipé d’un ventilateur et d’une carte de support qui ressemble assez au kit de développement NVIDIA Jetson Nano que nous avons examiné. il y a quelques années, même si son design est plus proche du nouveau kit de développement B01 comme nous le verrons ci-dessous. Nous commencerons la test par un unboxing et un premier démarrage, avant de la tester plus en détail avec Ubuntu 22.04 dans la deuxième partie de la test.

Déballage du kit de développement Mixtile Core 3588E

Nous avons reçu le kit de développement entièrement préassemblé.

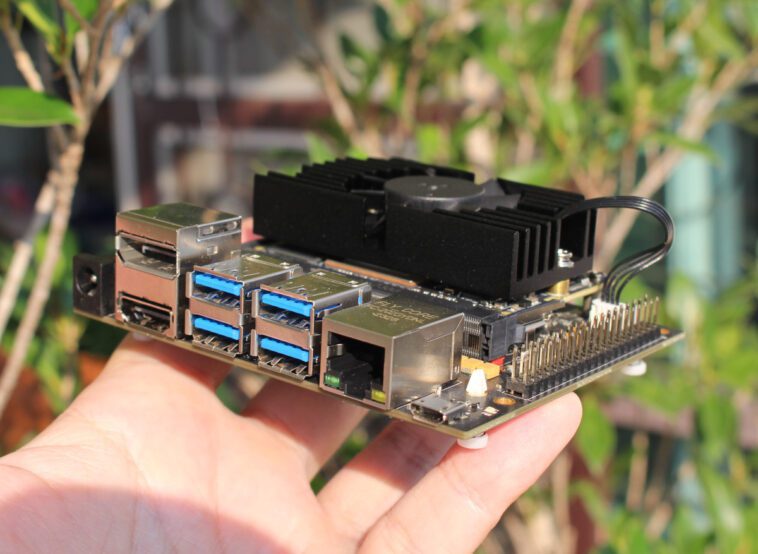

Il est livré avec un grand dissipateur thermique avec un ventilateur PWM et offre les mêmes ports que le kit Jetson Nano Developer Kit-B01 avec deux connecteurs de caméra MIPI CSI, une prise d’alimentation CC, une sortie DisplayPort et HDMI, quatre ports USB 3.0, Gigabit Ethernet, un port de périphérique micro USB et un en-tête GPIO. Donc, sous ces angles, la principale différence réside dans le ventilateur de refroidissement, car le devkit Jetson Nano est sans ventilateur.

La face inférieure est assez différente du kit de développement JEtson Nano avec une prise M.2 Key M, une prise M.2 2230 (pour le sans fil ?), un emplacement pour carte microSD et un support de pile bouton pour le RTC.

Nous pouvons également voir que la carte prend une entrée de 9V à 19V, une information importante puisque notre kit n’est pas livré avec un adaptateur secteur. Les marquages ​​montrent qu’il s’agit de l’une de ces cartes porteuses LEETOP que nous avons notées dans certains mini PC Jetson Xavier NX. Le modèle exact utilisé dans ce kit est la carte support Leetop A206.

On peut également voir les connecteurs MIPI CSI sous un autre angle et la hauteur du kit. J’ai également retiré le module Mixtile Core 3588E pour examiner de plus près le SoM et la carte support.

Il n’y a pas grand chose à voir ici, sauf que la carte de support comprend un contrôleur de hub à 4 ports RealTek RTS5411S USB 3.2 Gen1 utilisé pour certaines interfaces.

Démarrage du Mixtile Core 3588E sur Ubuntu 22.04

Le kit de développement Mixtile Core 3588E n’étant livré avec aucune alimentation, je dois d’abord trouver une source d’alimentation qui fonctionne dans la plage 9V-19V. Je n’ai pas d’alimentation 12 V avec moi pour le moment, mais j’ai une banque d’alimentation pour ordinateur portable qui peut produire 20 V ou 12 V, j’ai donc connecté la sortie 12 V à la carte après avoir connecté un câble Ethernet, des câbles HDMI et USB au Moniteur d’ordinateur portable CrowView et deux dongles RF pour une souris et un clavier sans fil.

Le module Core 3588E démarre sur ce qui ressemble à une installation OEM d’Ubuntu. J’ai parcouru l’assistant de configuration et j’ai finalement pu confirmer que le système est préchargé avec Ubuntu 22.04.3 à l’aide du noyau Linux 5.10 du SDK Rockchip :

</p> <p>jaufranc@Mixtile-RK3588E:~$ uname -a Linux Mixtile-RK3588E 5.10.160-rockchip #18 SMP mercredi 6 décembre 15:11:42 UTC 2023 aarch64 aarch64 aarch64 GNU/Linux jaufranc@Mixtile-RK3588E:~$ cat /etc /lsb-release DISTRIB_ID=Ubuntu DISTRIB_RELEASE=22.04 DISTRIB_CODENAME=jammy DISTRIB_DESCRIPTION= »Ubuntu 22.04.3 LTS » jaufranc@Mixtile-RK3588E:~$ df -h Taille du système de fichiers utilisée % d’utilisation disponible Monté sur tmpfs 1.6G 2.7M 1.6G 1% /run /dev/mmcblk0p2 113G 7,5G 101G 7% / tmpfs 7,7G 0 7,7G 0% /dev/shm tmpfs 5,0M 8,0K 5,0M 1% /run/lock tmpfs 4,0M 0 4,0M 0% /sys/fs /cgroup /dev/mmcblk0p1 512M 101M 411M 20% /boot/firmware tmpfs 1,6G 60K 1,6G 1% /run/user/0 tmpfs 1,6G 76K 1,6G 1% /run/user/130 tmpfs 1,6G 68K 1,6G 1 % /run/user/1000 jaufranc@Mixtile-RK3588E :~$ gratuit -mh total utilisé gratuit buff/cache partagé disponible Mem : 15Gi 601Mi 13Gi 47Mi 1.4Gi 14Gi Swap : 2.0Gi 0B 2.0Gi

Nous pouvons également voir que le module Rockchip RK3588 utilisé pour cet examen est livré avec 16 Go de RAM et un flash 128eMMC. Je n’ai pas décidé à quoi ressemblera exactement la deuxième partie de l’examen, car en fonction de la documentation fournie, je peux l’examiner en tant que SBC Ubuntu 22.04 générique ou concentrer mes efforts sur les charges de travail d’IA pour essayer de le comparer au développeur Jetson Nano. trousse. Je vais également tenter de déplacer le Mixtile Core 3588E vers le kit de développement Jetson Nano car je pense que je l’ai encore quelque part…

Je n’ai pas pu trouver le kit de développement présenté dans cet article à vendre, car Mixtile semble proposer uniquement le module Core 3588E pour 109 $ à 278 $ en fonction de la configuration de la mémoire et du stockage et de la présence ou non d’un dissipateur thermique, et permet aux clients de sélectionner leur carte de support préférée. à partir d’autres sources ou concevoir les leurs. Pour référence, le module utilisé ici coûte 168 $, et la carte de support Leetop A206 se vend 199 $ sur Seeed Studio (quand elle est en stock…), donc le prix total de ce kit serait d’environ 367 $ plus les frais d’expédition et les droits de douane.
