Test de l’ordinateur embarqué modulaire Cincoze DS-1402 – Partie 1 : Spécifications, déballage, démontage et premier démarrage

Cincoze m’a envoyé un échantillon de l’ordinateur embarqué modulaire DS-1402 pour test. Le système est proposé avec une gamme de processeurs Alder Lake-S de 12e génération ou Raptor Lake-S de 13e génération et propose diverses options d’extension avec deux emplacements PCIe, deux emplacements pour module CMI, un emplacement pour module CMF et trois modules MEC (mini PCIe). créneaux.

L’échantillon d’test est équipé d’un processeur Intel Core i9-12900E Alder Lake-S à 16 cœurs, de 64 Go de mémoire DDR5, d’un SSD NVMe de 512 Go et d’une carte graphique NVIDIA GTX1630 insérée dans l’un des emplacements PCIe. La société a également équipé le système embarqué de deux modules CMI sur le panneau avant dotés chacun de quatre GbE (Intel I210) RJ45.

Spécifications du Cincoze DS-1402

Lorsque nous avons écrit pour la première fois sur la série Cincoze DS-1400 en 2022, seuls les processeurs Alder Lake-S de 12e génération étaient disponibles, mais la société a maintenant ajouté les processeurs Raptor Lake-S de 13e génération à la liste des options.

Caractéristiques:

• SoC (l’un ou l’autre)
  • Processeur Raptor Lake-S de 13e génération :
    • Intel Core i9-13900E 24 cœurs jusqu’à 5,2 GHz avec Intel UHD Graphics 770 ; TDP 65W
    • Intel Core i7-13700E 16 cœurs Jusqu’à 5,1 GHz avec Intel UHD Graphics 770 ; TDP 65W
    • Intel Core i5-13500E 14 cœurs Jusqu’à 4,6 GHz avec Intel UHD Graphics 770 ; TDP 65W
    • Intel Core i5-13400E 10 cœurs Jusqu’à 4,6 GHz avec Intel UHD Graphics 770 ; TDP 65W
    • Intel Core i3-13100E 4 cœurs Jusqu’à 4,4 GHz avec Intel UHD Graphics 730 ; TDP 60W
    • Intel Core i9-13900TE 24 cœurs Jusqu’à 5,0 GHz avec Intel UHD Graphics 770 ; TDP 35W
    • Intel Core i7-13700TE 16 cœurs Jusqu’à 4,8 GHz avec Intel UHD Graphics 770 ; TDP 35W
    • Intel Core i5-13500TE 14 cœurs Jusqu’à 4,5 GHz avec Intel UHD Graphics 770 ; TDP 35W
    • Intel Core i3-13100TE 4 cœurs Jusqu’à 4,1 GHz avec Intel UHD Graphics 730 ; TDP 35W
  • Processeur Alder Lake-S de 12e génération
    • Intel Core i9-12900E 16 cœurs jusqu’à 5 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
    • Intel Core i7-12700E 12 cœurs jusqu’à 4,8 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
    • Intel Core i5-12500E 6 cœurs jusqu’à 4,5 GHz avec Intel UHD Graphics 770 ; TDP : 65 W
    • Intel Core i3-12100E 4 cœurs jusqu’à 4,2 GHz avec Intel UHD Graphics 730 ; TDP : 60 W
    • Intel Core i9-12900TE 16 cœurs jusqu’à 4,8 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
    • Intel Core i7-12700TE 12 cœurs jusqu’à 4,7 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
    • Intel Core i5-12500TE 6 cœurs jusqu’à 4,3 GHz avec Intel UHD Graphics 770 ; TDP : 35 W
    • Intel Core i3-12100TE 4 cœurs jusqu’à 4,0 GHz avec Intel UHD Graphics 730 ; TDP : 35 W
    • Intel Pentium G7400E 2 cœurs jusqu’à 3,6 GHz avec Intel UHD Graphics 710 ; TDP : 46 W
    • Intel Pentium G7400TE 2 cœurs jusqu’à 3,0 GHz avec Intel UHD Graphics 710 ; TDP : 35 W
    • Intel Celeron G6900E 2 cœurs jusqu’à 3,0 GHz avec Intel UHD Graphics 710 ; TDP : 46 W
    • Intel Celeron G6900TE 2 cœurs jusqu’à 2,4 GHz avec Intel UHD Graphics 710 ; TDP : 35 W
• Jeu de puces – Jeu de puces Intel R680E
• Mémoire système – Jusqu’à 64 Go de RAM via 2 supports SO-DIMM DDR5 4 800 MHz avec prise en charge de la mémoire non tamponnée et de type ECC
• Stockage
  • Baie HDD/SSD SATA 2,5 pouces accessible par l’avant (SATA 3.0)
  • Baie interne SATA HDD/SSD de 2,5 pouces (SATA 3.0)
  • mSATA – 3x prises mSATA (SATA 3.0, partagées avec la prise Mini-PCIe)
  • Prise M.2 Key-M type 2280 avec prise en charge du SSD PCIe Gen3 x4 NVMe ou du SSD SATA 3.0
  • RAID – Prend en charge RAID 0/1/5/10
• Sortie vidéo
  • HDMI 2.0 jusqu’à 4096 × 2160 à 30 Hz (testé jusqu’à 3840 x 2160 à 60 Hz)
  • 2x connecteurs DP jusqu’à 4096 x 2304 à 60 Hz (testés jusqu’à 3840 x 2160 à 60 Hz)
  • VGA jusqu’à 1920 x 1080 à 60 Hz
  • Prise en charge des écrans quad-indépendants
• l’audio
  • Codec audio – Codec audio Realtek ALC888 haute définition (HD)
  • 1x prise de sortie ligne 3,5 mm
  • 1x prise d’entrée micro 3,5 mm
• La mise en réseau
  • 1x port Gigabit Ethernet RJ45 via contrôleur Intel I219
  • 1x port Gigabit Ethernet RJ45 via le contrôleur Intel I210
• USB
  • 2 ports USB 3.2 Gen2 Type-A 10 Gbit/s
  • 4 ports USB 3.2 Gen1 Type-A à 5 Gbit/s
  • 2 ports USB 2.0 Type-A 480 Mbps
• Série – 2x RS-232/422/485 avec contrôle de flux automatique (prend en charge 5 V/12 V), connecteurs DB9
• Expansion
  • PCI Express – 2 emplacements d’extension PCI/PCIe avec carte riser en option (intégrée dans l’échantillon d’test)
  • Mini PCI Express – 3x connecteurs mini PCIe pleine taille
  • Prises SIM – 2x prises SIM
  • Interface CMI (E/S multiples combinées)
    • 2x interfaces CMI haute vitesse pour une extension de module CMI en option
    • 2x interfaces CMI basse vitesse pour extension de module CMI en option
  • Interface CFM (Control Function Module) – 1x interface CFM IGN pour extension de module CFM-IGN en option
• Divers
  • Connecteur femelle mini-DIN PS/2 à 6 broches
  • Connecteur de ventilateur externe à 4 broches (bornier)
  • Détection d’allumage électrique avec gestion du temps de retard et 12 V/24 V sélectionnable (à l’aide du module CFM en option)
  • Effacer le commutateur CMOS
  • Boutons d’alimentation et de réinitialisation
  • Redémarrage instantané – Prend en charge la technologie de redémarrage instantané en 0,2 seconde
  • Minuterie de surveillance
  • Commutateur de mode d’alimentation – Commutateur de mode AT/ATX
  • Batterie de secours CMOS – SuperCap pour un fonctionnement sans entretien de la batterie CMOS
• Source de courant
  • 9 à 48 V CC via bornier 3 broches
  • Bornier à 2 broches pour la mise sous/hors tension à distance
  • Bornier à 2 broches pour LED d’alimentation à distance
  • Protection d’entrée de puissance inversée
  • Protection contre les surtensions – 51 ~ 58 V ; Coupez la tension de fonctionnement, remettez sous tension au niveau prédéfini pour récupérer
  • Protection contre les surintensités – 15A
• Dimensions – 227 x 261 x 128 mm d’épaisseur
• Poids – 5,44 kg (aluminium extrudé avec métal robuste) ; le poids exact dépend des options
• MTBF – 371 274 heures (Telcordia SR-332 numéro 3, méthode 1, cas 3)
• Écart de température
  • en fonctionnement
    • Processeur TDP 35 W : -40°C à 70°C
    • Processeur TDP 65 W : -40°C à 50°C avec kit de ventilateur externe
  • Stockage – -40°C à 85°C
• Humidité relative – 95 % HR à 70 °C (sans condensation)
• Chocs et vibrations – MIL-STD-810G
• CEM
  • CE, UKCA, FCC, ICES-003 Classe A
  • EN 50155 (EN 50121-3-2 uniquement)
• EMI
  • CISPR 32 Conduit et rayonné : Classe A
  • EN/BS EN 50121-3-2 Conduit et rayonné : Classe A
  • EN/BS EN IEC 61000-3-2 Émissions de courants harmoniques : Classe A
  • EN/BS EN61000-3-3 Fluctuations de tension et scintillement
  • FCC 47 CFR Partie 15B, ICES-003 Conduit et rayonné : Classe A
• SME
  • EN/IEC 61000-4-2 ESD : Contact : 6 kV ; Air : 8 kV
  • EN/IEC 61000-4-3 RS : 80 MHz à 1 000 MHz : 20 V/m
  • EN/IEC 61000-4-4 EFT : Alimentation CA : 2 kV ; Signal : 2kV
  • EN/IEC 61000-4-5 Surtensions : Alimentation CA : 2 kV
  • EN/CEI 61000-4-6 CS : 10 V
  • EN/IEC 61000-4-8 PFMF : 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Creux de tension et interruptions de tension : 0,5 cycle à 50 Hz
• Sécurité – UL, cUL, CB, CEI, EN 62368-1

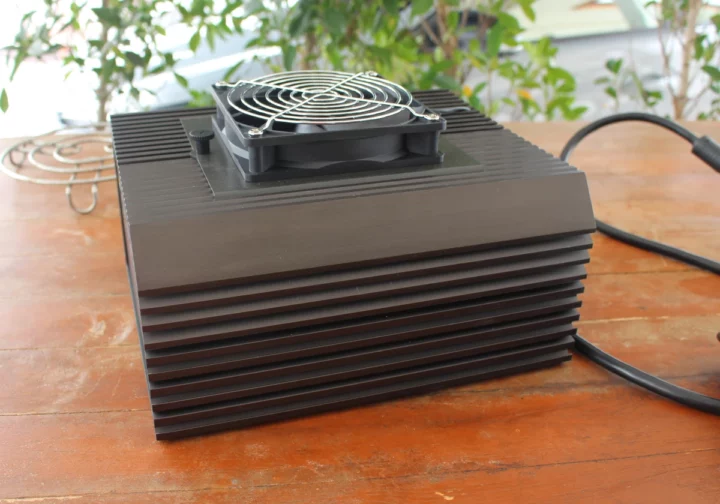

Donc, fondamentalement, vous pouvez obtenir un système sans ventilateur ou refroidi activement en fonction du processeur sélectionné. Étant donné que mon échantillon d’test est alimenté par un processeur Intel Core i9-12900H de 65 W, un ventilateur est fixé sur le dessus du boîtier métallique. Les systèmes d’exploitation pris en charge incluent Windows 11, Windows 10 ou Ubuntu 22.04 Linux.

Déballage du Cincoze DS-1402

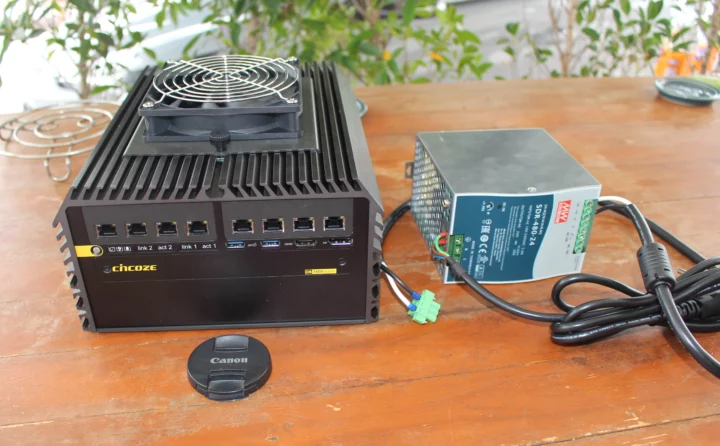

L’ordinateur embarqué n’est pas venu seul, puisque la société inclut également une alimentation de 480 W. Le panneau avant est livré avec deux modules CMI (4x GbE chacun) qui ne sont pas inclus par défaut. Les clients peuvent sélectionner des modules CMI pour ajouter des interfaces d’E/S réseau, série ou numériques selon leurs besoins. La face avant comprend également un bouton d’alimentation, quelques LED, deux ports USB 3.0, ainsi que des sorties vidéo HDMI et DisplayPort. Il y a aussi une couverture avec quelques ports, que nous examinerons sous peu.

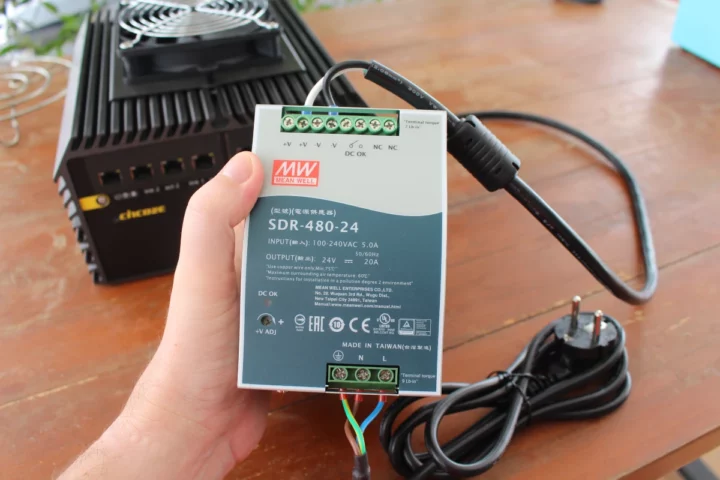

Jetons un coup d’œil rapide au bloc d’alimentation. Il s’agit d’une alimentation MeanWell SDR-480-24 avec une entrée 100-240VAC 5,0A et une sortie 24VDC 20A ou jusqu’à 480 watts.

L’arrière de l’alimentation est doté d’un mécanisme de montage sur rail DIN.

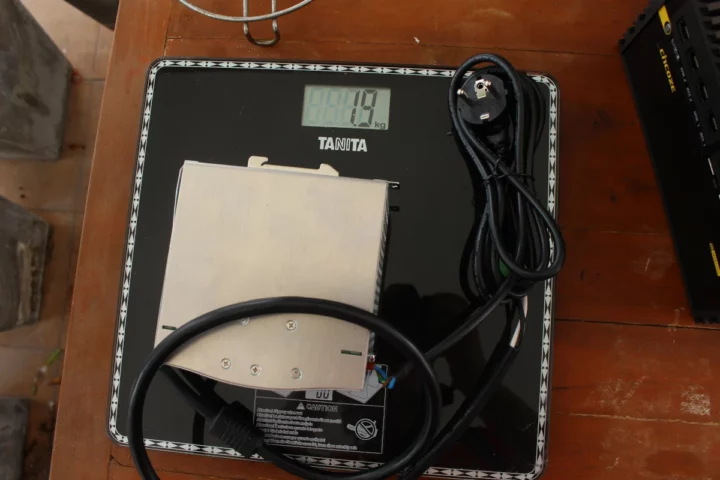

La construction semble robuste et elle est assez lourde : 1,9 kg.

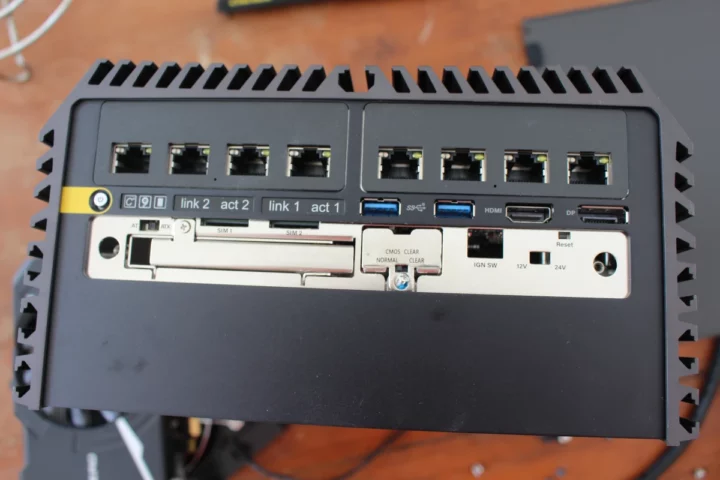

Retournez le panneau avant du Cincoze DS-1402 sans le capot avant. Il y a un commutateur de sélection AT/ATX, deux prises pour carte SIM, un commutateur CMOS CLEAR, un commutateur d’allumage et un commutateur de sélection 12 V/24 V qui nécessitent un module CFM supplémentaire non inclus dans ce kit, et un bouton de réinitialisation.

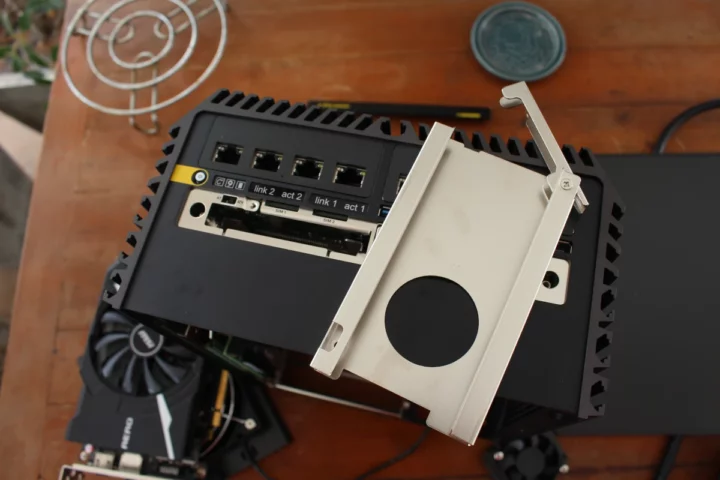

Nous retrouverons également un mécanisme de montage avec un SSD SATA de 2,5 pouces.

Il n’y a aucun port de chaque côté du système embarqué.

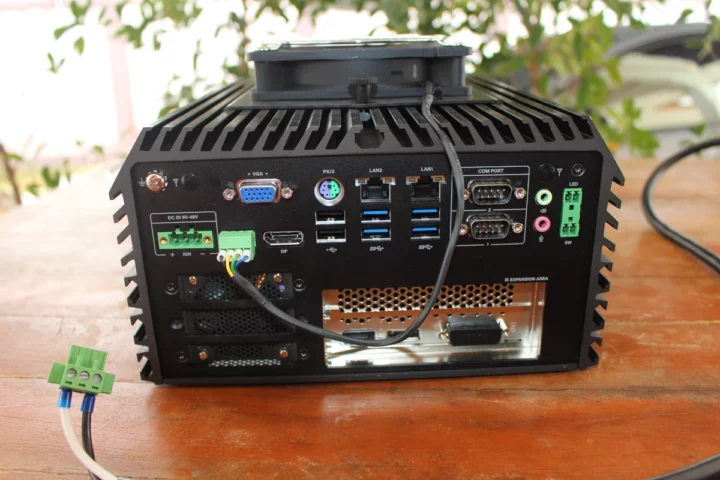

On retrouvera donc les ports restants sur le panneau arrière avec une vis de masse, un port VGA, un port PS/2, deux ports Ethernet, deux ports COM, des prises audio Line In/Out 3,5 mm, des borniers pour interrupteur d’alimentation et LED, une borne d’entrée DC 3 broches prenant 9V à 48V, un connecteur 4 broches connecté au ventilateur, un connecteur DisplayPort, deux ports USB 2.0 et quatre ports USB 3.0.

La face inférieure du panneau arrière du Cincoce DS-1402 est dotée de trois emplacements pouvant accueillir des modules mini-PCIe – la société les appelle modules MEC – avec deux ports Gigabit Ethernet, RS232 ou USB 3.0, ainsi que deux emplacements PCIe standard. l’un d’eux est équipé d’une carte graphique NVIDIA GTX 1630 dans votre échantillon d’évaluation.

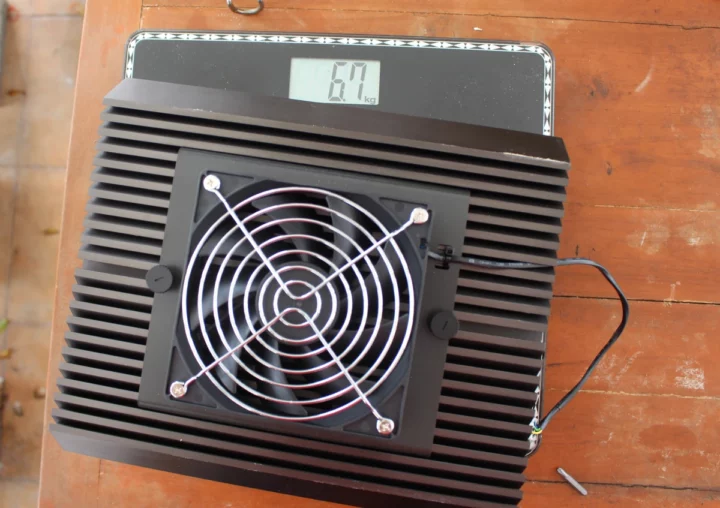

L’ordinateur Cincoze DS-1402 est encore plus lourd que dans les spécifications une fois les accessoires pris en compte puisque l’échantillon d’test pèse 6,7 kg !

Démontage de l’ordinateur robuste Cincoze DS-1402

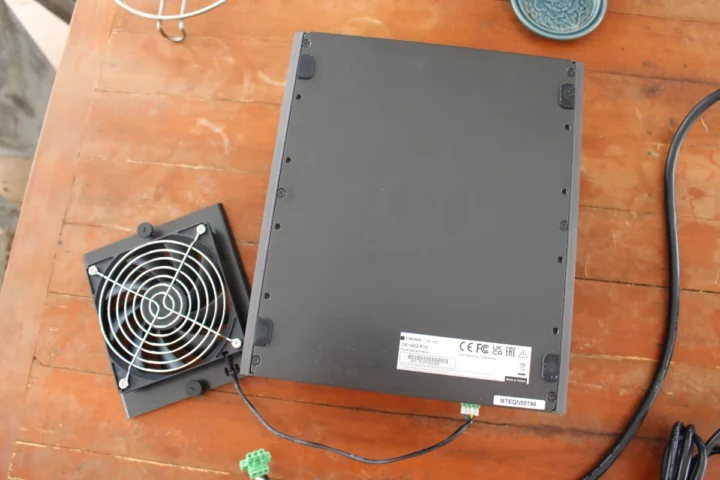

J’ai retiré le ventilateur avant de retourner l’ordinateur afin d’accéder au capot inférieur. Nous devrons desserrer six vis « en étoile » pour retirer le couvercle.

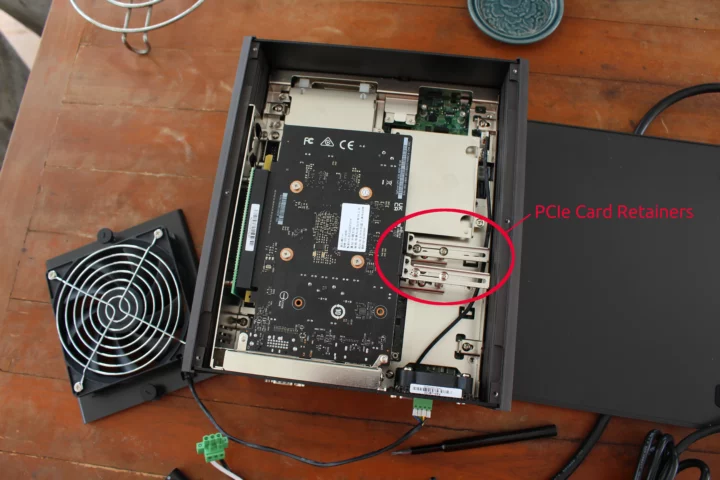

Nous trouverons les graphiques NVIDIA du dessus installés en toute sécurité dans son emplacement PCIe à l’aide de supports de carte PCIe. Cincoze les a même brevetés (brevet n° I773359) et décrit la solution comme « une conception unique qui empêche efficacement les cartes de se desserrer en raison des vibrations dans des environnements à fortes vibrations, garantissant ainsi le fonctionnement stable du système ». Le système peut être utilisé dans les trains et dans les environnements industriels avec beaucoup de vibrations, et vous ne voudriez pas que la carte PCIe se déloge après un certain temps…

Cela signifie également que le retrait de la carte graphique nécessite un certain effort. J’enlève une des vis des supports PCIe, puis j’enlève le petit ventilateur, desserre la vis restante fixant le support, et enfin desserre les quatre vis des supports PCIe pour enfin le retirer de son emplacement.

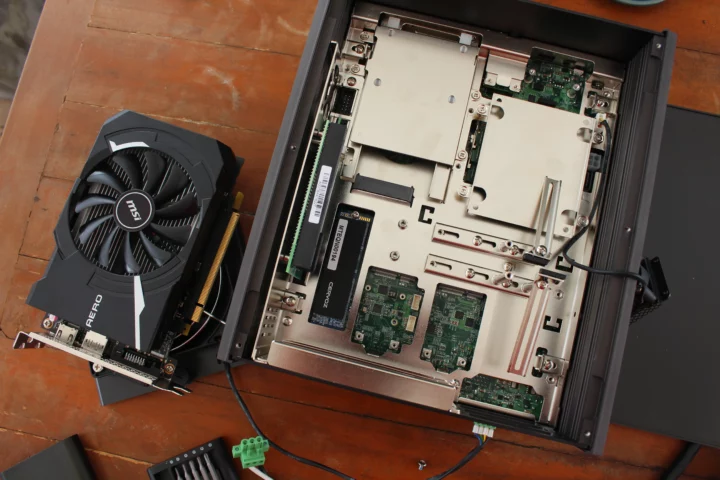

Le DS-1402 dispose de nombreux emplacements d’extension et de mécanismes de montage modulaires. Notre ordinateur est équipé d’un SSD CERVOZ, mais on retrouve deux sockets mPCIe en bas de la photo ci-dessus, deux baies SATA de 2,5 pouces, une accessible de l’extérieur comme nous l’avons montré, et l’autre pour un lecteur interne de 2,5 pouces. Lecteur de 2 pouces connecté à un port SATA standard. Je n’y ai pas prêté attention lors du démontage, mais les barrettes RAM se trouvent sous la baie SATA interne qui peut être retirée en desserrant quelques vis.

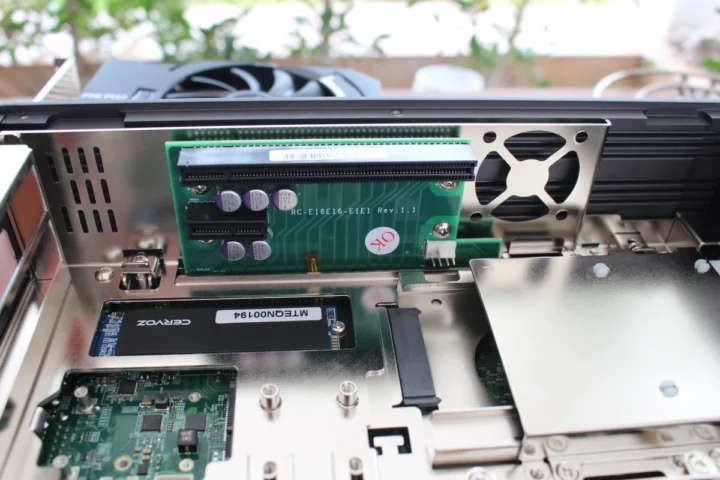

Une carte riser PCIe est connectée à la carte principale et comporte un emplacement PCIe x16 et un emplacement PCIe x1. Le premier est équipé des graphiques NVIDIA GTX 1630 de notre échantillon.

Premier démarrage

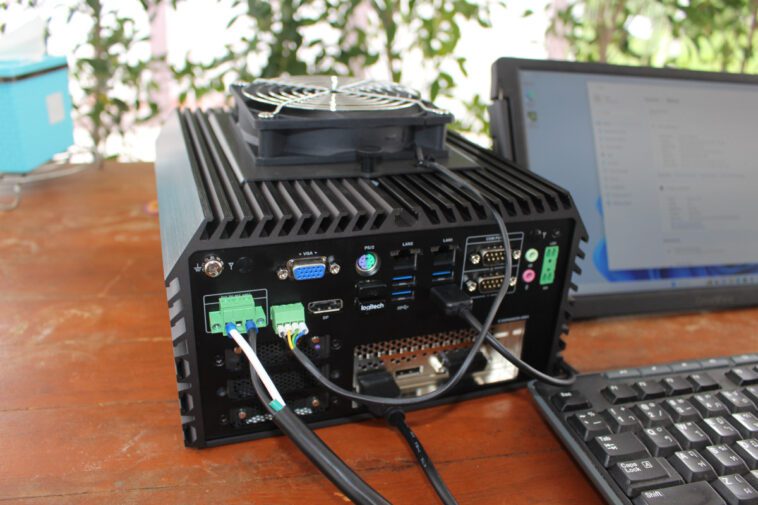

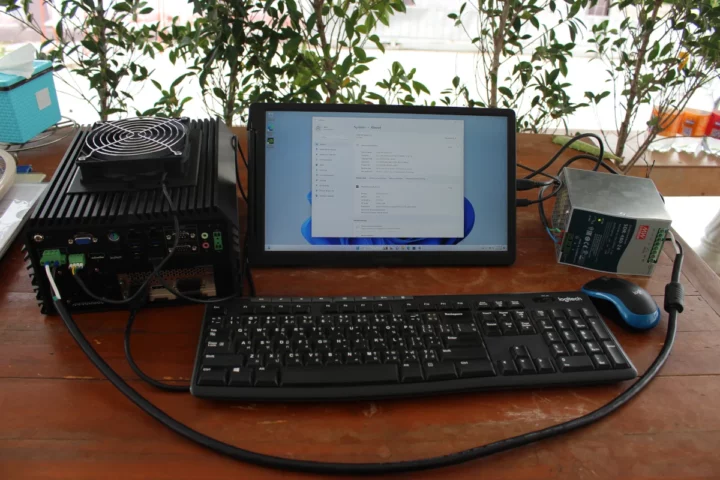

J’ai connecté le DS-1402 à son alimentation, à un écran HDMI et à deux dongles RF pour un clavier sans fil et une souris sans fil, avant d’appuyer sur le bouton d’alimentation pour démarrer Windows 11 Pro. J’ai également utilisé l’un des ports USB pour alimenter l’écran CrowView.

Le système a démarré directement dans Windows 11 Pro qui était déjà installé et configuré avec l’utilisateur « TEST ».

L’accès à la section Système-> À propos des paramètres confirme que nous disposons d’un système de la série DS-1400 avec un processeur Intel Core i9-12900E à 2,3 GHz (fréquence de base) et 64 Go de RAM exécutant Windows 11 Pro 21H2, ce que nous souhaiterons probablement. mise à niveau avant de poursuivre les tests…

Ce sera tout pour aujourd’hui. Je testerai Windows 11 Pro en détail dans la deuxième partie de la test, avant de passer en test l’ordinateur embarqué DS-1402 avec Ubuntu 24.04 dans la dernière partie de la test. Je tiens à remercier Cincoze d’avoir prêté le système embarqué DS-1402 pour test. Vous trouverez plus d’informations sur la page produit et les gens peuvent commander un système qui correspond à leurs besoins via des distributeurs tels que Steatite ou EG Electronics, entre autres distributeurs.
