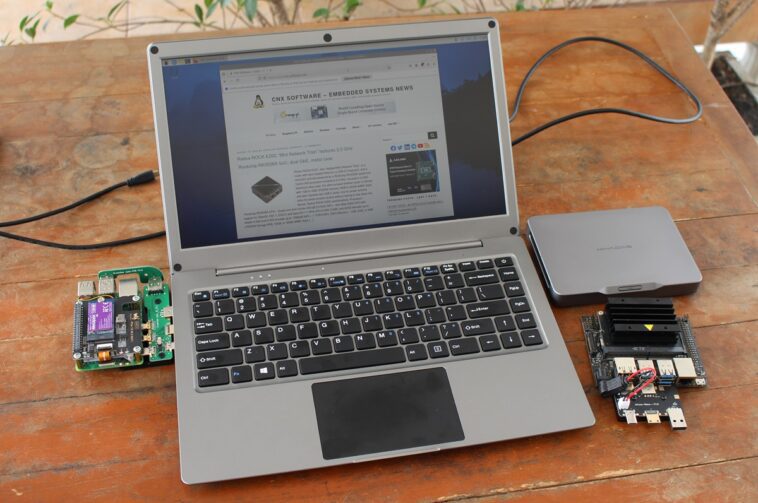

Elecrow CrowView Note est une coque pour ordinateur portable avec un écran Full HD de 14 pouces, un clavier QWERTY de 84 touches avec pavé tactile, des haut-parleurs et un microphone intégrés, ainsi qu’une batterie de 5 000 mAh spécialement conçue pour le Raspberry Pi 5 et le Jetson Nano Developer Kit grâce à des adaptateurs. Cependant, il peut être utilisé avec n’importe quelle machine dotée d’un port USB-C complet ou de ports USB et HDMI de rechange. Il fonctionne donc avec n’importe quel modèle de Raspberry Pi, les ordinateurs Windows, Mac OS ou Linux, les smartphones Android, les consoles de jeu PS4/PS5, etc.
Ce type de coque pour ordinateur portable existe depuis des années, la première étant la coque pour ordinateur portable du smartphone Motorola Atrix 4G lancée en 2011, et plus récemment Nexdock a lancé une gamme de coques pour ordinateur portable telles que l’écran tactile Neckdock XL de 15,6 pouces et la recharge sans fil. Le CrowView Note se différencie par son prix bas et sa compatibilité directe avec le Raspberry Pi 5 et le Jetson Nano sans aucun câblage requis. La société nous a envoyé un échantillon du CrowView Note pour test, et nous l’avons testé avec le mini PC Khadas Mind Premium fonctionnant sous Windows 11 et Ubuntu 22.04, ainsi qu’un Raspberry Pi 5 et un kit de développement Jetson Nano.
Spécifications de CrowView Note
- Taille de l’écran – 14 pouces
- Type – Panneau IPS
- Résolution – 1920 x 1080 (FHD)
- Luminosité – 300 cd/m
- Taux de rafraîchissement – 60 Hz
- Gamme de couleurs – 100 % sRGB
- Rapport de contraste – 1000:1
- Format d’image – 16:9
- Audio
- Haut-parleur stéréo 8Ω2W
- Prise audio 3,5 mm
- Interfaces
- 1 port USB 3.0 Type-C (fonctionnalité complète)
- 2 ports USB Type-A
- 2 ports mini-HDMI
- Alimentation électrique
- Entrée – 12 V/4 A via prise CC
- Sortir
- 5 V/5 A via le port d’alimentation USB Type-C
- 5 V/3 A via un port USB-Type-C complet
- Batterie – 7,4 V 5 000 mAh
- Dimensions – 334 x 223 x 20 mm
- Poids – 1,2 kg (mesuré : 1 149 grammes)
Déballage

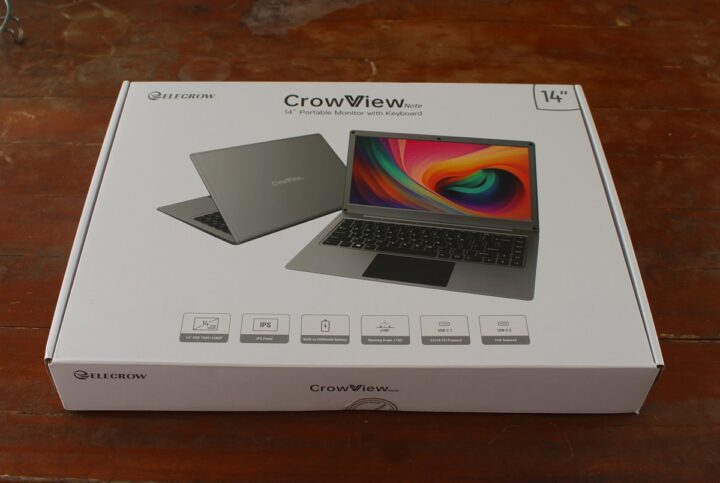

Nous avons reçu l’appareil dans la boîte de vente au détail illustrée ci-dessous.

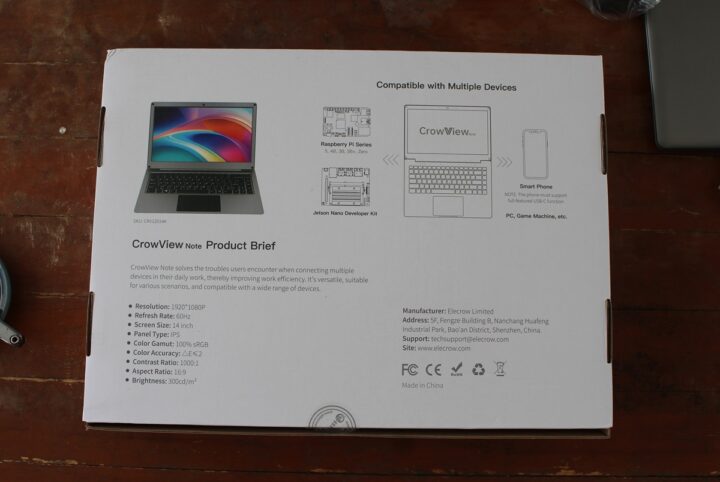

Certaines spécifications de base peuvent être trouvées au dos de la boîte et la société souligne également la compatibilité avec les SBC Raspberry Pi, le kit de développement Jetson Nano, les smartphones, les PC, les consoles de jeux, etc.

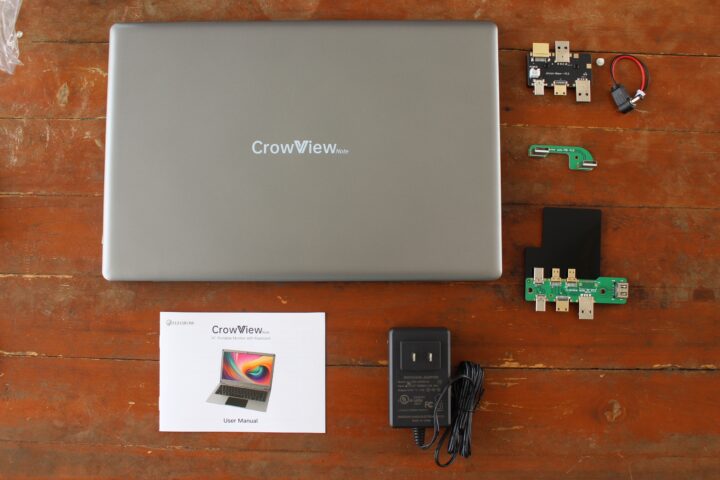

Le package comprend la coque pour ordinateur portable CrowView Note, un manuel d’utilisation en anglais, un adaptateur secteur 12 V/4 A, des cartes d’adaptation Bridge Board A (Crowview note PI V1.0) et B (Crowview note-Pi5-V1.0) pour connecter un Raspberry Pi 5, et la Bridge Board (Jetson-Nano–V1.0) pour connecter un kit de développement Jetson Nano. Aucun câble n’est inclus, donc pour les autres appareils, vous aurez besoin de votre propre câble USB-C ou de câbles USB-A et (micro) HDMI.

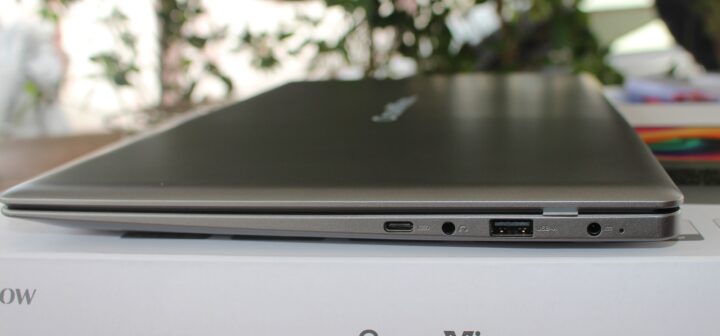

Sur le côté droit du CrowView Note, nous trouverons un port USB Type-C complet avec sortie 5V/3A, une prise casque 3,5 mm, un port USB 2.0 Type-A, une prise DC 3,5 mm pour une entrée d’alimentation 12V DC et une LED de charge.

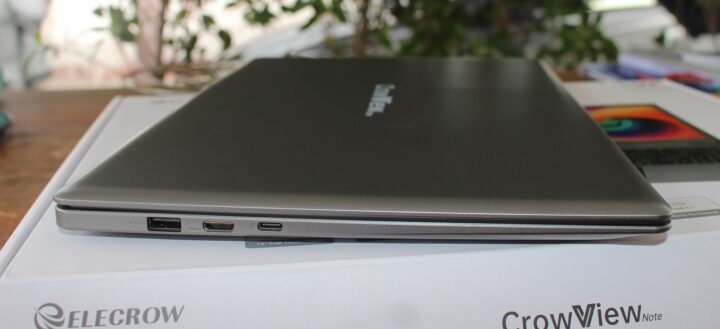

De l’autre côté, nous avons un autre port USB 2.0 Type-A, une sortie vidéo mini HDMI et un port USB Type-C pour une sortie d’alimentation 5V/5A.
La coque de l’ordinateur portable ne mesure que 20 mm d’épaisseur et est relativement légère (1,2 kg). Le CrowView Note est également doté d’une batterie intégrée de 5 000 mAh qui non seulement alimente la coque de l’ordinateur portable elle-même, mais peut également alimenter les appareils qui y sont connectés, ce qui le rend facile à transporter.

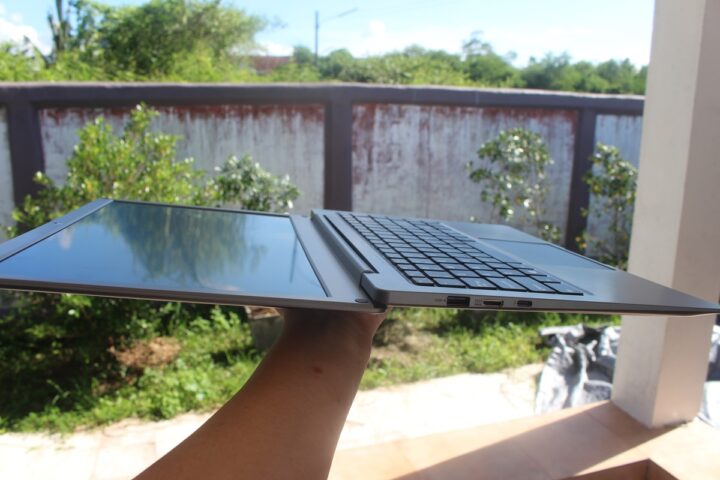

L’écran dispose également d’une charnière à 180 degrés qui lui permet d’être complètement plat.

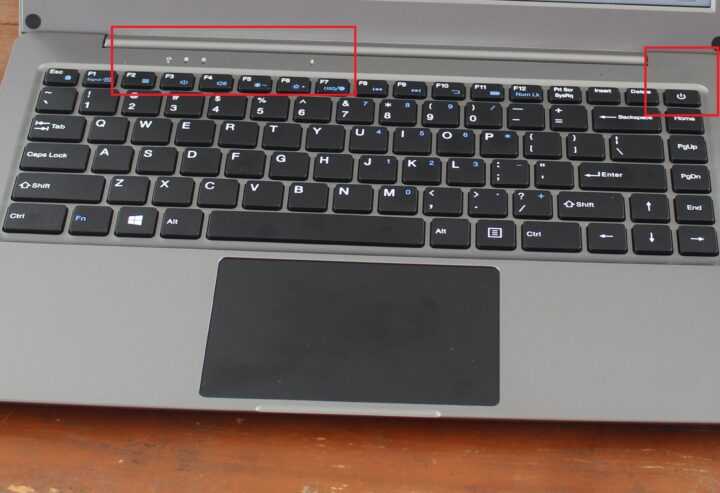

Nous pouvons trouver trois voyants d’état sur le dessus du clavier : le voyant d’alimentation, le voyant CapsLock et le voyant Num Lock. Le trou sur le côté droit du premier rectangle est destiné au microphone intégré. Nous avons également mis en évidence le bouton d’alimentation en haut à droite car il sert à alimenter la coque de l’ordinateur portable et le Raspberry Pi 5 et la carte Jetson Nano qui y sont attachés.

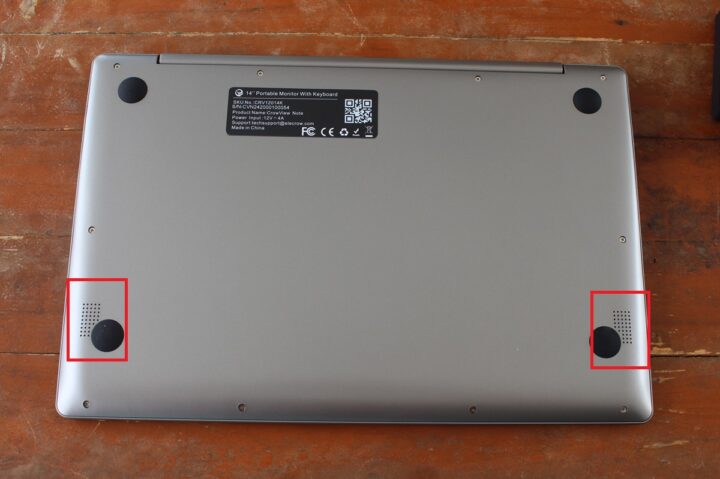

Les deux haut-parleurs se trouvent sous la coque de l’ordinateur portable.
La société a conçu des cartes d’adaptation pour le Raspberry Pi 5 SBC et le kit de développement Jetson Nano qui éliminent le besoin de câbles et rendent la coque de l’ordinateur portable plus portable même avec un Raspberry Pi qui y est attaché.

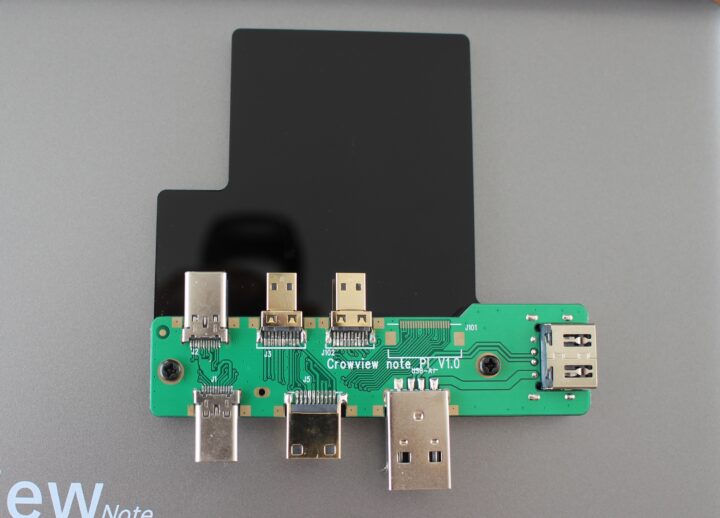

La Bridge Board A est une carte adaptateur avec deux ports micro HDMI et un port USB Type-C qui se connectent au Raspberry Pi 5 et un port USB Type-C, un port mini HDMI et un port USB Type-A qui se connectent au Crowview Note.

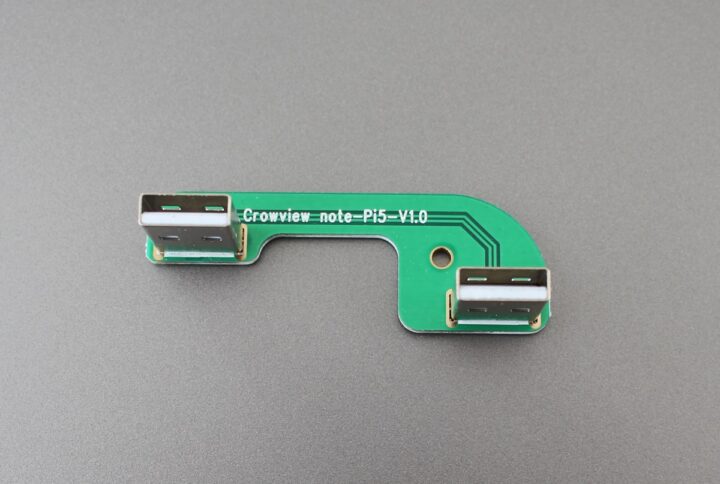

Il y a également un port USB-A supplémentaire sur le côté qui est utilisé par la carte Bridge Board B illustrée ci-dessous avec deux ports USB Type-A pour acheminer les signaux USB vers le Raspberry Pi 5 pour contrôler le clavier, le pavé tactile et le microphone.

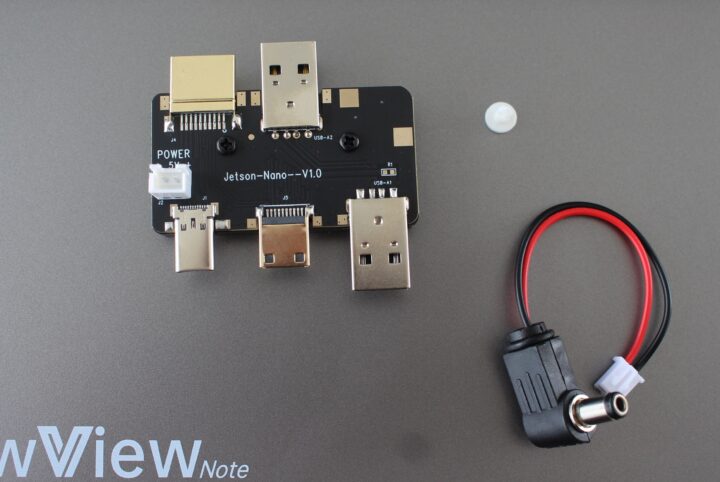

La carte de pont pour le kit de développement Jetson Nano est livrée avec des ports HDMI et USB Type-A connectés au kit de développement, un port USB Type-C, un port mini HDMI et un port USB Type-A connecté à la coque de l’ordinateur portable. Il existe également un connecteur à 2 broches avec un « cordon de raccordement » utilisé pour alimenter la carte ainsi que deux colonnes PCB blanches pour surélever la carte porteuse Jetson Nano.
Test de CrowView Note avec Windows 11 et Ubuntu 22.04

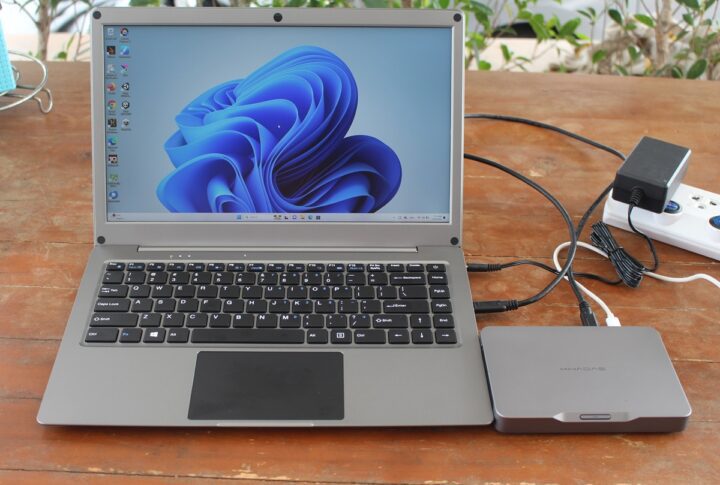

Nous allons d’abord tester le CrowView Note avec le mini PC Khadas Mind sous Windows 11. Le mini PC étant équipé d’un port USB-C complet, il nous suffit de connecter un câble USB-C au port USB-C du CrowView. Le Khadas Mind consommant plus que les 15 watts délivrés par le port USB-C, nous devrons également connecter l’alimentation du mini PC.
Nous pouvons vérifier la résolution et la fréquence d’images dans les paramètres Windows qui signalent un affichage RTK FHD avec une résolution de 1920 × 1080 et une fréquence d’images de 60 Hz.
Le clavier et le pavé tactile ont bien fonctionné, et nous avons également testé les haut-parleurs et le microphone via un appel Skype audio, ainsi que la prise audio 3,5 mm avec un casque. La conception du CrowView Note donne l’impression qu’il y a aussi une webcam, mais malheureusement, il n’y a pas de webcam.

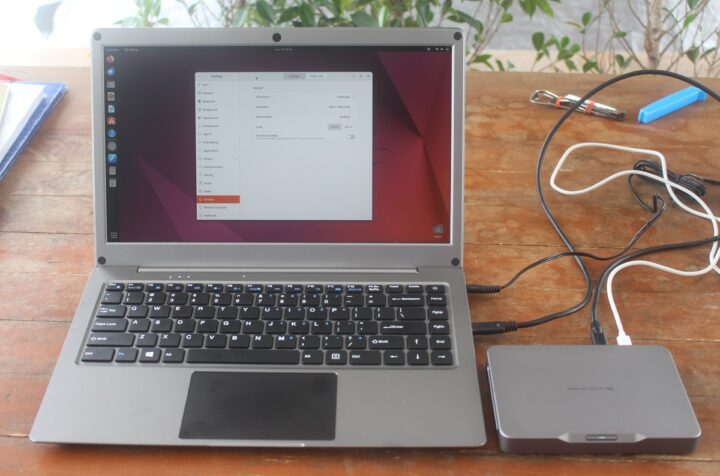

Nous avons redémarré le mini PC Khadas Mind pour démarrer sous Ubuntu 22.04 et tout fonctionne aussi bien que sous Windows 11.

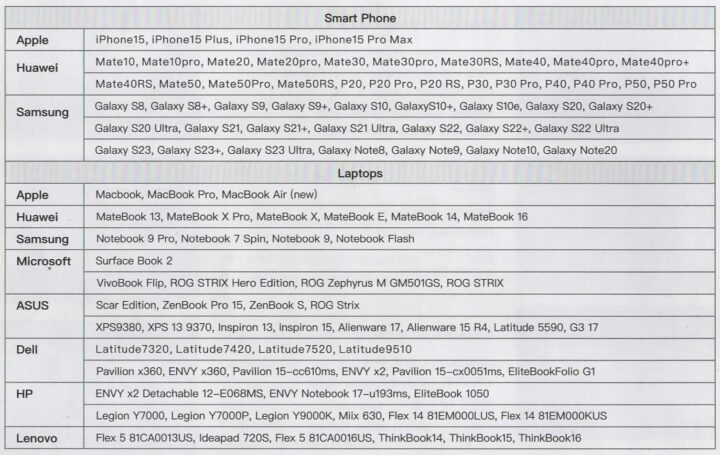

Nous ne possédons aucun smartphone capable de diffuser des vidéos via USB-C, mais le manuel d’utilisation contient une liste non exhaustive de smartphones et d’ordinateurs portables compatibles avec le port USB Type-C (Full-feature).
Fabriquer un ordinateur portable Raspberry Pi 5 avec CrowView Note
Lorsque Elecrow nous a contactés pour la première fois, ils nous ont dit qu’ils avaient un nouvel ordinateur portable Raspberry Pi 5, et nous nous attendions à quelque chose comme l’ordinateur portable CrowPi L avec un Raspberry Pi 4 intégré dans la conception. Le CrowView Note peut toujours être utilisé comme un ordinateur portable Raspberry Pi 5, mais d’une manière plus flexible, bien que pas aussi portable (vous ne voudrez peut-être pas le jeter dans un sac). Nous pouvons simplement connecter le Raspberry Pi 5 à la coque de l’ordinateur portable via les deux cartes de pont pour créer l’ordinateur portable Pi 5. Aucun câble n’est nécessaire.

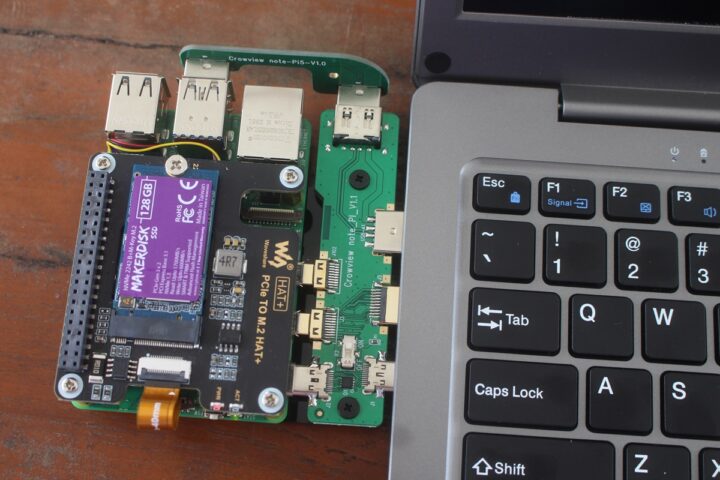

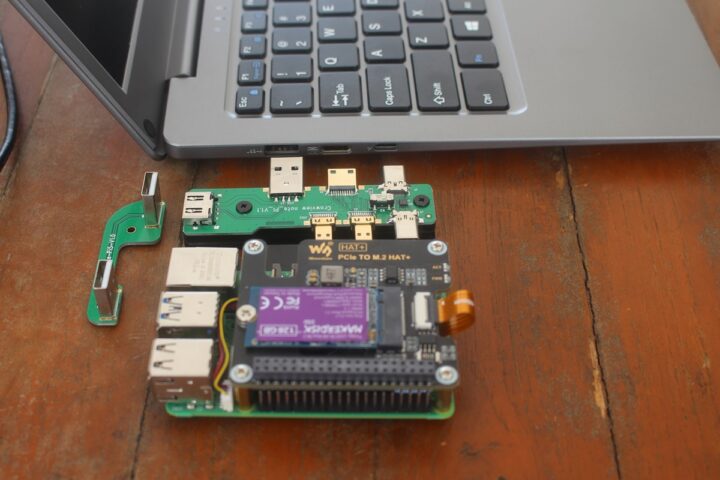

Tout d’abord, connectez la Bridge Board A au Raspberry Pi 5, puis la carte adaptateur Bridge Board B avec 2 ports USB Type-A au Raspberry Pi 5 et la Bridge Board A, et insérez les kits assemblés dans le moniteur portable CrowView Note.
Assurez-vous maintenant que l’interrupteur marche/arrêt de la carte Bridge Board A est allumé et appuyez sur le bouton d’alimentation du clavier pour démarrer le système.

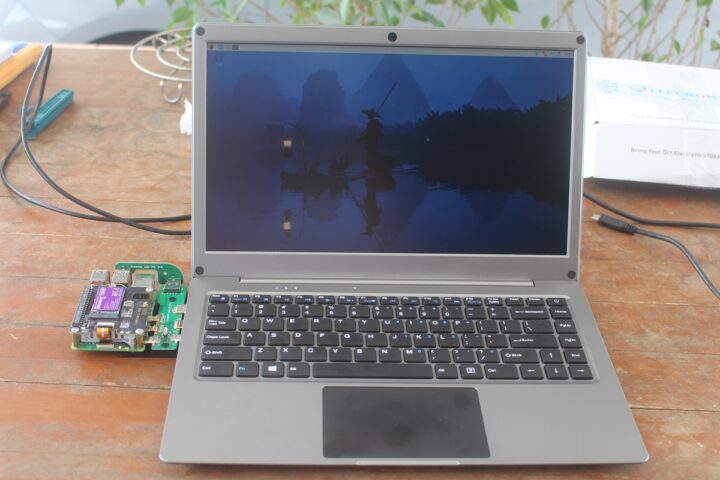

La coque de l’ordinateur portable peut fonctionner avec le Raspberry Pi 5 uniquement en utilisant sa batterie comme nous pouvons le voir ci-dessus. Notez que la première fois, cela n’a pas fonctionné du tout. Après avoir testé avec des câbles, nous avons découvert que la carte Bridge B était endommagée car nous n’obtenions aucune alimentation du port USB-C. Elecrow a rapidement envoyé un adaptateur de remplacement, et tout a fonctionné après cela. Notez cependant que le système d’exploitation Raspberry Pi n’indique pas le niveau de la batterie, alors que Windows 11 et Ubuntu 22.04 le font.

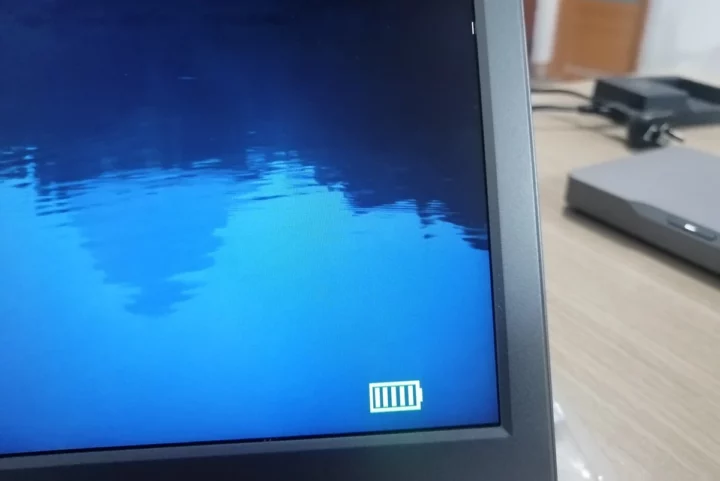

[Update: As noted in comments, it’s possible to use the F11 key to monitor the battery level with the OSD.

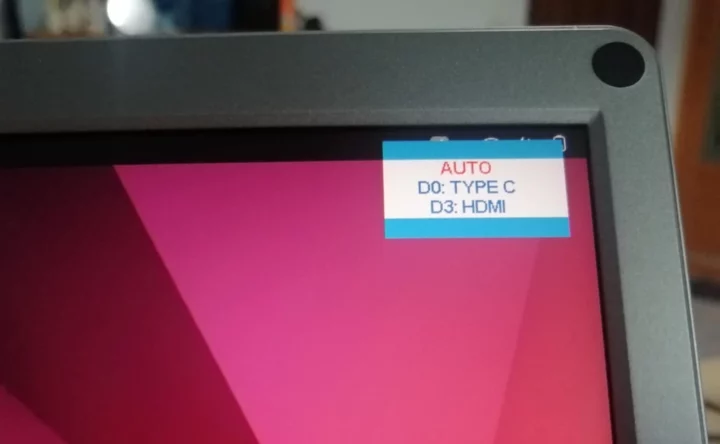

It’s also possible to connect a Raspberry Pi 5 on the left and a mini PC on the right and switch between two sources with the F1 key.
]

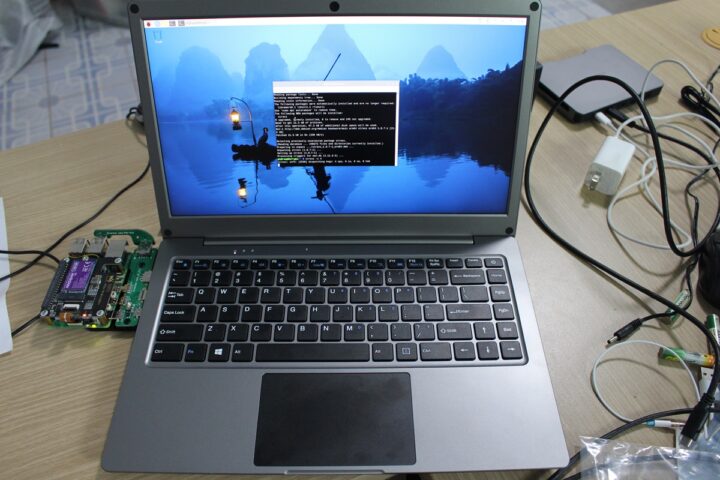

En parlant de batterie, nous avons également testé l’autonomie de la batterie après une charge complète (vérifiée sous Windows) en exécutant l’utilitaire de stress sur les quatre cœurs et la batterie a tenu 40 minutes. C’est presque le pire des cas (« presque » car nous n’avons pas stressé le GPU), et vous pouvez vous attendre à environ 1h30 pour un cas d’utilisation typique comme la navigation sur le Web ou le visionnage de vidéos YouTube, donc cela peut ou non être suffisant pour regarder un film complet par exemple.
Test du CrowView Note avec le kit de développement NVIDIA Jetson Nano

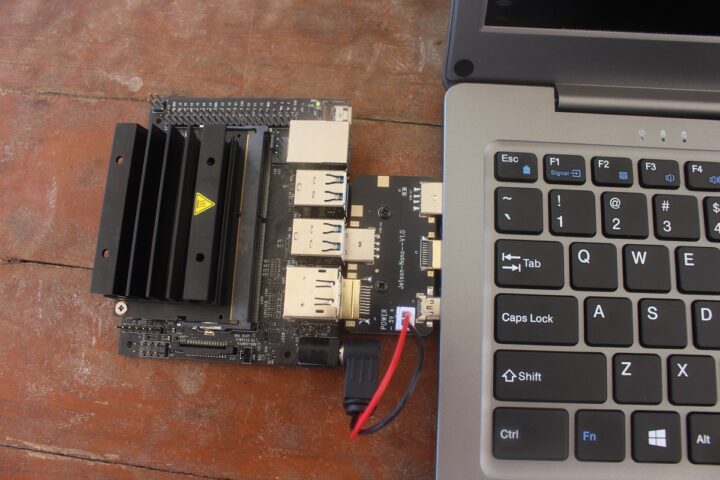

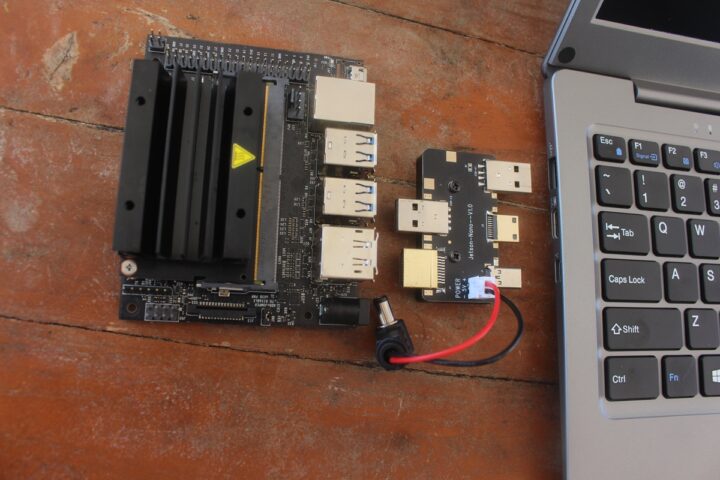

Nous avons également dépoussiéré notre kit de développement NVIDIA Jetson Nano vieux de 5 ans pour l’essayer en le connectant à la coque de l’ordinateur portable à l’aide de la carte adaptateur Bridge Board fournie qui se connecte au port HDMI et à l’un des ports USB Type-A de la carte.
L’alimentation est gérée par un « cordon de raccordement » fournissant 5 V via la prise CC de la carte.
Notre première carte de pont ne s’insérait mécaniquement pas dans les ports de la coque de l’ordinateur portable de moins d’un millimètre… Nous avons donc dû demander un remplacement pour celle-ci. Elecrow nous a envoyé un premier prototype, ce qui doit être la raison pour laquelle nous avons eu de nombreux problèmes avec les adaptateurs. Espérons qu’ils auront résolu ces problèmes avant de l’envoyer aux vrais clients. Quoi qu’il en soit, après avoir reçu le remplacement, tout a bien fonctionné.

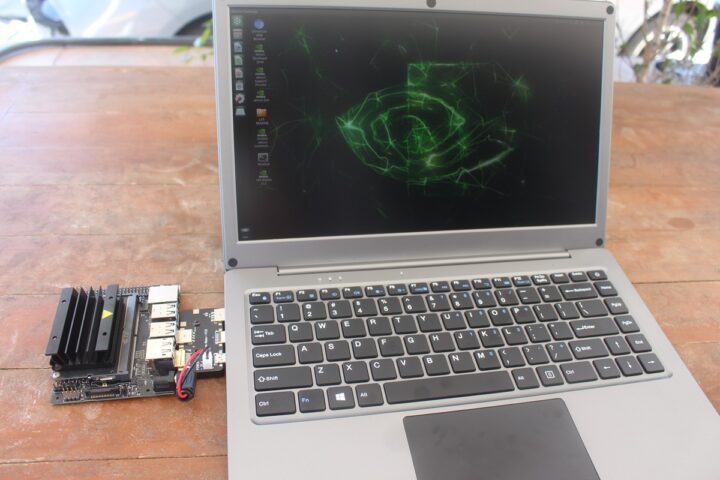

Il n’y a aucun problème si vous l’utilisez sur un bureau connecté à l’adaptateur secteur 12 V/4 A. Il fonctionne également sur batterie, ce qui permet de transporter l’ordinateur portable, mais je suis moins confiant quant à la durabilité de la solution simplement parce que le kit de développement Jetson Nano est beaucoup plus lourd que le Raspberry Pi 5. Nous n’avons pas testé l’autonomie de la batterie, mais je m’attends à ce qu’elle soit encore plus courte qu’avec le Raspberry Pi 5, en particulier lors de l’utilisation du GPU, donc la batterie peut être mieux considérée comme une solution UPS ici…
Conclusion

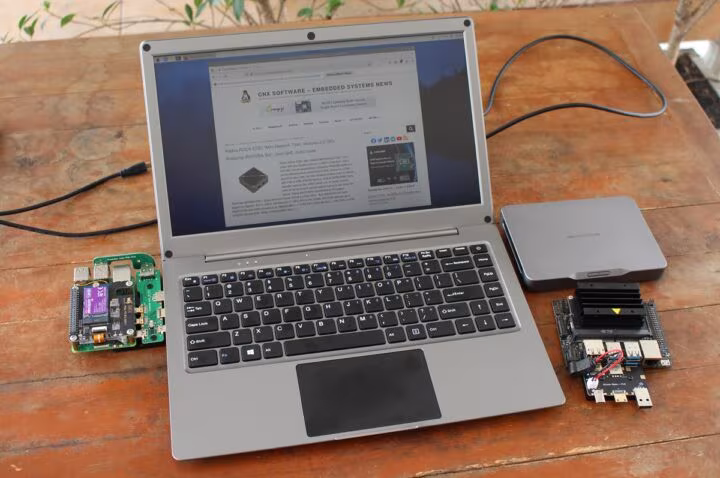

Elecrow CrowView Note est un ordinateur portable de 14 pouces relativement léger avec un clavier à 84 touches, un pavé tactile, un microphone, des haut-parleurs et une batterie intégrée. Il est facile à utiliser et portable, et peut être utilisé avec n’importe quel appareil doté d’un port USB-C avec mode DisplayPort Alt ou de ports HDMI et USB-A. Il est particulièrement bien adapté au Raspberry Pi 5 et au kit de développement NVIDIA Jetson Nano grâce aux adaptateurs fournis qui suppriment le besoin de câbles.
Dans l’ensemble, nous sommes satisfaits du produit, mais nous aurions aimé que certains câbles soient inclus, et il aurait été agréable d’avoir également une webcam. L’écran est mieux utilisé à l’intérieur, car il peut être un peu sombre à l’extérieur. Certaines personnes auraient peut-être souhaité un support tactile, mais cela sera peut-être implémenté dans un futur modèle.
Nous tenons à remercier Elecrow de nous avoir envoyé la coque pour ordinateur portable CrowView Note pour test et les cartes d’adaptation en option pour le kit de développement Raspberry Pi 5 et Jetson Nano. Elecrow a lancé le CrowView Note sur Kickstarter avec un objectif de collecte de fonds de 9 981 $ qui a déjà été largement dépassé. Les récompenses commencent à 129,9 $ pour un CrowView Note avec un adaptateur secteur 12 V/4 A. Les cartes d’adaptation pour le Raspberry Pi 5 / Jetson Nano ne sont pas incluses par défaut et coûtent 5 $ de plus chacune. Elles peuvent être ajoutées lors du « processus de promesse de don » pour un CrowView Note. L’expédition est prévue pour novembre 2024.
