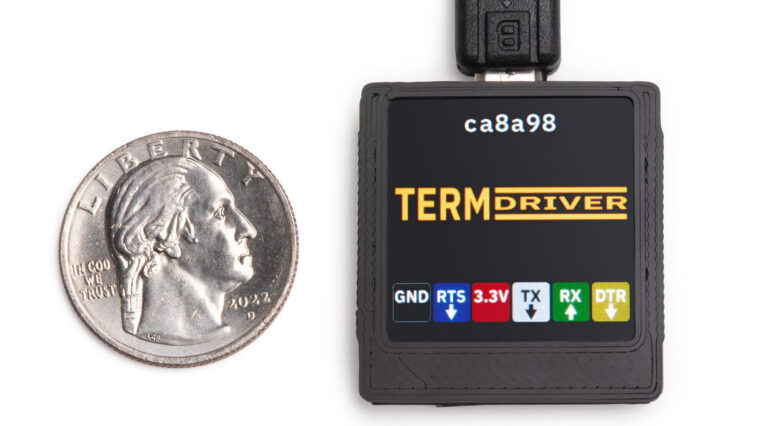

TermDriver 2 est un adaptateur USB-Sérial avec un affichage couleur intégré (crowdfunding)

Les tableaux de débogage USB-TO-SERE sont couramment utilisés pour la mise en place de la carte, la vérification des problèmes lorsqu’une carte ne démarre pas ou accéder à la console série dans les systèmes sans mise en réseau ni sortie vidéo. Vous connectez simplement les fils GND, TX et RX à la carte cible, et un câble USB à l’hôte, avant d’exécuter un programme de terminal comme Putty, MiniCom ou Bootterm avec les bons paramètres, et vous devriez être prêt à partir.

C’est la théorie, mais parfois TX et RX peuvent être inversés, le baudrate n’est pas annoncé, etc. Excamera Labs a donc décidé de faire du TermDriver 2, un amélioration de la série USB-TO avec un petit écran intégré pour déboguer plus facilement ces problèmes. Il peut également être utilisé en mode autonome, montrant la sortie de la console série sur le petit écran sans avoir à le connecter à un hôte.

TermDriver 2 Spécifications:

• MCU – Raspberry PI RP2040 DUAL-Core ARM Cortex-M0 + MCU @ 133 MHz avec 264KB SRAM
• Stockage – Flash 2 Mo (WinBond 25Q16JVSIQ)
• Afficher
  • Affichage IPS 240 × 240 couleurs, 230 PPI
  • Émulation terminale complète ANSI avec support de couleur
  • Surveillance du signal de contrôle en temps réel (RTS, DTR)
• En série
  • En-tête de tangage de 2,54 mm à 6 broches pour la connexion série
  • Tarifs en bauds – 1200 à 2 000 000 bps
  • Tampon d’entrée matériel de 32 kb
  • Signaux de contrôle (RTS / DTR)
  • Architecture de perte de données zéro
• USB – Port micro USB pour la connexion hôte
• Alimentation électrique
  • Entrée DC 5V via USB
  • 350 MA @ 3,3 V Sortie
• Dimensions – petits

L’adaptateur exécute un firmware CircuitPython qui permet un fonctionnement sans pilote sur Windows, MacOS et Linux, et prend en charge la classe de périphérique CDC USB standard. Le projet complet est le matériel open-source avec le code source du micrologiciel, les fichiers de conception PCB et l’enceinte imprimée en 3D à publier sous une licence BSD 3 clause lorsque le TermDriver 2 commence à expédier.

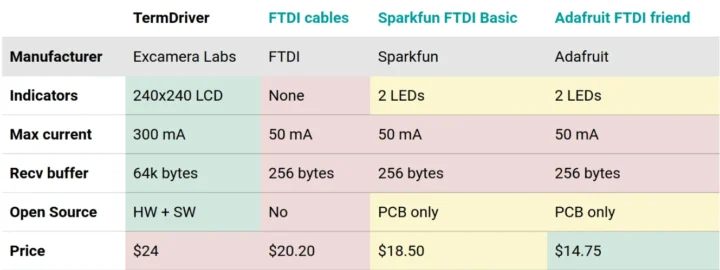

Excamera Labs a également fourni un tableau de comparaison avec d’autres câbles et conseils USB-Serial de sociétés américaines comme SparkFun et Adafruit, qui montre que le TermDriver 2 n’est que marginalement plus cher, tout en offrant des fonctionnalités supplémentaires comme un écran LCD intégré, un courant plus élevé et un tampon de réception plus important.

Ce qui n’est pas mentionné, c’est que les utilisateurs peuvent également acheter des cartes de débogage USB-TO-SERE pour 1 $ et plus sur AliExpress, ce qui sera assez moins cher, quels que soient les tarifs appliqués. Cela dit, si l’affichage intégré de l’adaptateur vous fait gagner du temps, les coûts seront rapidement récupérés.

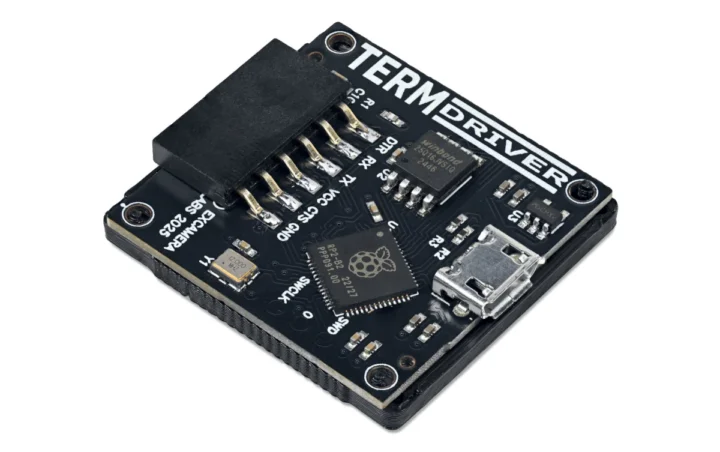

Le TermDriver 2 double également comme une carte de développement de Raspberry Pi PI RP2040, qui peut être programmée avec C / C ++, Micropython, CircuitPython ou tout autre langage pris en charge par le microcontrôleur. Il semble particulièrement utile pour les tests sur le terrain, où le transport d’un ordinateur portable peut ne pas toujours être pratique. Connectez simplement les fils de série à la carte cible et à une source d’alimentation 5V, et vous verrez les données de l’écran à condition que vos yeux puissent faire face à un si petit écran…

Excamera Labs vient de lancer le TermDriver 2 pour 24 $ sur Crowd Supply avec un objectif de financement de 5 400 $ qui a déjà été dépassé. L’expédition ajoute 8 $ aux États-Unis et 18 $ au reste du monde, et les livraisons devraient commencer d’ici novembre 2025. Ce n’est pas le premier outil de débogage USB de la société, et nous avons déjà couvert leurs outils Spidriver et I2Cmini pour surveiller les signaux SPI et I2C.
