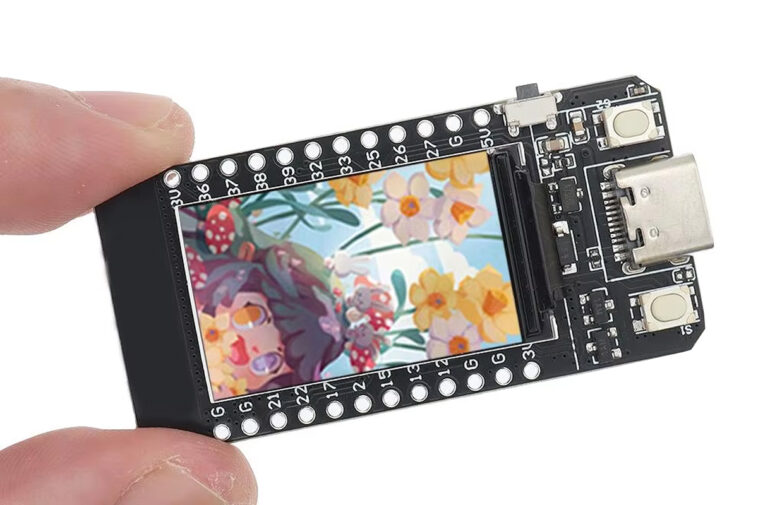

En parcourant les offres sur AliExpress, comme le mentionne cnx-software, j’ai découvert le modèle TENSTAR T-Display ESP32-D0WD, qui se distingue par son écran LCD IPS couleur de 1,14 pouces et une mémoire flash QSPI de 16 Mo. Ce dispositif est envisagé par certains utilisateurs comme un petit moniteur miroir secondaire pour leur ordinateur.
ESP32-D0WD à 240 MHz et 10 000 ventes : un moniteur compact adapté aux projets
Ce produit apparaît comme une alternative économique au modèle LilyGo T-Display. Il inclut également des fonctionnalités intéressantes comme un convertisseur USB vers TTL (CH9102F), un circuit pour charger des batteries, un interrupteur à bascule, ainsi que deux boutons programmables pouvant être personnalisés par l’utilisateur. Ces caractéristiques le rendent idéal pour des projets tels que le NerdMiner et la création de tableaux de bord à petite échelle pour la domotique. La carte, bien que basique en apparence, a dépassé les 10 000 unités vendues. L’engouement semble surtout venir du projet ESP32 Desktop Monitor, qui transforme cette carte en moniteur classique, même si c’est sur un écran assez réduit de 1,14 pouces. Les détails techniques suivront.
16 Mo de Flash et WiFi à 2,4 GHz : caractéristiques marquantes pour des projets divers

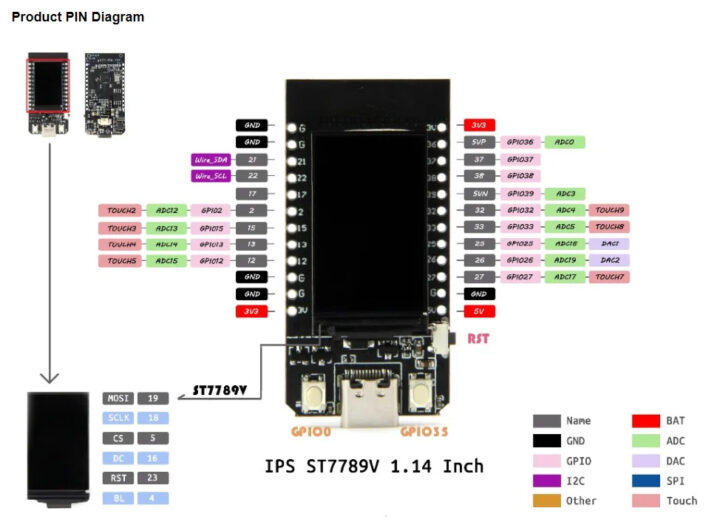

Les spécifications de l’écran TENSTAR T incluent le SoC Espressif ESP32-D0WDQ6-V3 qui fonctionne à une vitesse maximale de 240 MHz. Ce microprocesseur double cœur Xtensa LX6 de 32 bits est associé à 520 Ko de SRAM et 448 Ko de ROM pour les fonctionnalités essentielles. La connectivité est assurée par un réseau wireless compatible avec le WiFi 4 (2,4 GHz 802.11 b/g/n) ainsi que le Bluetooth v4.2 + EDR. En termes de mémoire, la carte intègre 16 Mo de flash SPI, un écran LCD couleur IPS de 1,14 pouces avec une résolution de 135 × 240, le tout piloté par un driver ST7789V. La connectivité USB est facilitée grâce à un port USB Type-C, permettant à la fois l’alimentation et la programmation via le convertisseur CH9102F. Pour les interfaces d’extension, on retrouve deux connecteurs à 12 broches prenant en charge GPIO, SPI, I2C, UART, ADC, DAC et Touch.

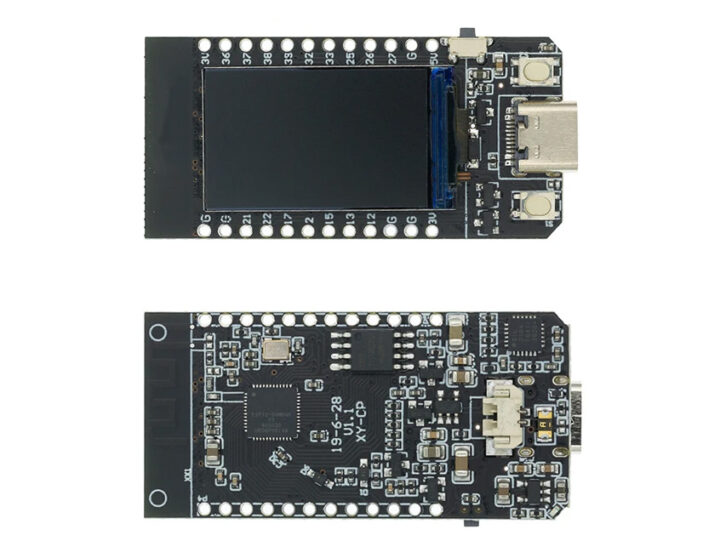

Parmi les fonctionnalités additionnelles, on note la présence de boutons de réinitialisation et d’utilisateur, un interrupteur latéral, ainsi qu’une antenne PCB. L’alimentation se fait par USB Type-C à 5 V, avec la possibilité de charger une batterie lithium 3,7 V via un connecteur JST à 2 broches de 1,25 mm. Un circuit de charge intégré permet un courant de charge d’environ 500 mA. Les dimensions de cet appareil sont d’environ 51,5 x 25 x 8,5 mm, et il est conçu pour fonctionner dans une plage de températures allant de -40°C à +85°C.
Étant donné que cet appareil est basé sur un ESP32, il peut être programmé aisément en utilisant l’IDE Arduino ou PlatformIO. L’écran ST7789V de 1,14 pouces est compatible avec plusieurs bibliothèques graphiques, telles que TFT_eSPI et LovyanGFX. Pour plus d’informations sur la carte, vous pouvez consulter le site web Manuals+.

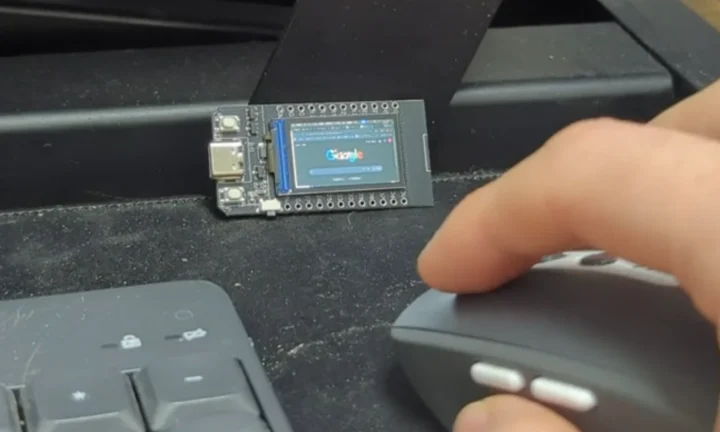

En poursuivant mes recherches, un article de Tom’s Hardware m’a amené à découvrir le projet ESP32-Desktop-Monitor sur GitHub. Ce dernier permet de dupliquer l’écran de votre bureau sur un TENSTAR T-Display, qui est connecté via Wi-Fi à un ESP32. Ce système utilise un script Python sur le PC pour capturer en temps réel l’écran, en compressant et en ne diffusant que les pixels modifiés. Cela permet à l’ESP32 de restituer ces informations sur son écran de manière efficace, transformant ainsi le TENSTAR T-Display en un moniteur d’état pour PC à faible latence, expliquant ainsi la popularité de ce produit.
Enfin, la série T-Display propose plusieurs variantes, parmi lesquelles le LILYGO T-Display S3 Pro, le T-Display S3 Pro LR1121, le T-Display RP2040 et le T-Display-S3-AMOLED-1.43. D’autres cartes concurrentes basées sur l’ESP32 incluent le M5Stack StickS3 et l’ESP32-C6-Touch-AMOLED-1.8. Cette variété explique pourquoi le TENSTAR T-Display ESP32 n’attire pas immédiatement l’attention.

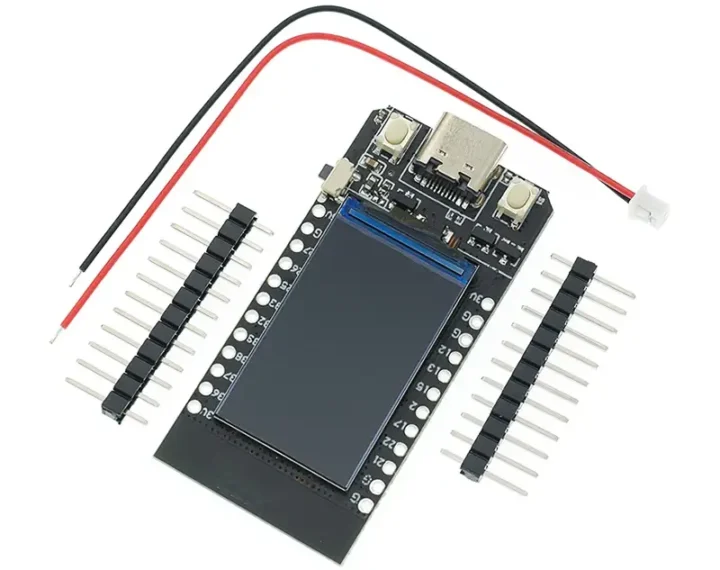

Ce modèle TENSTAR T-Display ESP32-D0WD est disponible à la vente sur AliExpress. Plusieurs annonces sont visibles, dont certaines affichent un tarif promotionnel de 0,99 $ pour la Saint-Valentin, bien que cette offre soit conditionnelle. D’autres annonces proposent des prix allant de 1,82 $ à 5,99 $ selon les vendeurs. Le colis inclus contient la carte de développement, deux connecteurs mâles et un câble JST à 2 broches pour les batteries.
