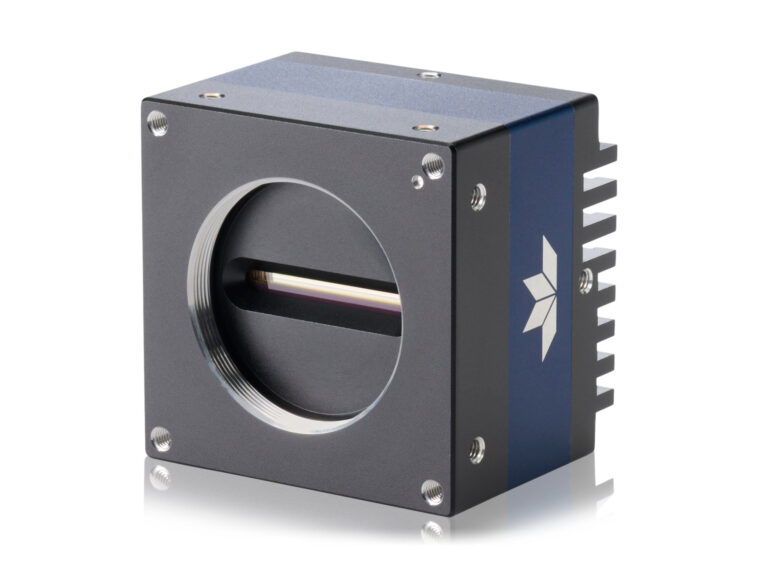

Teledyne Tetra 2.5 GBE Line Scan Camera prend en charge une résolution jusqu’à 8k pour les applications de vision industrielle

Teledyne Dalsa a récemment annoncé la famille des caméras à scan Tetra Line avec un réseau de 2,5 gbe, une résolution jusqu’à 8K, un taux de ligne allant jusqu’à 150 kHz, et offert en versions monochromes ou couleurs.

Les caméras traditionnelles (aka caméra de scan) captureront une trame complète, mais les caméras à scanné ne captureront qu’une ligne à la fois pour scanner un objet ou une scène car il passe devant l’appareil photo fournissant une image de résolution plus élevée à condition que la vitesse du scan et le mouvement de l’objet soient syncrhonisés, par exemple, sur une ligne de production. Des caméras à scan de ligne comme la Tetra sont généralement utilisées pour le contrôle de la qualité à l’usine, la numérisation des documents, la numérisation des plaques d’immatriculation et la recherche scientifique (par exemple, l’imagerie par satellite).

Télédyne Tetra Spécifications:

• Caméras de couleur
  • Tetra 2k Couleur – TL-GC-02K05T-00
    • Résolution – 2048 x 3
    • Taille des pixels – 14 μm
    • Taux de ligne maximale – 50 kHz x 3
  • Tetra 4k Couleur – TL-GC-04K02T-00
    • Résolution – 4096 x 3
    • Taille des pixels – 7 μm
    • Taux de ligne maximale – 25 kHz x 3
  • Format de données – 8 bits
• Caméras monochromes
  • TETRA 2K MONO – TL-GM-02K15B-00
    • Résolution – 2048 x 2
    • Taille des pixels – 14 μm
    • Taux de ligne maximale – 150 kHz
  • TETRA 4K MONO – TL-GM-04K07B-00
    • Résolution – 4096 x 2
    • Taille des pixels – 7 μm
    • Taux de ligne maximale – 75 kHz
  • TETRA 8K MONO – TL-GM-08K07S-00
    • Résolution – 8192 x 1
    • Taille des pixels – 3,5 μm
    • Taux de ligne maximale – 75 kHz
  • Format de données – 8 bits ou 10 bits
• Réseautage – Port 2,5 Gbe RJ45
• Plage dynamique – 70 dB
• Près bien – 30 ke- (électrons kilo)
• Lire le bruit – 9 électrons
• MISSEMENT DE LA LENS M42
• Alimentation – 12 à 24V CC via le connecteur Hirose-12 (certains GPIO sont également exposés) ou PoE
• Dissie du pouvoir – moins de 6 watts
• Dimensions – 62 x 62 x 50 mm
• Poids – environ 300 grammes
• Plage de températures – 0 à + 55 ° C

La famille de caméras à scan Tetra Line prend en charge des fonctionnalités telles que plusieurs régions d’intérêt, des ensembles de coefficients programmables et une alimentation sur Ethernet. Toutes les variantes des caméras peuvent être utilisées pour l’électronique, l’emballage, l’inspection du bois, l’inspection d’impression, l’inspection Web (courroies de convoyeur ou rouleaux de matériau) et la vision machine générale. Les modèles de couleurs sont également utiles pour inspecter les circuits imprimés et le verre, tandis que les variantes mono peuvent être mieux adaptées pour gérer le tri optique.

Les caméras Tetra sont au stade de la pré-production. Plus de détails peuvent être trouvés sur la page du produit, et la société présente également les nouvelles caméras de scan de ligne chez Vision China à Shanghai jusqu’au 28 mars.

Merci à TLS pour le conseil.
