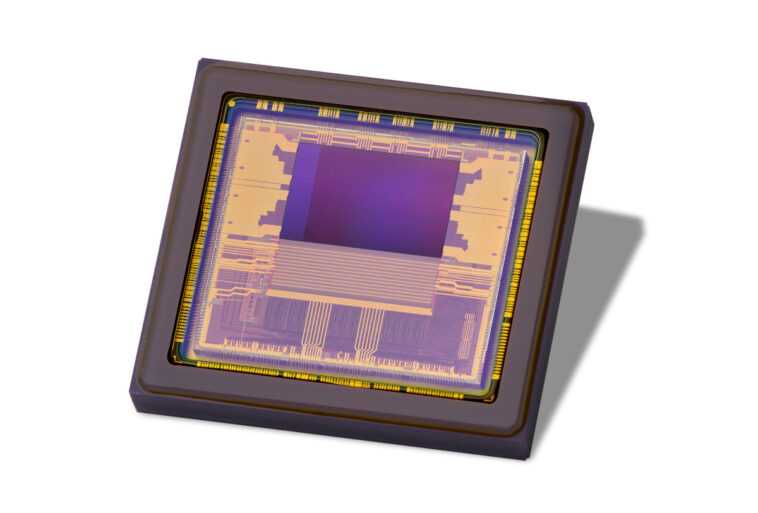

Teledyne e2v Hydra3D+ est un capteur d’image CMOS à temps de vol (ToF) haute résolution avec une résolution de 832 x 600, conçu pour la détection et la mesure 3D en temps réel sans artefacts de mouvement.
Le premier capteur ToF que j’ai utilisé était un capteur de télémétrie STMicro VL53L0X qui pouvait mesurer des distances avec précision et rapidement jusqu’à 2 mètres de distance, puis la société a commencé à lancer des capteurs de télémétrie ToF multizones tels que le VL53 qui a permis de nouvelles fonctionnalités telles que le toucher pour -focus, identification de cibles multiples, atténuation du flash ou assistance au suivi vidéo, et une variante utilisée pour la détection humaine. Mais la résolution 832×600 d’Hyrdra3D+ apporte des cas d’utilisation encore plus intéressants avec la possibilité de créer des cartes 3D en temps réel.
Spécifications du capteur Hydra3D+ ToF :
- Capteur
- Résolution – 832 x 600 pixels
- Format d’image – 4 : 3
- Type de taille – 2/3″ (diagonale de 10,3 mm)
- Type/taille de pixel – carré – obturateur global à trois prises – obturateur global contrôlé / 10 μm
- Fréquence d’images maximale à 12 bits – 416,7 ips en considérant uniquement la lecture
- FFxQE – 41% à 850, 31% à 940 nm en mode niveaux de gris 2D (FF signifie facteur de remplissage, QE pour efficacité quantique. Voir le commentaire DrPi pour une explication)
- Temps de transfert – Jusqu’à 10ns
- Bruit de lecture – 2,5 e-RMS
- Linéarité – -1 / +1%
- Sorties LVDS évolutives (13, 7 ou 4 canaux)
- Interface hôte – SPI
- Modes d’acquisition – Mesure de distance et niveaux de gris
- Prise en charge de la plage dynamique élevée
- Temps d’exposition programmable
- Région d’intérêts (ROI)
- Retour sur investissement par rangée : jusqu’à 4x pour la mesure de distance, 1x pour l’image en niveaux de gris 2D
- ROI par colonne avec une granularité de 64 colonnes
- Consommation électrique – 2,6 W dans les conditions suivantes : matrice complète, durée du cycle de déclenchement 100 ns (trois phases), cycle de service 10 %, temps de déclenchement 50 %
- Paquet – Céramique LGA
- Plage de température – -40°C à 105°C
Teledyne e2v répertorie le pick and place, la logistique, l’automatisation des usines et la sécurité des usines comme certaines des applications cibles. La société explique en outre que le capteur ToF haute résolution Hydra3D+ est idéal pour les distances moyennes à longues et/ou les applications extérieures telles que les véhicules guidés automatisés, les robots industriels, la surveillance et la construction de bâtiments.
La documentation, les exemples et les outils de développement sont disponibles mais uniquement sur demande après avoir contacté l’entreprise. Teledyne e2v fournit également des outils de modélisation propriétaires pour l’évaluation du capteur Hydra3D+. De plus amples détails peuvent être trouvés sur la page du produit et le communiqué de presse.
Merci à TLS pour le conseil.
