T-PICO-2350 est un devkit entièrement intégré avec Raspberry PI RP2350, ESP32-C6, écran tactile couleur de 2,33 pouces et sortie vidéo HDMI

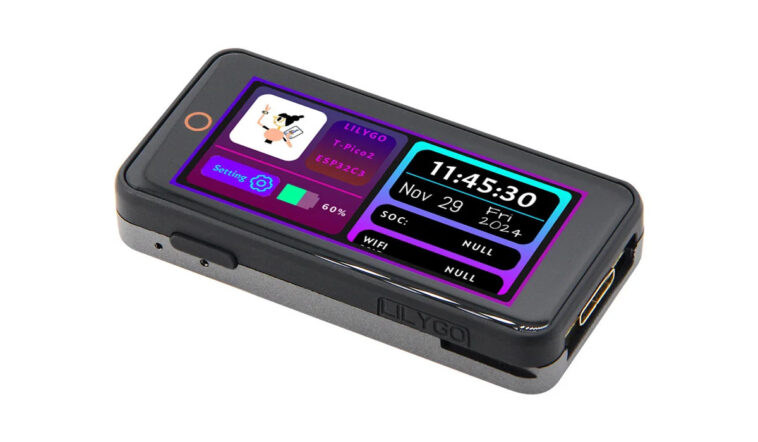

Lilygo T-PICO-2350, également appelé T-PICO2, est un Devkit entièrement fermé basé sur le Raspberry PI RP2350 MCU, un SOC ESP32-C6 pour la connectivité sans fil, un écran de sortie couleur capacitif de 2,33 pouces et un port de sortie vidéo HDMI (DVI).

La conception est une mise à jour du T-PICOC3 introduit en 2022 avec la conception du boîtier du T-Display S3 Pro, et le Devkit dispose également d’un emplacement pour carte microSD, d’un port USB-C pour l’alimentation et de la programmation, deux en-têtes GPIO, un connecteur GPIO FPC à 13 broches pour la gestion des batteries.

TPICO-2350 Spécifications:

• Microcontrôleur – Raspberry PI RP2350A
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM TrustZone, Boot sécurisé ou
    • DUAL-Core RISC-V HAFARD3 @ 150 MHz
    • Jusqu’à deux cœurs peuvent être utilisés dans n’importe quelle combinaison
  • Mémoire – 520 Ko sur la SRAM sur puce
• Stockage
  • Flash SPI 16 Mo connecté à RP2350
  • Emplacement pour carte microSD
• Affichage – LCD IPS de 2,33 pouces (contrôleur SPI ST7796S) avec une résolution 480 x 222, capative Touch (I2C)
• Interface vidéo – HDMI jusqu’à 480p60
• Module sans fil – ESP32-C6-MINI-1U-N4
  • SOC – Microcontrôleur RISC-V ESPRESSIF ESP32-C6 avec connectivité Bluetooth 5.0 et 802.15.4 (Thread / Zigbee)
  • Stockage – Flash de 4 Mo
• Port USB – USB Type-C pour l’alimentation et la programmation (RP2350 / ESP32-C6 en fonction de la connexion du câble USB-C)
• Expansion
  • RP2350
    • Connecteur de 13 broches avec jusqu’à 9x GPIOS, VIN, VBAT et GND
    • Connecteur FPC GPIO à 13 broches avec 6x GPIOS, 3,3 V, GND
    • Connecteurs 2x QWIIC (1x I2C, X UART)
  • Connecteur ESP32-C6 – 13 broches avec jusqu’à 9x GPIOS, 1X UART, 3,3 V et GND
• Mission
  • Expanseur d’E / S à 16 bits XL9535 utilisé pour l’affichage, l’écran tactile, etc…
  • Boutons de démarrage et de réinitialisation pour RP2350, bouton C6-Boot, bouton utilisateur (IO23)
• Alimentation électrique
  • 5V via le port USB-C
  • Connecteur de batterie à 2 broches
  • SY6970 Chargeur de batterie IC
• Dimensions – 72 x 36 x 12 mm (4x m1,4 Threads de montage)

Lilygo fournit des échantillons Arduino pour toutes les fonctionnalités, y compris des démos de sortie vidéo DVI à l’aide de l’interface RP2350 HSTX, des échantillons pour l’affichage, le toucher capacitif, l’expansion GPIO, le PMU, le PWM, les connecteurs QWIIC, la carte microSD, diverses croquis Arduino Leveraging Connectivité WiFi et une arduo de « Hello World » Arduo Gfx « Hello World ». Le programme de test d’usine Arduino est également inclus.

Vous trouverez tous ces schémas PDF, le firmware RP2350 et ESP32-C6 pour le Devkit et les instructions de base pour configurer l’ide ou la plate-forme Arduino sur GitHub. La société explique également comment vérifier facilement si le câble USB-C est connecté au module RP2350 MCU ou ESP32-C6, car il dépend de l’orientation du câble:

Appuyez et maintenez le bouton de démarrage sur le côté du T-PICO2350, puis branchez l’USB-C. Si l’ordinateur le reconnaît comme un disque, alors c’est le port du RP2350

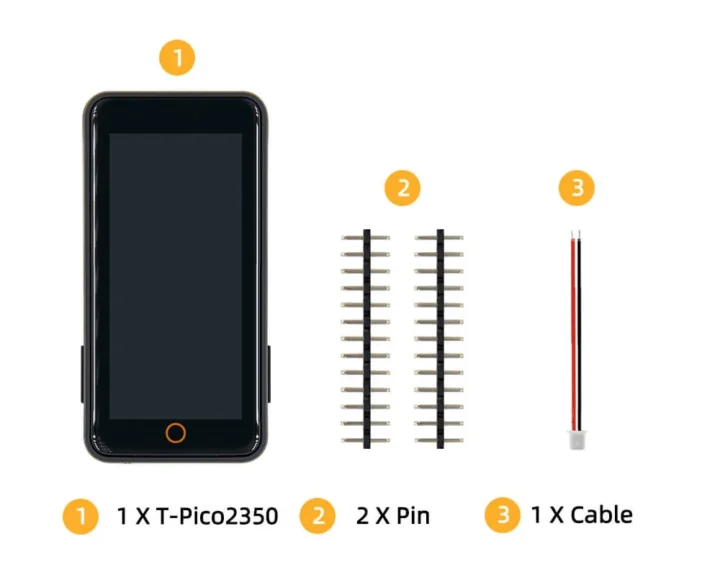

Le T-PICO2350 Devkit est expédié avec deux en-têtes et un câble pour la batterie, et se vend 48,98 $ expédiés sur AliExpress, à l’exclusion des taxes.
