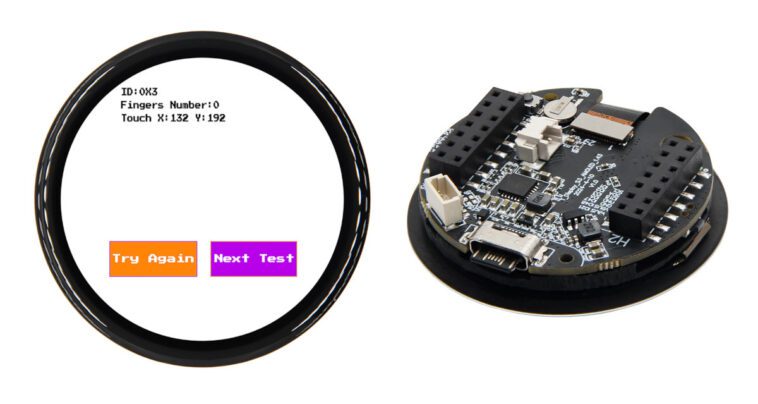

T-Display-S3-AMOLED-1.43 – Un écran tactile AMOLED rond de 1,43 pouces avec un microcontrôleur sans fil ESP32-S3

Nous avons déjà vu quelques cartes ESP32-S3 avec un écran AMOLED et de nombreuses cartes avec des écrans ronds comme la Dual Roundy de SB Components, la LILYGO T-RGB ESP32-S3, l’écran IPS rotatif MaTouch ESP32-S3 entre autres, mais je n’avais pas encore vu de carte ESP32-S3 avec un écran AMOLED rond. C’est exactement ce que la LILYGO T-Display-S3-AMOLED-1.43 a à offrir.

La carte ESP32-S3 dispose d’un AMOLED rond de 1,43 pouce avec une résolution de 466 × 466 et un écran tactile capacitif, un emplacement pour carte microSD pour le stockage, un RTC avec batterie de secours, deux en-têtes à 14 broches et un connecteur Qwiic UART pour l’extension, un port USB-C pour l’alimentation/le chargement et la programmation, et un connecteur à 2 broches pour une batterie LiPo.

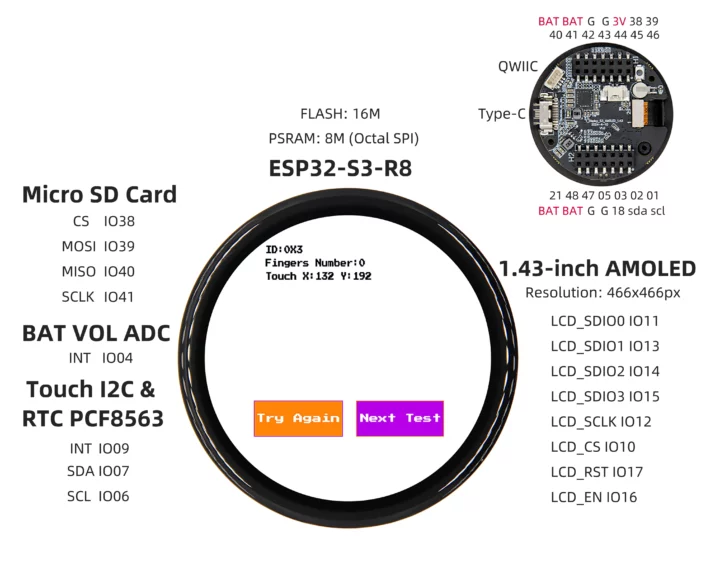

Spécifications du T-Display-S3 AMOLED-1.43 :

• SoC – Espressif ESP32-S3R8
  • Processeur – Microcontrôleur Tensilica LX7 à double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 8 Mo PSRAM
  • Sans fil – Connectivité WiFi 4 et Bluetooth 5.0 LE + Mesh
• Stockage – Flash SPI 16 Mo, emplacement pour carte MicroSD (SPI)
• Afficher
  • Écran AMOLED de 1,43 pouces avec une résolution de 466 × 466 pixels via le pilote SH8601 QSPI
  • Écran tactile I2C (FT3168)
• USB – Port USB Type-C pour l’alimentation et la programmation
• Antenne – Je ne la trouve pas…
• Expansion
  • 1x connecteur UART STEMMA QT/Qwiic
  • 2x embases à 14 broches au pas de 1,27 avec 17x GPIO, I2C, 3,3 V, BAT, GND
• Divers
  • Bouton de réinitialisation
  • RTC PCF8563 + batterie de secours
• Alimentation électrique
  • 5 V via le port USB Type-C
  • Connecteur JST au pas de 1,25 mm pour batterie LiPo ;
  • Puce de charge SY6970
  • Détection du niveau de tension de la batterie via IO04
• Consommation d’énergie
  • Sommeil profond – 174,2 uA
  • Sommeil léger – 1 282,8 uA
• Dimensions – 42 x 28 x 11 mm

LILYGO indique que la carte prend en charge Arduino et PlatformIO avec la bibliothèque Arduino GFX, ainsi que le framework ESP-IDF. Le T-Display-S3-AMOLED-1.43 possède son propre référentiel GitHub (c’est-à-dire non partagé avec d’autres cartes T-Display) qui comprend de la documentation, des schémas, des fichiers de firmware (d’origine, de veille légère ou de veille profonde) et des exemples Arduino.

Les échantillons incluent le programme de test d’usine et des exemples de code pour chaque fonctionnalité matérielle de la carte ESP32-S3, comme l’AMOLED, l’écran tactile, le RTC et la carte microSD. Comme pour la plupart des autres cartes LILYGO, elle est mieux adaptée aux utilisateurs expérimentés, mais j’ai l’impression que la société a fait des efforts supplémentaires pour améliorer la documentation par rapport à ce qu’elle fournit habituellement.

La carte ESP32-S3 T-Display-S3 AMOLED-1.43 est vendue sur AliExpress pour 29,98 $, frais de port inclus, et devrait bientôt être disponible sur Amazon avec d’autres cartes ESP32-S3 avec un écran AMOLED. Alors que j’ai mentionné que je n’avais jamais vu de carte ESP32-S3 avec un AMOLED rond dans l’introduction, LILYGO a déjà fabriqué un encodeur rotatif ESP32-S3 avec un écran tactile AMOLED de 1,2 pouces.
