T-Camera S3 – Une carte ESP32-S3 avec caméra, écran, capteur de mouvement PIR et microphone

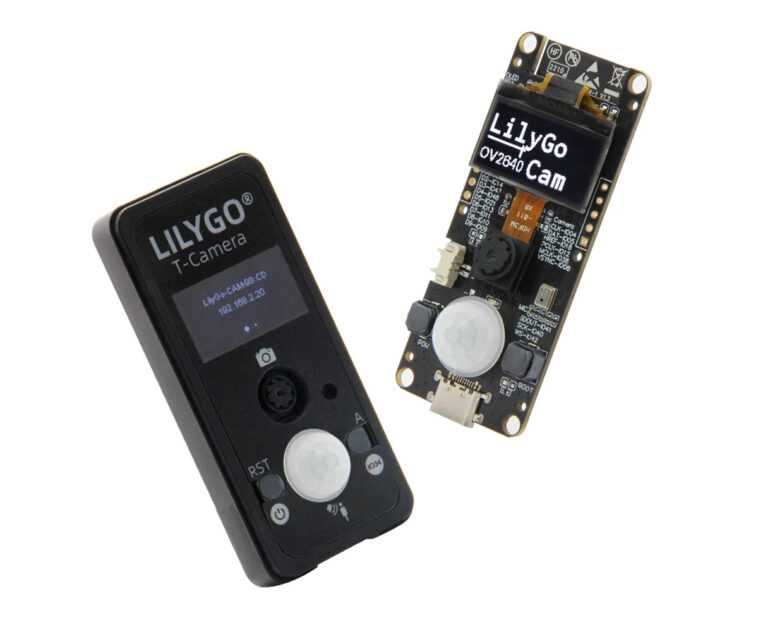

LilyGO a lancé une nouvelle carte caméra ESP32-S3 WiFi & BLE avec la T-Camera S3 comprenant également un petit écran, un capteur de mouvement PIR et un microphone, ainsi qu’une coque en plastique en option.

La T-Camera S3 est une évolution de la carte TTGO T-Camera ESP32 introduite en 2019 avec bon nombre des mêmes fonctionnalités, mais le microcontrôleur ESP32 a été remplacé par un microcontrôleur ESP32-S3 avec des extensions vectorielles qui le rendent adapté à l’apprentissage automatique et applications de vision par ordinateur. La nouvelle carte est également livrée avec un flash SPI plus grand de 16 Mo, plus d’E / S et quelques autres petits changements.

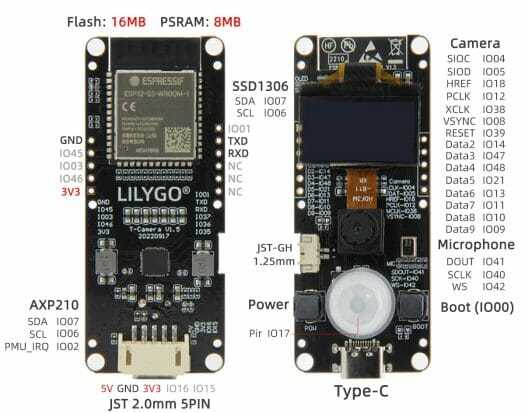

Spécifications de la T-Caméra S3 :

• ESP32-S3-WROOM-1 module sans fil
  • SoC – Microcontrôleur Tensilica LX7 double cœur ESP32-S3FN16R8 @ 240 MHz (Remarque: ce SKU n’est pas répertorié dans la fiche technique officielle ESP32-S3) avec
    • 2,4 GHz 802.11n WiFi 4 et Bluetooth 5.0 Connectivité LE
    • Mémoire – PSRAM 8 Mo
    • Espace de rangement – 16 Mo Flash SPI
• Caméra – Caméra OV2640 2MP (OV2640 5MP en option)
• Affichage – Écran OLED 0,96 « 128 × 64 connecté via un contrôleur d’affichage I2C SSD1306
• Audio – Micro
• USB – 1x USB Type-C port pour l’alimentation et la programmation
• Capteurs
  • Capteur de mouvement AS312 IRP
  • Capteur I2C de pression, d’humidité et de température BME280
• Expansion
  • Connecteur 5 broches avec IO16, IO155V, 3.3V et GND
  • Embase à 5 broches avec 3x GPIO, 3,3 V et GND
  • Embase à 6 broches avec UART (Tx, Rx) et 4x GPIO.
• Divers – Bouton de réinitialisation (sous la caméra) , Alimentation et démarrage boutons, DIRIGÉ
• Source de courant
  • 5V via USB Type-C Port
  • Prise en charge de la batterie LiPo via un en-tête à 2 broches et AXP210 puce de charge
• Dimensions
  • Carte seule : 69 x 28 x 18,5 mm (y compris le dôme PIR)
  • Coque seule : 75 x 35 x 12 mm

LilyGO indique que la carte T-Camera S3 peut être programmée avec le code Arduino IDE et VS. La société fournissait généralement un lien vers le référentiel avec des exemples de code, mais cette fois-ci, c’était un peu plus difficile à trouver, mais j’ai finalement pu localiser le référentiel « LilyGo-Cam-ESP32S3 » avec des exemples pour la caméra, PMU, écran, microphone, ainsi qu’un échantillon de réveil vocal, mais rien du capteur de mouvement PIR que je peux voir. Tout ce qui concerne l’ancienne carte de développement T-SIMCAM ESP32-S3 peut également aider à démarrer.

La carte LILYGO T-Camera S3 peut être acheté pour 18,68 $, frais de port comprisou 21,23 $ si vous avez également besoin de la coque en plastique.
