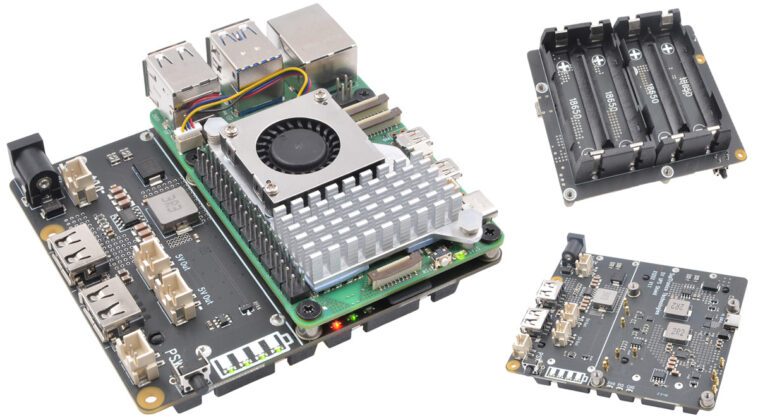

SupTronics Raspberry Pi 5 UPS HAT X1202 V1.1 prend quatre batteries 18650 délivrant jusqu’à 25 W

Pour les bricoleurs et les bricoleurs, il est crucial de garantir le fonctionnement fiable d’un projet Raspberry Pi, jour après jour, en particulier en cas de panne de courant. Auparavant, les solutions UPS Raspberry Pi étaient disponibles depuis des années avec des produits comme le Red Reactor de Pascal Herczog, PiJuice Zero, PiVoyager ou LiFePO4wered/Pi+ et bien d’autres. Mais le problème avec toutes ces anciennes solutions est qu’elles ne peuvent pas répondre aux besoins en énergie du nouveau Raspberry Pi 5, surtout lorsque le PCIe est actif et que d’autres périphériques y sont connectés. C’est là qu’intervient le SupTronics Raspberry Pi 5 UPS HAT.

Ce nouveau bouclier UPS SupTronics X1202 V1.1 comprend quatre batteries 18650 et peut fournir 5 V avec un courant de sortie plus élevé allant jusqu’à 5 A, ou 25 W de puissance. De plus, il comprend une commutation automatique de l’alimentation et une détection du niveau de la batterie via I2C, un système de jauge de carburant intégré, des mécanismes de protection de la batterie et une prise en charge de la charge rapide, ce qui en fait le premier onduleur Pi que nous ayons vu prendre en charge le Pi 5.

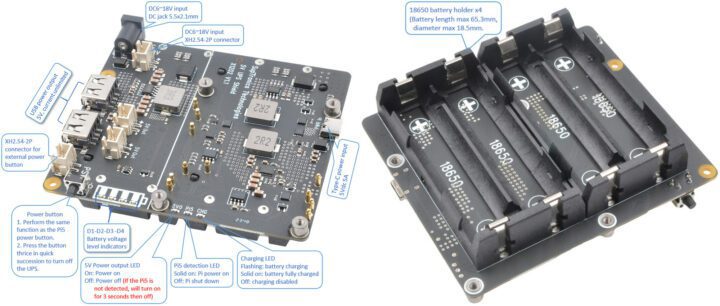

SupTronics Raspberry Pi 5 UPS HAT Spécifications

• Compatibilité – Raspberry Pi 5 modèle B
• Support de batterie – Support de batterie 18650 à 4 cellules
• Entrée de puissance
  • Plage d’entrée de 6 V à 18 V avec prise DC et connecteurs XH2.54
  • Entrée 5 V DC avec port USB-C intégré sur le HAT
  • Charge rapide 3A avec convertisseur DC-DC haute efficacité
• Sortie UPS
  • Jusqu’à 10 heures de fonctionnement continu (selon la batterie et l’utilisation)
  • Sortie 5,1 V ± 5 % maximum 5 A
  • MOSFET de puissance avancé pour une perte de puissance minimale
  • Connexion à broche Pogo pour l’alimentation Pi
  • Connecteurs XH2.54 et prises USB pour sortie 5V
• Fonctions de charge et de protection de la batterie
  • Charge rapide 3000 mA
  • Contrôle GPIO
  • Protection contre les surintensités et les surtensions
  • Protection de connexion inversée
  • Système de jauge de carburant Maxim pour la surveillance de la batterie
• Gestion de l’alimentation
  • Commutation transparente de l’alimentation de secours
  • Bouton d’alimentation intégré (bouton Pi miroir)
  • Mise hors tension automatique lorsque Pi s’éteint
  • Détection de perte de courant alternatif et de panne d’adaptateur
  • Mise sous tension automatique
  • Arrêt programmable basse tension
  • Consommation d’énergie en veille ultra faible
• Indicateurs
  • LED intégrées pour l’indication du niveau de charge
  • État d’alimentation et LED de détection Pi
• Dimensions – 97,4 x 85 mm

L’entreprise partage une liste d’instructions et d’avertissements de sécurité pour la plupart génériques parmi lesquels j’ai trouvé certains des plus importants :

• N’alimentez jamais votre Raspberry Pi via la prise USB Type-C lorsque vous utilisez le bouclier UPS X1202.
• N’utilisez pas de piles 18650 avec circuits de protection intégrés.
• Ne mélangez pas des piles anciennes et neuves et n’utilisez pas de piles de différentes marques.
• Lors de la décharge ou du chargement de la batterie, ne connectez pas les polarités dans le sens opposé

La société ne fournit pas de détails matériels spécifiques tels que les numéros de pièce ou les schémas des circuits intégrés sur sa page wiki. Cependant, ils offrent des informations sur la configuration du Raspberry Pi pour I2C et obtiennent les informations sur la batterie du HAT. De plus, il existe un schéma détaillé du PCB avec des dimensions pour référence.

Le Raspberry Pi 5 UPS HAT X1202 V1.1 est disponible à l’achat chez DFRobot au prix de 53$, sur Amazon au prix de 49$ sous la marque Geekworm, ainsi que sur le « Raspberry Pi Store » sur Aliexpress (sans rapport avec Raspberry Pi Limited, il appartient à une société appelée « Shanghai Xuan Core Technology »). Pour les spécifications détaillées du produit et des informations supplémentaires, vous pouvez visiter le site Web de SupTronics.
