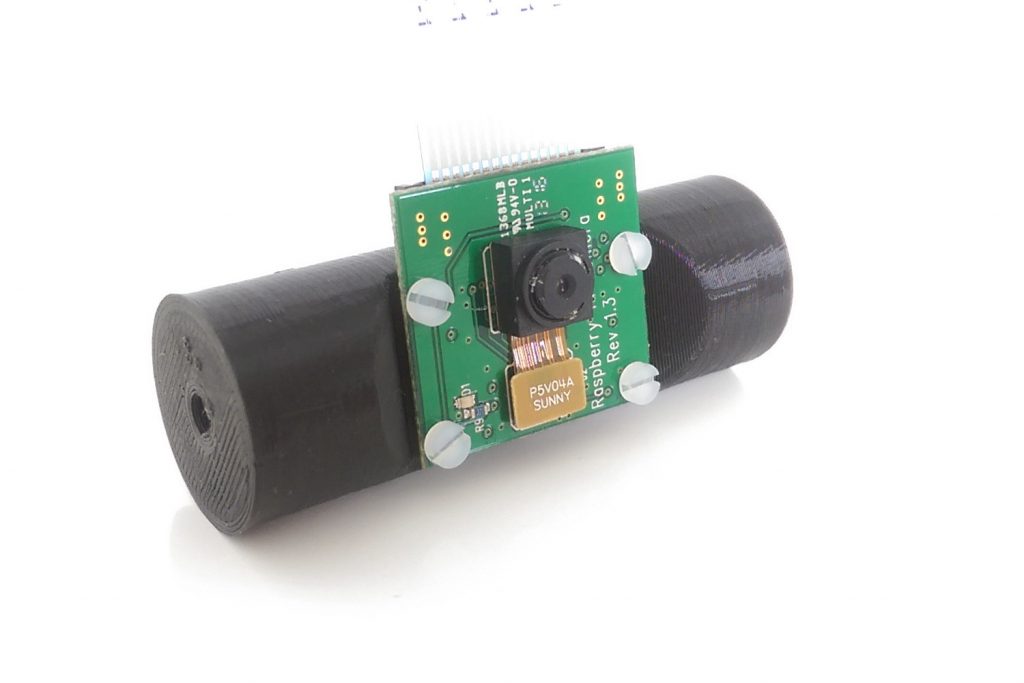

Cet objet de base peut être utilisé pour monter une caméra Raspberry Pi à l’aide de boulons en nylon de 2 mm à l’intérieur d’une boîte de jonction IP67. Il mesure 57,5 mm de large et s’adapte à l’intérieur de certaines boîtes de jonction en plastique ABS scellées IP67 mesurant 73x80x53mm.

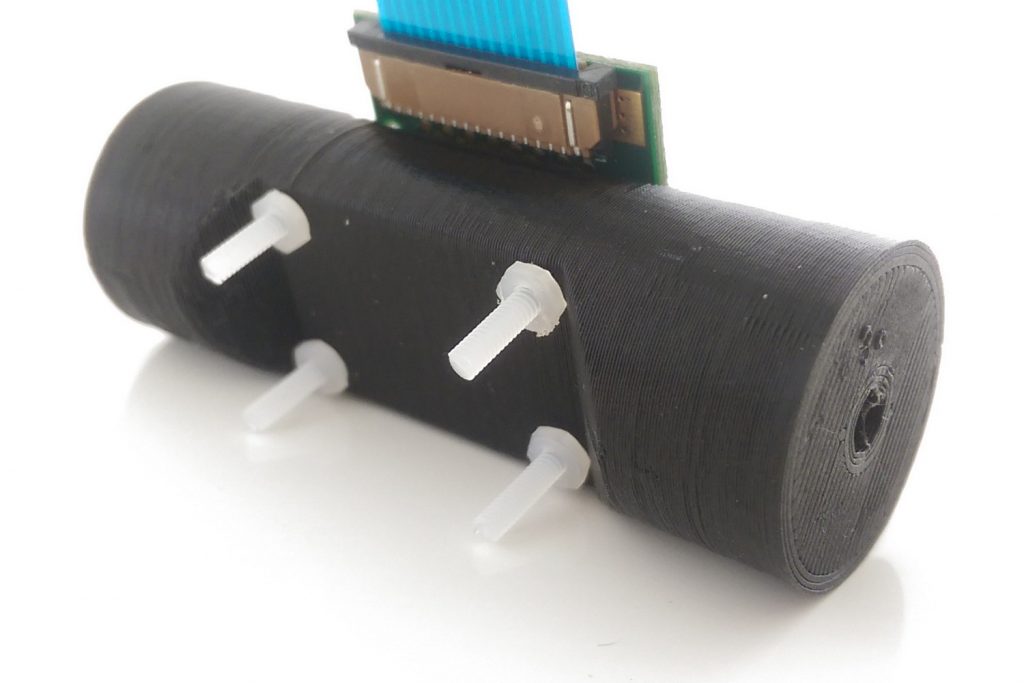

Je l’ai créé pour monter une caméra à l’intérieur d’un boîtier résistant aux intempéries pour servir de caméra de sécurité. Le cylindre peut être tourné dans la boîte pour ajuster l’angle d’inclinaison de la caméra.
Caractéristiques
Trou central : 4 mm de diamètre pour accepter une barre filetée de 3 mm
Longueur totale : 57,5 mm
Rayon du cylindre : 10mm
Épaisseur de la section centrale : 10 mm
Longueur de boulon nylon recommandée : 15 mm
Le cylindre n’a pas à faire face à de nombreuses forces, donc un remplissage de 10 à 20 % est parfait. Comme pour tous les trous imprimés, il est préférable de les nettoyer avec un foret approprié, en particulier les trous pour les boulons de la caméra de 2 mm.
J’ai utilisé des écrous nyloc de 3 mm à l’extrémité de la barre filetée pour fixer le cylindre en position.
Boîte de dérivation
La boîte de jonction utilisée est un Evatron IP67 ABS (Série DE) 80x73x53mm avec 2 x M20 Knockouts. J’aime ce style car il existe dans une version avec un couvercle transparent.
Voici un lien vers l’article sur RapidOnline.com :
https://www.rapidonline.com/evatron-ip67-abs-2-x-m20-knockout-enclosures-de-series-200141
Fichiers STL d’imprimante 3D
La monture est disponible sur Thingiverse pour télécharger et imprimer :
avec une monture magnétique pour fixer l’objectif :
-
