STMicro VD55G1 – Un petit capteur de caméra I3C à obturateur global de faible consommation pour la vision par ordinateur

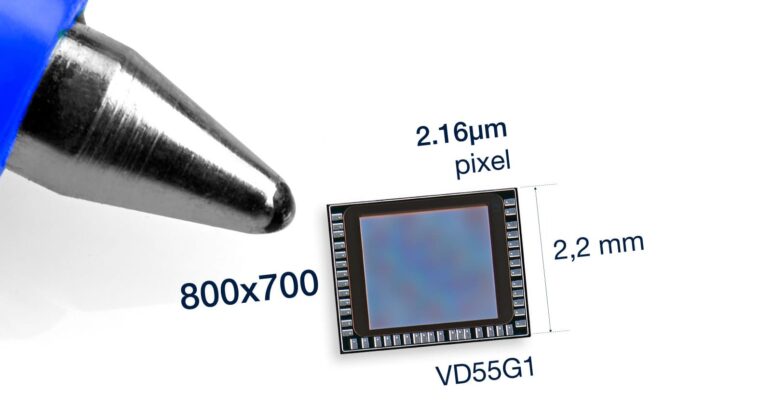

STMicro VD55G1 est un nouveau capteur de caméra I3C à obturateur global avec une petite taille de puce de 2,7 x 2,2 mm, une résolution native de 804 x 704 pixels et consommant environ 1 mW dans son mode autonome « ​​toujours allumé » pour réveiller l’hôte lorsqu’un mouvement est détecté. .

Les capteurs de caméra sont disponibles avec un obturateur roulant ou global, la plupart étant du premier type, mais comme nous l’avons vu dans nos critiques des caméras à obturateur global See3CAM_24CUG (USB 3.1) d’e-Con Systems et Raspberry Pi Global Shutter (MIPI CSI). , ce dernier est bien meilleur pour capturer clairement les objets en mouvement à des fréquences d’images élevées avec moins d’artefacts qu’avec des caméras roulantes. Le capteur à obturateur global VD55G1 bénéficiera également du même avantage, mais est proposé dans un boîtier plus petit fonctionnant sur MIPI CSI et/ou I3C, ce qui le rend adapté aux appareils dotés de petites batteries utilisés dans des applications telles que le suivi oculaire ou l’estimation de mouvement.

Spécifications du STMicro VD55G1 :

• Technologie d’obturation globale compacte (40 nm/65 nm)
• Résolution – 804 x 704 pixels
• Taille des pixels – 2,16 x 2,16 μm
• Taille du tableau – 1,73 x 1,73 mm
• Fréquence d’images – 170 ips à 800 × 700, 260 ips en VGA et 460 ips à 320 × 240
• Performances optiques –
  • Pic d’efficacité quantique (QE) >= 90 %
  • Fonction de transfert de modulation (MTF) 940 nm à 55 % Nyquist/2, plage dynamique de 65 dB
• FAI
  • Correction dynamique des pixels défectueux
  • Contrôle intelligent des pixels de bruit (réduction du bruit de 3 dB à 9 dB)
  • Exposition multi-auto intégrée. Exposition automatique indépendante par contexte
  • Exposition différente pour chaque pixel sur la même image (jusqu’à 3 expositions par image)
  • Gamma linéaire par morceaux (PWL), une configuration par contexte, 4 points x/y par configuration
  • Recadrage, regroupement analogique et numérique (x2 et x4) et sous-échantillonnage (x2 et x4)
  • Lecture miroir/retournant
• Caractéristiques et divers.
  • Mode différentiel – suivi ultra-rapide des modifications, image semblable à un événement
  • Suppression de l’arrière-plan, sans traitement par l’hôte
  • Spatial HDR, permettant 90 dB+, sans images fantômes ni latence
  • Jusqu’à 4x sorties LED avec contrôle PWM
  • OTP 1024 bits disponible pour l’utilisateur/hôte
  • Capteur de température intégré avec une précision de ± 2°C [25°C; 85°C]
• Interface hôte
  • MIPI CSI-2 à voie unique pour les données vidéo configurable entre 400 Mbps et 1,2 Gbps
  • I3C, 10 fois plus rapide que I2C et rétrocompatible, avec prise en charge de 320 × 240 jusqu’à 10 ips ou 400 × 400 jusqu’à 5 ips
• Consommation d’énergie
  • Mode de réveil automatique avec détection permanente de changement de scène (hôte éteint)
    • 1,0 mW à 1 Hz
    • 1,5 mW à 5 Hz
    • 2,7 mW à 10 Hz
  • 800 × 700 (QI complet, exposition de 5 ms) – 7 mW à 10 ips, 35 mW à 48 ips
  • 640 × 480 (Full IQ, exposition de 5 ms) – 6 mW à 10 ips, 29 mW à 48 ips
  • Mise à l’échelle de la consommation d’énergie avec fonctionnalités/framerate et veille logicielle
• Dimensions – 2,7 x 2,2 mm (plus petit que les équivalents VGA selon STMicro)
• Plage de température – -30°C à 85°C

Le capteur VD55G1 se retrouvera dans des appareils tels que des casques AR/VR, des robots personnels et industriels, des drones, des lecteurs de codes-barres et des équipements reposant sur la biométrie et les gestes, la vision embarquée ou la reconnaissance de scènes. Le capteur de caméra à obturateur global sera particulièrement utile dans les applications où la détection proche infrarouge est importante et les scènes avec mouvement ne nécessitant aucun artefact d’obturation.

Le STMicro VD55G1 est actuellement en cours d’échantillonnage, mais il en est encore au stade « aperçu » et le prix n’est pas disponible. Nous n’aurons pas à attendre si longtemps avant de le voir intégré dans les modules et produits puisque la production de masse est prévue pour démarrer en mars 2024. De plus amples informations peuvent être trouvées sur la page produit et dans le communiqué de presse.
