Stmicro a eu deux annonces hier. J’ai déjà couvert le lancement de la famille de microcontrôleurs STM32U3 ultra-low-puissance, donc aujourd’hui, je vais vérifier la nouvelle famille MCU sans fil 100 MHz STM32WBA6, Zigbee, le fil et la matière conçus pour des radios Bluetooth Le 6.0, Zigbee, et une matière conçue pour les appareils portables, les appareils de maison intelligente, les capteurs météorologiques éloignés, et plus.
Le STM32WBA6 est une évolution de la famille STM32WBA introduite l’année dernière, en particulier des STM32WBA54 et STM32WBA55 avec plusieurs des mêmes fonctionnalités SESIP (Norme d’évaluation de sécurité pour les plates-formes IoT) Certification de sécurité de niveau 3, mais obtient plus de mémoire et de flash avec 512KB de SRAM et jusqu’à 2mb de flash. La nouvelle famille STM32WBA6 gagne également une interface USB OTG à haute vitesse et des interfaces numériques supplémentaires telles que trois ports SPI, quatre ports I2C, trois USArts et un LPUART.

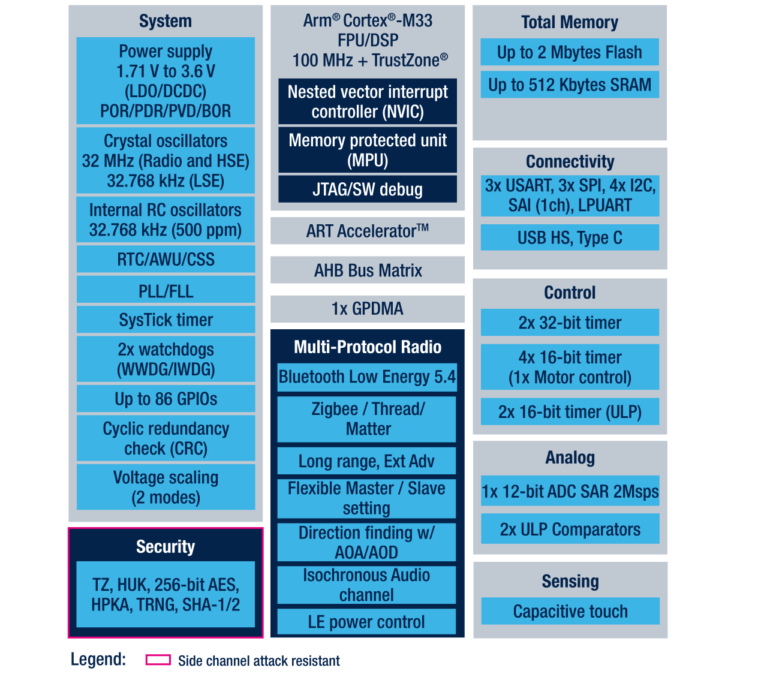

STMICRO STM32WBA6 Clés et spécifications clés:
- MCU Core – ARM Cortex-M33 à 100 MHz avec FPU et DSP
- Mémoire – jusqu’à 512 Ko SRAM, y compris 64KB avec chèque de parité
- Stockage
- Jusqu’à 2 Mo de flash à double banque avec ECC comprenant 512 kb avec des cycles de 100K
- Flash OTP de 512 octets
- Accélérateur d’art
- Sans fil
- Bluetooth Low Energy 6.0
- Capable à longue portée (LR)
- Jusqu’à 2 Mbps
- Prise en charge de l’audio Bluetooth Le
- Réseau de maillage
- -96 DBM Sensibilité à 1 Mbps
- Balun intégré pour réduire la bom
- Radio 802.15.4
- Zigbee, OpenThread, Matter
- -100 DBM Sensibilité à 250 kbps
- +10 dbm de sortie avec une faible consommation d’énergie
- Prise en charge de l’AP externe
- Mode simultané
- Bluetooth Low Energy 6.0
- Périphériques
- Jusqu’à 3x SPI, 4x I2C
- Jusqu’à 86x GPIOS (la plupart d’entre eux tolérants 5V) avec des capacités d’interruption, 14x E / Os avec une alimentation indépendante jusqu’à 1,08 V
- 4x UART (ISO 7816, IRDA, modem)
- USB – 1x USB OTG haute vitesse avec Phy intégré
- Audio – 1-ch Sai
- Analogique – ADC 12 bits jusqu’à 2,5 MSPS, comparateur 2x ULP
- Détection tactile avec jusqu’à des capteurs jusqu’à 24x pour les capteurs tactiles, linéaires et tactiles rotatifs
- Miniceaux 2x 32 bits, minuteries 4x 16 bits (1x pour le contrôle du moteur), 2x timeurs ULP 16 bits, 2x timeurs de système, RTC, 2x Watchdogs
- Contrôleur DMA à 8 canaux
- Sécurité
- Arm TrustZone
- AES, résistant aux attaques latérales PKA
- RTC ACTIVE TAMPER Activé
- Certification Target de niveau 3 SESIP: Conformité avec la marque de cyber-fiducie américaine et la directive de l’équipement radio de l’UE (RED)
- Secure Radio Update et empiler le firmware avec SBSFU / SFI
- Système de mise à niveau du firmware authentifié
- Gestion de l’énergie
- Tension d’alimentation – 1,71 V à 3,6 V
- Support LDO
- Alimentations d’alimentation en mode commuté (SMPS) pour les applications de faible puissance
- Consommation d’énergie (STM32WBA65PI)
- 120 Mode de secours NA (avec 16 broches de réveil)
- Mode de veille de 1,33 μA avec RTC
- 1,15 µA Mode de veille avec SRAM de 64 kilomètres
- 5,30 µA STOP 2 MODE AVEC 64 kmyte SRAM
- Mode d’exécution de 29 µA / MHz
- Radio: RX: 4.26 Ma; TX à 0 dBm: 5,94 Ma
- Packages
- UQFPN48 – 7 x 7 mm (pas de 0,5 mm)
- VQFPN68 – 8 x 8 mm (pas de 0,4 mm)
- WLCSP78 – 3,78 x 3,46 mm (pas de 0,35 mm)
- UFBGA121 – 6 x 6 mm (pas de 0,5 mm)
- Plage de températures – -40 à 85 ° C ou 105 ° C (selon le modèle)

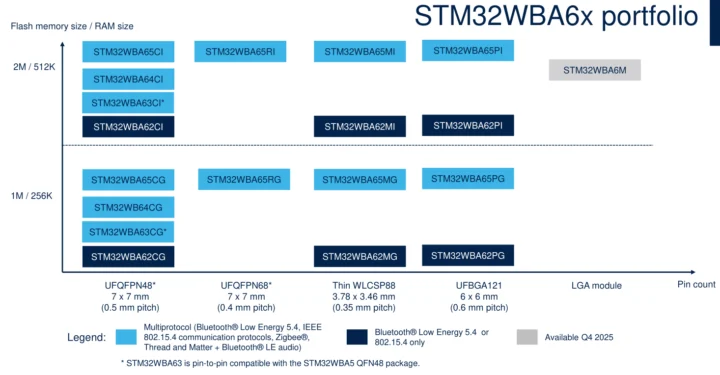

La nouvelle famille propose des pièces STM32WBA65 / 64 avec toutes les fonctionnalités, les appareils STM32WBA63 qui sont compatibles avec le STM32WVA55CX, et le STM32WBA62 avec des fonctionnalités essentielles (Bluetooth LE uniquement, non 802.15.4 Radio; LDO uniquement, pas de SMPS). Un module STM32WBA6M, par opposition au microcontrôleur, arrive également au quatrième trimestre 2025.

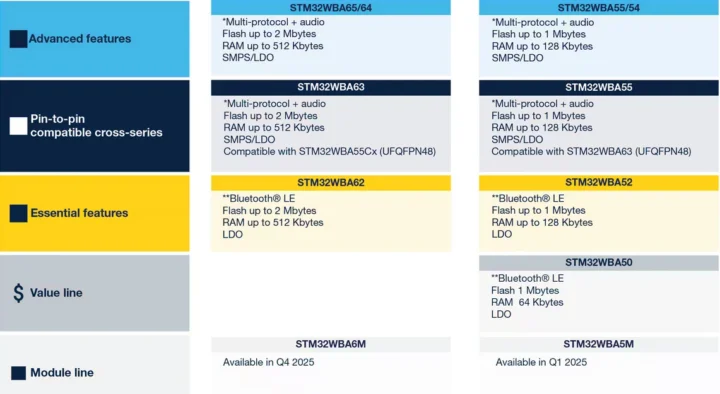

La différence entre les STM32WBA65 et STM32WBA64 est que le premier expédie toujours avec USB HD, LDO et SMPS, mais ce n’est pas nécessairement le cas pour STM32WBA64 comme on peut le voir dans le tableau ci-dessous.
Hardware and software development tools for the STM32WBA6 series include the STM32CubeWBA STM32Cube MCU Package for STM32WBA series, the X-CUBE-MATTER software package for Matter applications, the STM32WBA65RI-based NUCLEO-WBA65RI Nucleo-64 development board and STM32WBA65I-DK1 Discovery Kit with the latter offering a wider range of peripherals with Un écran OLED, un microphone numérique, trois LED utilisateur, un joystick utilisateur, deux prises audio 3,5, des en-têtes Arduino Uno V3, un connecteur Grove et un débogueur / programmeur Stlink-V3ec intégré.
Stmicro dit que les MCUS STM32WBA6 sont en production et au prix de 2,50 $ pour les commandes de 10 000 pièces. Le Nucleo-WBA65RI Development Board se vend 65 $ sur AVNET et le kit de découverte STM32WBA65I-DK1 pour 85 $. De plus amples informations peuvent être trouvées sur la page du produit et dans le communiqué de presse.
