STMICRO STM32WBA5MMG est un minuscule module sans fil avec Bluetooth LE 6.0, Zigbee 3.0 et OpenThread

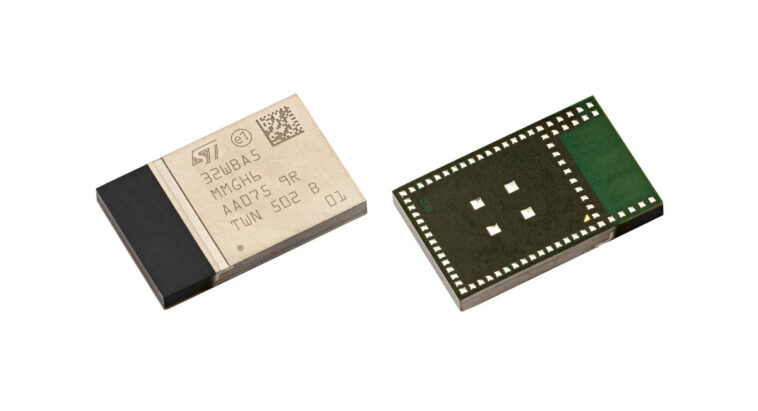

Le STM32WBA5MMG de STMICRO est un module sans fil 2,4 GHz à ultra-faible (12,5 x 8 mm), basé sur le microcontrôleur sans fil STM32WBA55UG avec prise en charge de Bluetooth 6.0 LE, Zigbee 3.0 et OpenThread.

La société ajoute en outre que la conception d’une carte pour le module ne nécessite aucune expertise RF, elle fournit une facture de matériaux entièrement intégrée (BOM) avec des cristaux de 32 MHz et 32 ​​kHz et une correspondance des antennes intégrée ou des configurations d’antenne externes facultatives, et sa compatibilité avec les PCB à 2 couches aide à réduire les coûts.

STM32WBA5MMG Spécifications:

• MCU sans fil – STMICRO STM32WBA55UG
  • CROC CORT 32 bits Cortex-M33 ARM avec TrustZone®, MPU, DSP et FPU
  • Mémoire – 128 kb sram, y compris 64 Ko avec chèque de parité
  • Stockage
    • Mémoire flash de 1 Mo avec ECC, y compris 256 Ko avec 100 kcycles
    • 512 octets (32 rangées) OTP
  • Accélérateur d’art – Cache d’instructions de 8 kb permettant l’exécution de l’État de 0 wait de la mémoire flash (fréquence jusqu’à 100 MHz, 150 dMIP)
  • Sans fil
    • Bluetooth Le 6.0
      • Taux de données jusqu’à 2 Mbps
      • Prise en charge de Le Audio
      • Support à la recherche de direction
      • Contrôle du pouvoir, canaux isochrones, publicité prolongée, publicité périodique, connexions sécurisées
    • 802.15.4 Radio pour fil, matière pour routeur de bordure et Zigbee 3.0
    • Power TX – jusqu’à +10 dBm avec 1 dB étapes
    • Sensibilité Rx – -96 DBM (Bluetooth LE à 1 Mbit / s), -97,5 dBm (IEEE 802.15.4 à 250 kbit / s)
• Antenne – Antenne intégrée avec IPD (appareil passif intégré); Configuration de l’antenne externe en option
• Périphériques – jusqu’à 33 E / OS (la plupart d’entre eux 5 tolérants en V) avec une capacité d’interruption, 2x SPI, 2x I2C, UART, ADC, etc… (Identique à STM32WBA55 MCU)
• Sécurité et cryptographie
  • Installation sécurisée du micrologiciel (SFI)
  • Accélérateurs de normes de chiffrement avancées (AES)
  • Accélérateur de clé publique (PKA)
  • Protection contre l’analyse différentielle de l’énergie (DPA)
  • Accélérateur matériel de hachage
  • Vrai générateur de nombres aléatoires (RNG)
  • UID 96 bits
  • Unité de calcul CRC
  • Protection de lecture et de masque flash (RDP et HDP)
  • Détection de sabotage
  • Root Hardware Unique Key (RHUK)
  • Débogue de fil série (SWD) et JTAG
• Misc – 32 MHz et 32 ​​kHz Crystals
• Tension d’alimentation – 1,71 à 3,6 V
• Faible puissance
  • SMPS et modes ultra-faible pour la longévité de la batterie
  • Consommation (identique à Stam32WBA55)
    • <140 Mode de veille NA
    • 0,9 μA en mode ULP avec une RAM complète
    • Jusqu’à 1,35 μA avec RTC et 64 Ko de RAM.
    • 30 µA / MHz en fonctionnant à 100 MHz
    • Courant Radio TX de 5,2 ma bleus
• Package – SIP-LGA76 (12,5 x 8 mm)
• Plage de températures – -40 ° C à 85 ° C
• Certifications
  • Terminé – CE, FCC, ISED, MIC, ROHS, RECHER
  • Planifié – KC, NCC, SRRC, Anatel
  • Conforme EcoPack2

Le module est pris en charge par le package MCU STM32Cubewba avec une pile de protocole libre entièrement libre, des bibliothèques de logiciels et des exemples utilisables avec STM32cubeide ou des ides tiers comme IAR Embedded Workbench ou MDK-arm.

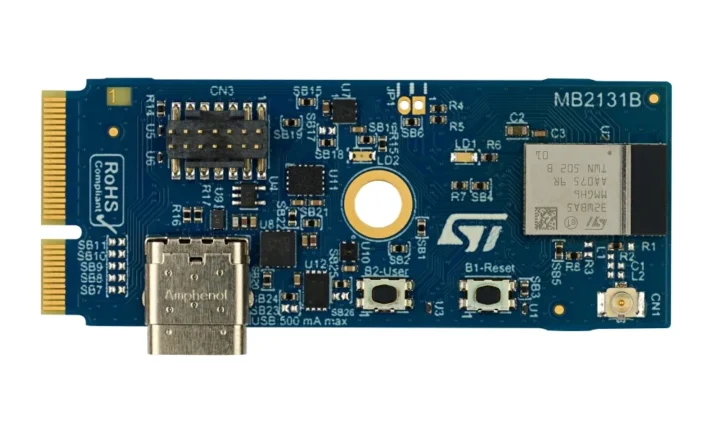

Le moyen le plus simple de commencer est le tableau d’extension de connectivité B-WBA5M-WPAN avec les spécifications suivantes:

• Module sans fil – STM32WBA5MMG comme décrit ci-dessus
• Stockage – 256kbit en série i2c Bus eeprom
• Capteurs MEMS
  • Capteur de température à haute précision
  • Accéléromètre 3D et gyroscope 3D
• Interface hôte – Connecteur de touche électronique M.2 avec interfaces UART, SPI, I2C et SAI, ainsi que des signaux de puissance
• Débogage – Connecteur de débogage STDC14 (CN3) pour le débogueur externe Stlink-V3set
• Mission
  • LED de l’utilisateur
  • Boutons utilisateur et réinitialise
• Alimentation – USB Type-C ou via M.2 Connecteur Ekey

Le STM32WBA5MMG est conçu pour la domotique, le bien-être, les soins de santé et les trackers personnels, les jeux et les jouets, les balises et les accessoires et les applications industrielles comme la série STM32WBA5X, mais la conception devrait être plus facile car le module est déjà certifié et est compatible avec les PCB à 2 couches.

Le module sans fil STM32WBA5MMG se vend 5,4 $ par unité pour 10 000 commandes, et la carte d’extension de connectivité B-WBA5M-WPAN est proposée pour 37,51 $ en unités uniques. Plus de détails peuvent être trouvés sur les pages de produits du module sans fil et de la carte d’extension & t; / a>.
