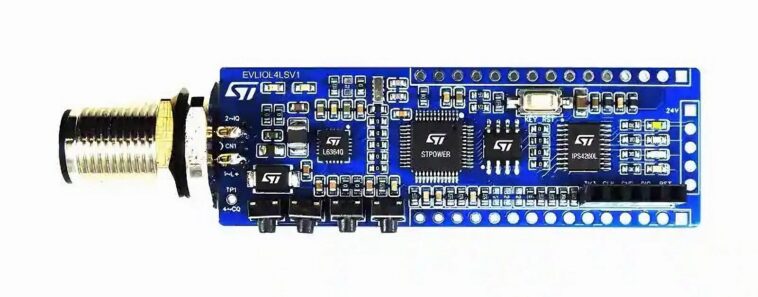

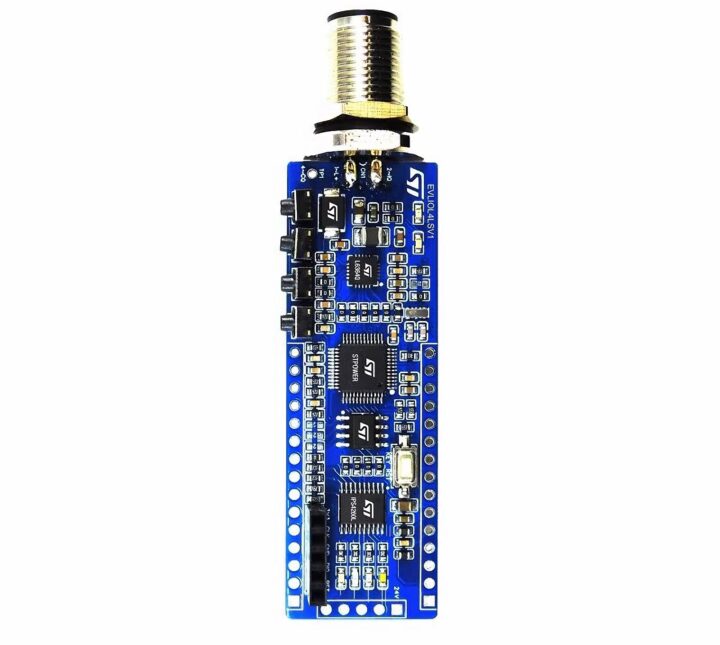

STMicro a annoncé la carte d’actionneur IO-Link EVLIOL4LSV1, une conception de référence basée sur un microcontrôleur STM32G071CB Cortex-M0+ destinée aux fabricants commerciaux avec une pile de protocoles et un logiciel d’application intégrés.
Destiné aux balises industrielles et aux alarmes d’appareils électroménagers, l’EVLIOL4LSV1 combine l’émetteur-récepteur IO-Link double canal L6364Q (communications) et le commutateur d’alimentation intelligent IPS4260L (pour piloter des charges industrielles). La carte d’actionneur IO-Link EVLIOL4LSV1 est alimentée par un microcontrôleur Arm-Cortex-M0+ STM32G071CB qui héberge la pile propriétaire et le logiciel d’application et communique avec l’émetteur-récepteur et l’interrupteur d’alimentation côté bas niveau.
La carte d’évaluation peut être utilisée pour tester les circuits intégrés IPS4260 et L6364Q. Il dispose d’un connecteur M12 à 4 broches pour un maître IO-LINK et d’un connecteur SWD à 5 broches pour la programmation. Il peut également s’interfacer directement avec les systèmes de signalisation, allant des tours lumineuses intelligentes dans l’automatisation industrielle aux alarmes en entonnoir pour la surveillance des quantités.
L’émetteur-récepteur intégré est protégé contre les interférences électromagnétiques et prend en charge les vitesses COM2 et COM3. Il offre plusieurs modes de fonctionnement : mode mono-octet, multi-octet et transparent, dans lesquels le MCU prend le contrôle des communications IO-Link via une interface UART.
Le commutateur d’alimentation côté bas IPS4260L comporte quatre sorties pour piloter des charges connectées à une tension d’alimentation. Il prend en charge une large plage de tensions de fonctionnement de 8 V à 50 V, une plage de courant programmable par sortie de 0,5 A à 3 A et comprend des protections intégrées contre les surcharges et la surchauffe pour chaque canal. De plus, la carte d’actionneur intègre la diode TVS SMBJ30CA de ST pour protéger le rail d’alimentation des impulsions de surtension avec 2 couplages.
Renesas avait déjà publié une solution similaire avec la carte d’évaluation ZSSC3286 pour ses circuits intégrés IO-Link.
Spécifications EVLIOL4LSV1 :
- Microcontrôleur – MCU Arm Cortex-M0+ « grand public » STMicro STM32G071CBT6 à 64 MHz avec 128 Ko de flash, 36 Ko de RAM
- Périphériques
- Interface IO-Link Classe A basée sur l’émetteur-récepteur de périphérique IO-Link double canal L6364Q
- 4 canaux de sortie Low-Side basés sur l’IPS4260L (commutateur d’alimentation intelligent Low-Side)
- Connectivité – connecteur M12 à 4 broches, connecteur SWD à 5 broches
- Entrée – 4x boutons utilisés comme canal d’entrée numérique
- Tension de fonctionnement – 18 V à 30 V CC

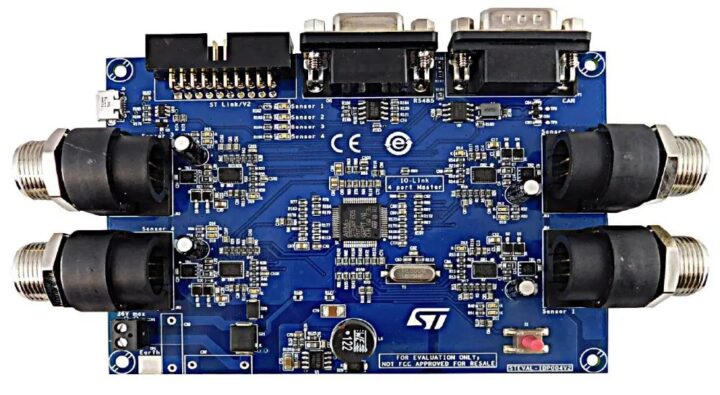

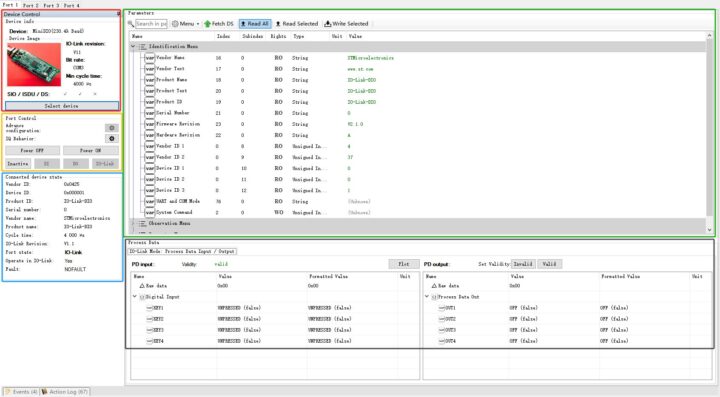

La carte d’actionneur EVLIOL4LSV1 peut être connectée à n’importe quelle carte principale IO-Link via le connecteur M12 à 4 broches tel que le STEVAL-IDP004V2 illustré ci-dessus et contrôlée avec le logiciel GUI TEConcept IO-Link Control Tool. Il est disponible au prix de 23 $ chez les distributeurs eStore et ST. Plus d’informations peuvent être trouvées sur la page produit et dans la publication communautaire associée.
