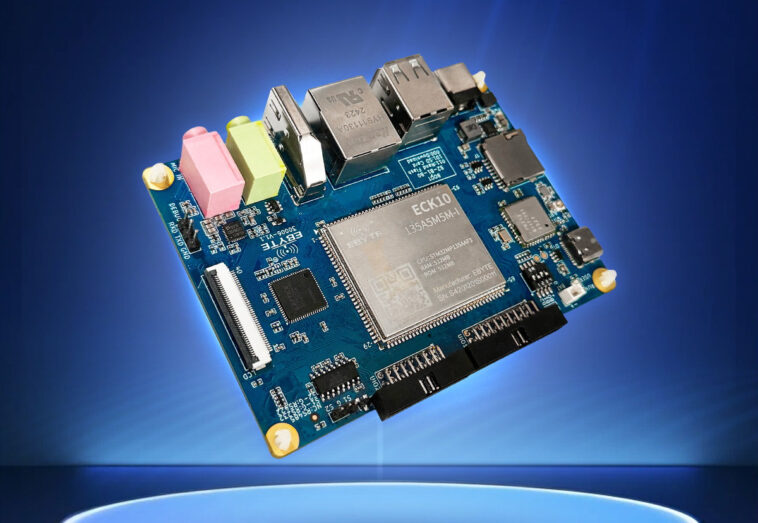

EBYTE ECB10-135A5M5M-I est un ordinateur monocarte (SBC) pico-ITX équipé d’un petit module CPU STM32MP135 Arm Cortex-A7 de la société équipé de 512 Mo de DDR3L, de 512 Mo de flash NAND, d’un PHY Gigabit Ethernet et de circuits d’alimentation.

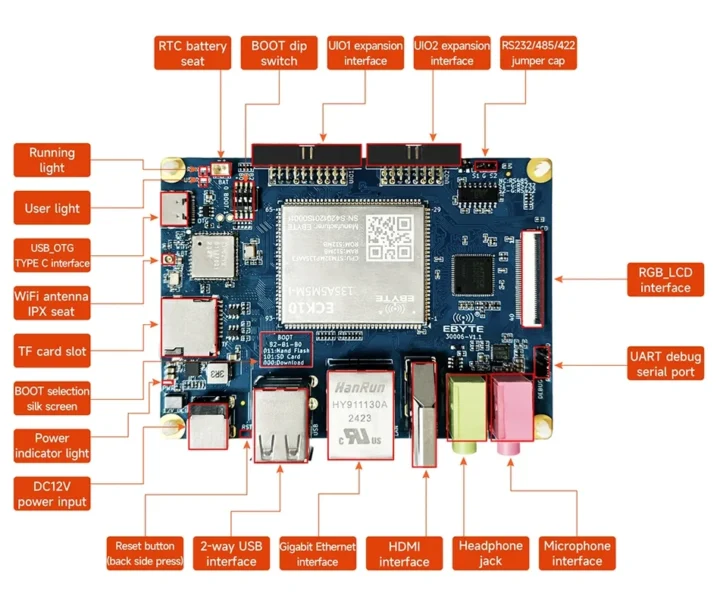

Le SBC de qualité industrielle lui-même comprend des connecteurs RVB et HDMI 2.0 prenant en charge une résolution jusqu’à 1366 × 768, des prises d’entrée et de sortie ligne 3,5 mm, plusieurs connecteurs USB et deux ports d’extension « UIO » avec RS485, RS485, CAN Bus, GPIO et d’autres E/S. Ces caractéristiques rendent la carte adaptée à l’automatisation industrielle, aux villes intelligentes, aux terminaux d’affichage et de contrôle et à d’autres applications industrielles.

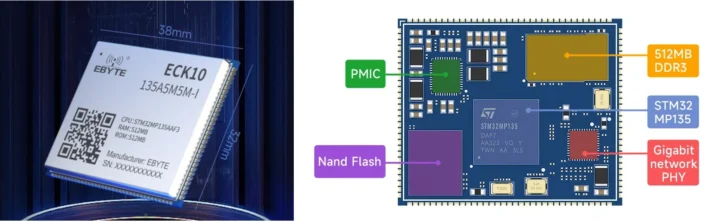

Spécifications EBYTE ECB10-135A5M5M-I :
- Carte mère EBYTE ECK10-135A5M5M-I
- SoC – STMicro STM32MP135AAF3 monocœur Arm Cortex-A7 cadencé à 650 MHz
- Mémoire système – 512 Mo DDR3L
- Stockage – Flash NAND SLC de 512 Mo
- Mise en réseau – PHY Gigabit Ethernet
- Interface hôte – trous de tampon à 128 broches
- Gestion de l’alimentation
- Entrée d’alimentation 3,3 V/1 A
- PMIC-STPMIC1APQR
- 2x LDO 1,7-3,0 V avec un courant maximum de 350 mA
- Dimensions – 38 x 32 mm
- Stockage – Emplacement pour carte MicroSD
- Interfaces d’affichage
- Interface d’affichage parallèle FPC 40 broches jusqu’à WXGA (1366 × 768) à 60 Hz ; Prise en charge RGB888 et écran tactile
- HDMI 2.0 jusqu’à WXGA
- Audio
- Prise de sortie ligne 3,5 mm (verte)
- Prise microphone 3,5 mm (rose)
- Réseautage
- Port Gigabit Ethernet RJ45
- WiFi 2,4 GHz et Bluetooth utilisant un connecteur d’antenne IPEX
- USB
- 2 ports hôtes USB 2.0 Type-A
- 2x interfaces USB 2.0 via les ports d’extension UIO
- 1x port USB Type-C OTG
- Extension – 2x connecteurs d’extension UIO avec
- 4x GPIO
- 1x CAN FD
- 1x RS485/422/232 jusqu’à 10 Mbps (RS485) ou 250 Kbps (RS232)
- 1x UART, 2x I2C
- Signaux des boutons de réinitialisation et d’alimentation
- 2x 5V/1A et 2x 3,3/V/1A
- Débogage – en-tête UART à 3 broches
- Divers
- Bouton de réinitialisation
- LED d’alimentation, « Exécution » et utilisateur
- Chien de garde
- RTC avec connecteur de batterie
- Cavalier de sélection RS485/422/232
- Commutateur de démarrage DIP pour la sélection de flash, OTG ou carte SD
- Alimentation – entrée 12 V/1 A CC
- Dimensions – 100 x 72 mm (facteur de forme Pico-ITX)
- Plage de température – 40 à +85°C
Un BSP Linux embarqué est proposé avec le noyau 6.1.128, U-boot-2022.10, tous les pilotes de périphériques, un Ubuntu 18.04 !! image avec les outils de développement du bureau XFCE, Buildroot et STM32Cube. Je n’ai pas trouvé de lien de téléchargement, donc je suppose que c’est uniquement destiné aux clients. Il existe cependant un « Guide d’application du logiciel » et un « manuel du produit » contenant plus d’informations pour commencer, que vous trouverez sur la page du produit.
Bien qu’il s’agisse du premier SBC Pico-ITX STM32MP135 que nous avons couvert, je peux voir qu’iWave Systems en a également créé un basé sur son système sur module iW-RainboW-G54S compatible OSM avec 512 Mo de RAM et un flash eMMC de 4 Go. Mais nous avons déjà parlé de plusieurs autres modules et SBC STM32MP13x, notamment le SoM Digi ConnectCore MP13 avec WiFi 5 et Bluetooth 5.0, le système sur module et kit de développement MYiR Tech MYC-YF13X et le contrôleur industriel ultra-compact M5Stack CoreMP135.
EBYTE vend l’ordinateur monocarte ECB10-135A5M5M-I sur AliExpress pour 74,99 $, frais de port compris et le module CPU pour 26,99 $. Mais pour une raison étrange, il existe également un kit avec le module CPU et un écran de 7 pouces (1024×600) sur ce dernier lien au prix de 64,99 $.
