SQUIXL Devkit alimenté par batterie paires Affichage à écran tactile de 4 pouces avec Wifi et Bluetooth SoC ESP32-S3

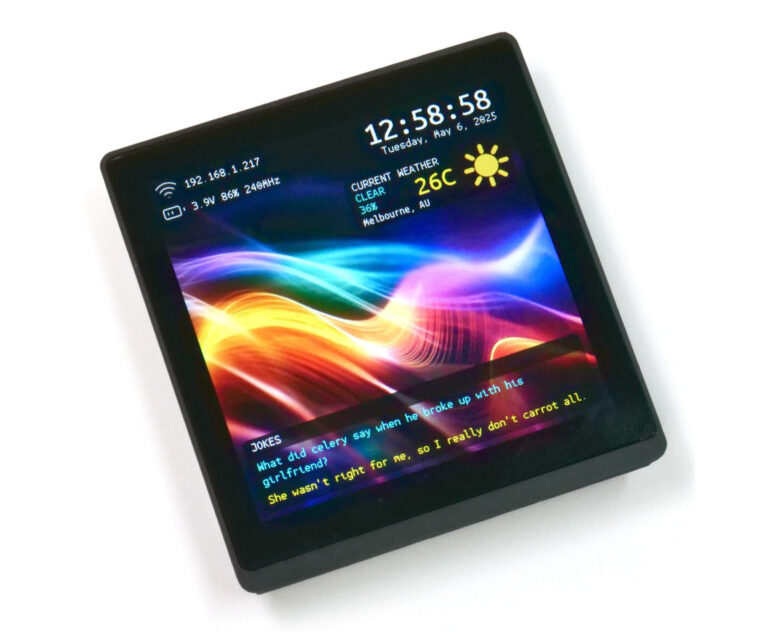

Squixl de Maker inattendu est un WiFi ESP32-S3 à batterie et un contrôleur IoT Bluetooth et une plate-forme de développement avec un écran tactile de 4 pouces avec une résolution 480 × 480.

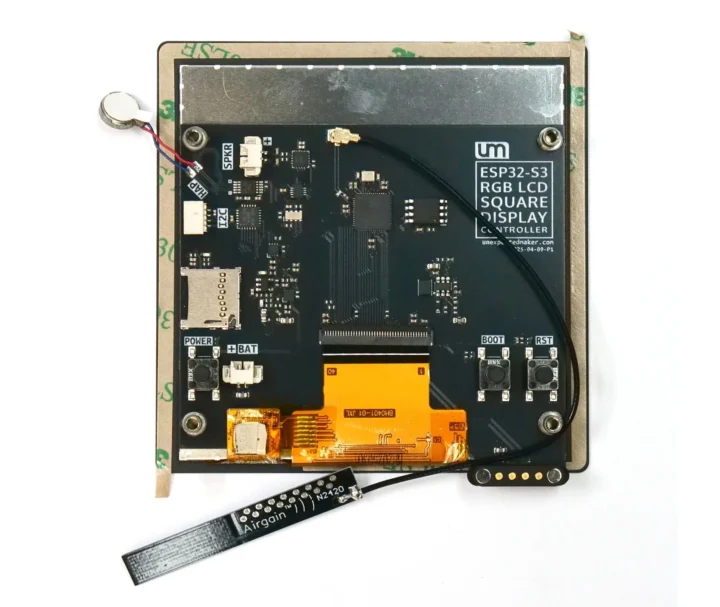

Conçu pour les fabricants, les ingénieurs matériels, les développeurs intégrés et les amateurs de domotique, le Squixl s’intègre à 8 Mo de PSRAM et à un flash SPI de 16 Mo pour de nombreuses ressources pour le micrologiciel. Les autres caractéristiques incluent une carte microSD, un amplificateur avec connecteur de haut-parleur, un pilote et un moteur haptiques, un RTC et un connecteur STEMMA / QT pour l’expansion.

Spécifications Squixl:

• WISOC – Systèmes EspressIF ESP32-S3
  • CPU – Tensilica double-core lx7 @ jusqu’à 240 MHz avec des instructions vectorielles pour l’accélération de l’IA
  • Mémoire – 512KB RAM
  • Sans fil – 2,4 GHz WiFi 4 et Bluetooth 5.0 LE + Mesh
• Mémoire – 8 Mo octal psram
• Stockage
  • Flash qspi 16 Mo
  • Emplacement pour carte microSD (multiplexé avec un audio amplifié)
• Affichage – 480 × 480 RVB Affichage avec touche capacitive (GT911)
• Audio
  • Amplificateur audio MAX98357A I2S (multiplexé avec emplacement pour carte microSD)
  • 8 ohms, connecteur de haut-parleur 2W
• Expansion
  • STEMMA / QT pour une expansion I2C supplémentaire
  • IO Expander (LCA9555)
  • IO MUX (TMUX1574RSVR)
• Mission
  • Power, IO0 / Boot et réinitialiser les boutons
  • DRV2605L HAPTIQUE ET MOTEUR
  • RV-3028-C7 I2C RTC à faible puissance
  • Connecteur magnétique + adaptateur USB
  • Protection ESD sur l’USB et les boutons
  • Antenne interne à gain élevé
• Gestion de l’énergie
  • Batterie de 1 500mAh 1s
  • Charge de batterie Lipo
  • Max1704x I2C Batterie Gauge de carburant
  • Circuit de détection de présence 5V
• Dimensions – TBD

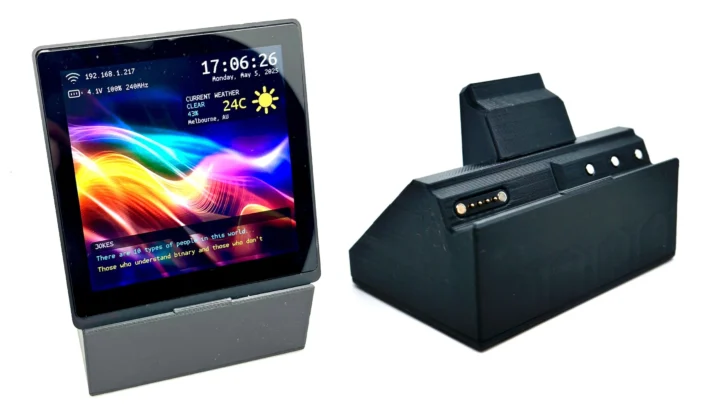

Un fabricant inattendu a également conçu un quai en option pour le Squixl. Il utilise le connecteur USB magnétique sur le Devkit, qui peut être facilement inséré et supprimé sans avoir besoin de boucher ou de débrancher les câbles. Le quai est disponible en deux parties avec deux petites vis M2.5 que les utilisateurs doivent assembler. Il a été conçu de cette façon pour prendre moins de place et réduire les frais d’expédition.

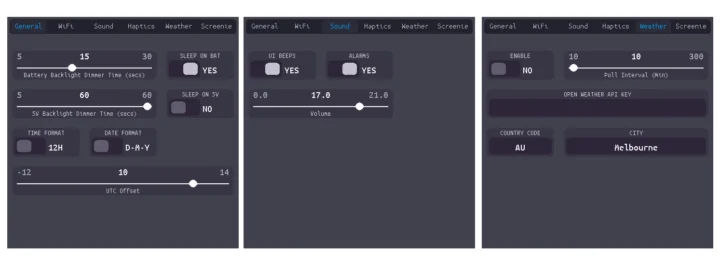

Le Squixl Devkit est expédié avec un firmware Arduino développé avec Platformo, mais l’ide Arduino sera bientôt pris en charge également. Le firmware d’expédition s’appuie sur la bibliothèque Squixl et est conçu pour présenter les capacités du Devkit ESP32-S3 et propose un gestionnaire WiFi pour la configuration initiale, une horloge, un affichage météo local utilisant une clé API Open Weather, un affichage de blague aléatoire, etc. Vous trouverez le code source du firmware d’expédition sur le référentiel GitHub Squixl-Devos, et il y a un référentiel séparé avec des échantillons Arduino et LVGL, et un firmware Micropython. La prise en charge de CircuitPython est également en cours.

Les solutions ESP32-S3 avec un écran de 4 pouces sont quelque peu populaires, car nous avons déjà vu de tels produits avec le kit de démonstration MATOUCH_ESP32-S3 de 4 pouces, a consulté l’indicateur Sensecap du studio avec Lorawan, et le panel T Lilygo, qui ajoute également un ESP32-H2 dans le mélange pour le zigbee, le thread et la connectivité de la matière. La principale caractéristique de différenciation du Squixl Devkit est qu’elle est portable car elle est alimentée par batterie.

Le Squixl est vendu sur l’atelier inattendu de Maker pour 99 $ plus d’expédition, et le quai ajoute 29 $ si vous en avez besoin. Ils n’en produisent pas beaucoup, et 20 pièces (deuxième lot) ont été ajoutées ce matin, avec 16 unités restantes au moment de la rédaction de cet article.
