Spécification COM-HPC 1.2 publiée avec le facteur de forme COM-HPC Mini 95 x 70 mm

PICMG a annoncé la sortie de la spécification COM-HPC 1.2 ajoutant le facteur de forme COM-HPC Mini qui a à peu près la taille d’une carte de crédit (90 x 75 mm) ou la moitié de la taille du prochain plus petit facteur de forme COM-HPC, mais qui donne toujours accès à interfaces haut débit telles que PCIe Gen5, USB4 et 10GbE.

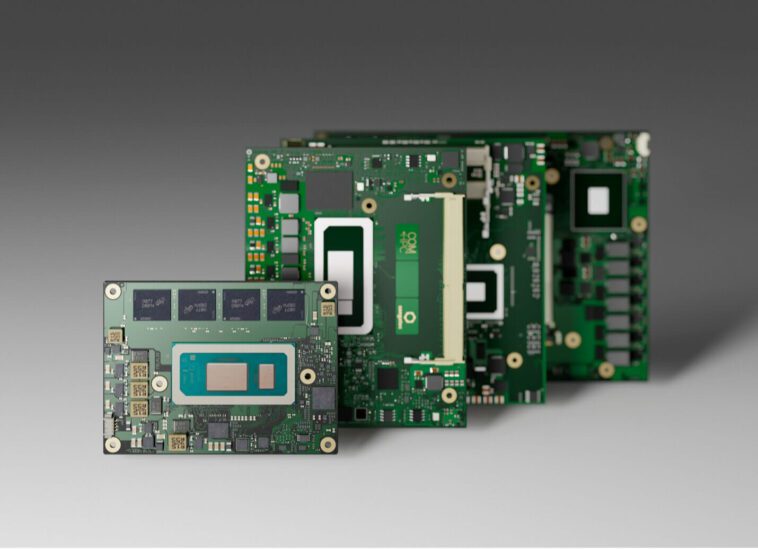

Le facteur de forme COM-HPC « High-Performance Computing » a été introduit il y a quelques années pour les processeurs plus puissants (TDP plus élevé) avec prise en charge de PCIe Gen4 (le facteur de forme COM Express ne peut pas bien gérer les vitesses d’horloge et les débits PCIe Gen 4). , et jusqu’à présent quatre tailles étaient disponibles avec des modules COM-HPC de type client mesurant 95 x 120 mm (taille A) à 160 x 120 mm (taille C) et des modules de type serveur mesurant soit 160 x 160 mm (taille D) ou 200 x 160 mm (taille E) dimensions. Le COM-HPC Mini apporte un format plus petit (95 x 60 mm) de la taille d’une carte de crédit à la norme COM-HPC pour des applications telles que les robots mobiles autonomes, les drones, les équipements mobiles de test et de mesure 5G et d’autres applications de pointe.

Afin d’obtenir une taille plus petite, les modules COM-HPC 1.2 « Mini » sont livrés avec un seul connecteur à 400 broches avec les interfaces suivantes :

• Stockage – 2x ports SATA (partagés avec les voies PCIe)
• Affichage – 1x eDP, 2x DDI
• Mise en réseau – 2 ports Ethernet NBASE-T 10 Gbit/s
• USB
  • 8x voies SuperSpeed ​​(pour USB4/ThunderBolt, USB 3.2 ou DDI)
  • 8x USB 2.0
• PCIe – 16x voies PCIe (PCIe 4.0 ou PCIe 5.0)
• Divers – Démarrez les signaux SPI et eSPI, UART, CAN, Audio, FUSA et de gestion de l’alimentation.
• Tension d’E/S – 1,8 V sur la plupart des broches (alors qu’elle est de 3,3 V sur les modules COM-HPC plus grands)
• tension d’entrée – 8 V à 20 V CC
• Puissance d’entrée – Jusqu’à 107 W
• Dimensions – 95 x 70 x 15 mm (épaisseur du haut de la carte support jusqu’au sommet du dissipateur de chaleur)

Les caméras sont toujours prises en charge via un connecteur FFC exposant une interface MIPI CSI. C’est à peu près tout ce que nous savons pour l’instant, car même si la spécification COM-HPC 1.2 a été publiée et est disponible en téléchargement, il en coûte 750 euros pour y accéder, et j’ai obtenu la plupart des informations ci-dessus dans le communiqué de presse.

On ne sait pas quand nous commencerons à voir de véritables modules COM-HPC Mini de sociétés telles que congatec ou ADLINK, mais étant donné que PICMG prévoit de publier un « Guide de conception de transporteur COM-HPC 1.2 » au début de 2024, je m’attendrais à des annonces plus tard au cours du premier semestre. 2024.
