SparkFun Thing Plus – NORA-W306 – Une carte IoT double bande Wi-Fi 4 et BLE 5.3

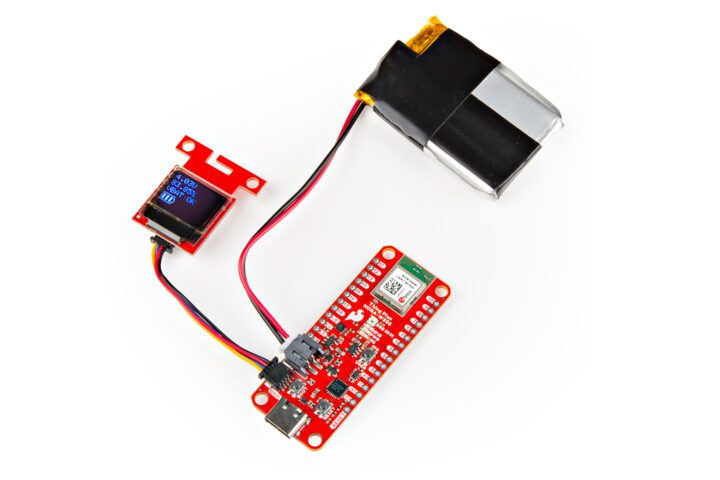

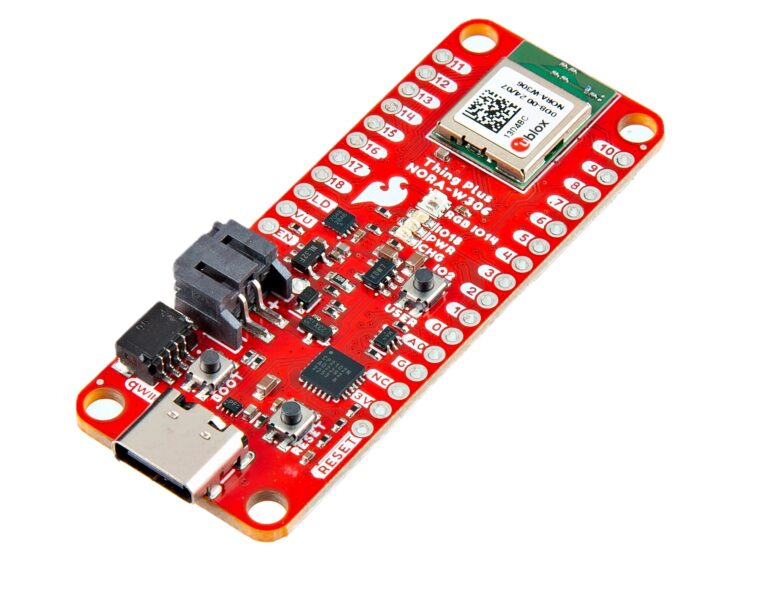

SparkFun Thing Plus – NORA-W306, est une carte microcontrôleur WiFi 4 et BLE 5.3 double cœur et double bande au format AdaFruit Feather basée sur le module u-box NORA-W306 et destinée aux applications sans fil basse consommation.

Le module u-blox intègre la puce Realtek RTL8720DF, un microcontrôleur ARM Cortex-M33 et Cortex-M23 à double cœur avec Wi-Fi double bande (2,4 GHz et 5 GHz) et Bluetooth 5.3 Low Energy. Il offre jusqu’à 4 Mo de mémoire flash cryptée et dispose d’une antenne PCB intégrée. Il est très similaire au RealTek RTL8720DN que nous avons abordé plusieurs fois dans le passé, mais est livré avec une mémoire flash intégrée.

La carte SparkFun Thing Plus – NORA-W306 est dotée d’un connecteur USB-C pour la programmation, les données et l’alimentation. Les lignes de données USB sont protégées contre les décharges électrostatiques et sont connectées à un convertisseur USB-série CP2102N pour le téléchargement de code ou de série. Cette carte comprend un connecteur de type JST à 2 broches pour une batterie LiPo, un chargeur à cellule unique et une jauge de carburant LiPo pour les applications à distance.

SparkFun Thing Plus – NORA-W306 spécifications :

• Module embarqué – u-blox NORA-W306
  • SoC – Carte graphique Realtek RTL8720DF cœur à double processeur
    • Noyau principal : ARM Cortex-M33 à 200 MHz
    • Cœur basse consommation : ARM Cortex-M23 à 200 MHz
    • Sécurité : chiffrement matériel Arm TrustZone, moteur d’accélération matérielle cryptographique, démarrage sécurisé, interface de débogage sécurisée
    • Stockage – 4 Mo de mémoire flash (cryptée)
    • RAM – 512 Ko (noyau principal), 64 Ko (faible consommation)
    • Connectivité sans fil
      • Wi-Fi 4 double bande (802.11a/b/g/n), bandes de fréquences 2,4 GHz et 5 GHz, authentification WPA2/WPA3
      • Bluetooth 5.3 Low Energy, 2,4 GHz, couplage de connexion sécurisé
  • Antenne PCB intégrée
• Stockage – emplacement pour carte microSD
• USB – 1 port USB-C connecté au convertisseur USB-série CP2102N
• Expansion
  • Connecteur Qwiic à 4 broches
  • 20x GPIO via des trous traversants
    • Jusqu’à 20x interruptions
    • Jusqu’à 3x ADC 12 bits
    • Jusqu’à 12x PWM
    • Jusqu’à 2x UART
    • Jusqu’à 2x SPI
    • Jusqu’à 1x I2C
• Divers – Boutons (utilisateur, réinitialisation, démarrage), LED (3,3 V, chargeur, état, LED RVB adressable WS2812-2020), 9 cavaliers à l’arrière de la carte
• Alimentation électrique
  • 5 V via USB-C
  • Connecteur JST à 2 broches pour batterie LiPo (non incluse)
  • Circuit intégré de charge LiPo monocellulaire MCP73831 avec taux de charge par défaut de 500 mA
  • Jauge de carburant LiPo monocellulaire MAX17048
  • Régulateur de tension XC6222 3,3 V/700 mA
  • Résistances de rappel I2C de 2,2 kΩ
• Dimensions – 58,42 mm x 22,86 mm (facteur de forme Adafruit Feather) avec quatre trous de montage et 30 trous métallisés (PTH)

Il est adapté aux applications IoT, en particulier aux projets qui nécessitent un fonctionnement à distance et à faible consommation d’énergie. Il prend en charge l’IDE Arduino à l’aide du noyau Realtek Arduino. Comme la plupart des produits SparkFun, le NORA-W306 est open source, avec des schémas, des fichiers Gerber, des tutoriels et d’autres documentations publiés sur GitHub.

La carte de développement SparkFun Thing Plus – NORA-W306 est disponible pour environ 40 $, avec des remises pour les achats en gros. Elle s’ajoute aux autres membres de la famille Thing Plus tels que les cartes Thing Plus RA6M5 et Thing Plus Matter.
