SparkFun Thing Plus Matter – La carte MGM240P cible le développement d’applications utilisant le protocole Matter IoT et comprend le module MGM240P basé sur le microcontrôleur sans fil Silicon Labs EFR32MG24 Arm Cortex-M33 avec une radio 802.15.4 pour Zigbee et OpenThread plus un Bluetooth Low Energy (BLE ) Radio 5.3.

La carte offre également deux rangées d’E/S pour jusqu’à 21 GPIO et un connecteur Qwiic pour l’extension, un autre MCU EFRM32 agissant comme un débogueur J-link, une carte microSD et peut être alimenté via USB-C ou une batterie LiPo.

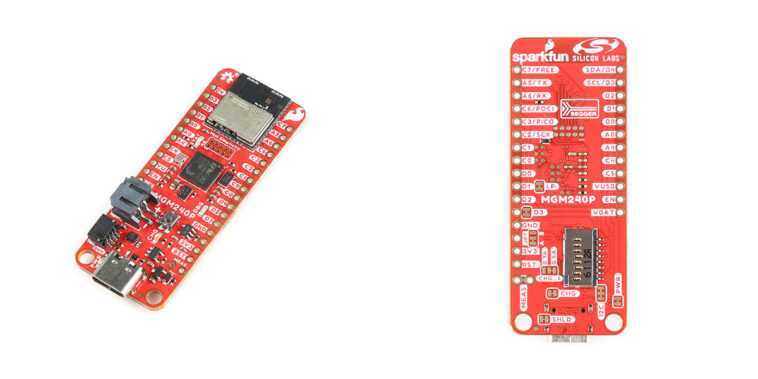

SparkFun Thing Plus Matter - MGM240P

Spécifications du SparkFun Thing Plus Matter – MGM240P :

  • Module sans fil MGM240P
    • SoC – Microcontrôleur Silicon Labs EFR32MG24
      • CPU – Arm Cortex-M33 32 bits à 39 MHz (les spécifications MCU / module indiquent jusqu’à 78 MHz, mais peut-être qu’il est cadencé plus bas dans cette carte pour une raison quelconque, peut-être une consommation d’énergie inférieure?)
      • Mémoire/Stockage – Mémoire Flash 1536 Ko, RAM 256 Ko
      • Sans fil – protocoles sans fil 802.15.4 (Zigbee et OpenThread) et Bluetooth Low Energy 5.3 ; Prêt pour la matière
      • Prise en charge du coffre-fort sécurisé
    • Antenne intégrée
  • Stockage – Prise pour carte MicroSD
  • USB – 1x port USB Type-C pour la programmation, le débogage, l’alimentation et le chargement de la batterie
  • Expansion
    • Deux rangées d’en-tête avec 21x GPIO configurables comme I2C, SPI, UART, I2S, 6x entrées analogiques, plus les signaux de réinitialisation, d’activation et d’alimentation
    • Connecteur JST Qwiic 4 broches
  • Débogage
    • Microcontrôleur EFM32GG12B410F1024GL120-A utilisé comme programmeur J-Link et IC de débogage
    • Connecteur Mini Simplicity vide pour connecter un débogueur externe
  • Divers
    • Bouton de réinitialisation
    • 4x LED (alimentation, état, charge et débogage)
    • Cavaliers de soudure pour la personnalisation
  • Source de courant
    • 5V via le port USB-C
    • Connecteur JST à 2 broches pour une seule batterie LiPo (non incluse) avec chargeur LiPo MC73831 et jauge de carburant LiPo MAX17048
    • Consommation d’énergie – 15µA lorsque le MGM240P est en mode basse consommation
  • Dimensions – 5,84 x 22,9 cm compatible avec le facteur de forme Thing Plus (compatible avec la plume) ; 2x trous de montage
SparkFun Thing Plus Matter MGM240P dans Simplicity Studio
IDE Simplicity Studio

Le développement logiciel est effectué via l’outil de débogage Simplicity Studio disponible pour les systèmes d’exploitation Windows, Mac OSX et Ubuntu. Vous pouvez consulter le guide de connexion pour plus de détails techniques sur le matériel et apprendre à démarrer avec l’IDE Simplicity Studio sur la carte.

La carte SparkFun Thing Plus Matter – MGM240P peut être achetée pour 24,95 $ plus les frais d’expédition.
