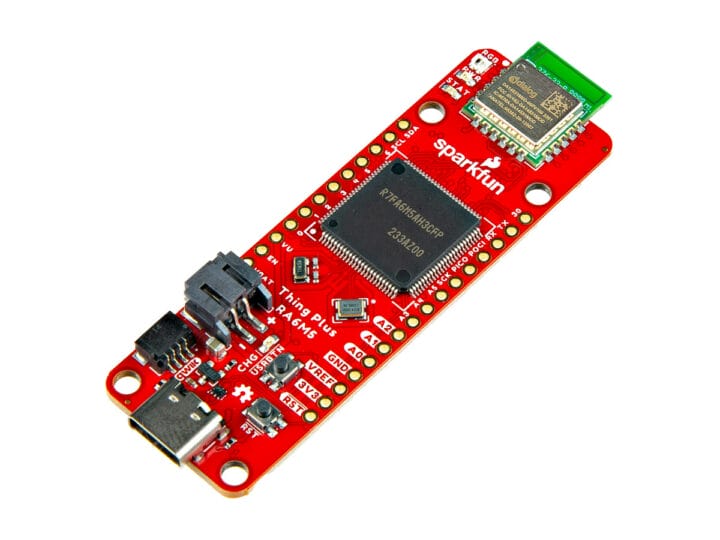

SparkFun Thing Plus – RA6M5 est une petite carte MCU basée sur un microcontrôleur Renesas RA6M5 Cortex-M33 200 MHz et un module Renesas DA14531MOD Bluetooth 5.1 LE qui suit le facteur de forme Adafruit Feather/Sparkfun Thing Plus.
Le module peut transmettre des données via BLE avec une consommation d’énergie de seulement 4 mA (à 3,3 V) et la société affirme que la carte est alimentée par une pile bouton. Une batterie LiPo peut également être connectée à la carte via un connecteur de batterie JST à 2 broches, et la carte Things Plus – RA6M5 comprend également un chargeur monocellulaire et une jauge de carburant LiPo.
Sparkfun Thing Plus – Spécifications du RA6M5 :
- Microcontrôleur – Renesas R7FA6M5AH3CFP
- Core – Microcontrôleur Arm Cortex-M33 jusqu’à 200 MHz
- Mémoire – 512 Ko de SRAM
- Stockage – 2 Mo Flash
- Sécurité – Armez TrustZone et Secure Crypto Engine 9
- Sans fil – Module Renesas DA14531MOD pour connectivité Bluetooth 5.1 LE avec prise en charge de la commande CodeLess AT Datapump
- Radio
- Puissance de transmission : -19 à +2,2 dBm
- Sensibilité du récepteur : -93 dBm
- Plage de fonctionnement (1,8 V – 3,6 V)
- Réception : 2mA
- Transmission : 4 mA
- Sommeil : 1,8 µA
- Radio
- Stockage
- Flash QSPI 16 Mo/128 Mbits (MX25L12833F)
- Emplacement pour carte MicroSD
- USB – 1x port USB-C pour l’alimentation et la programmation
- Expansion
- Broches traversantes à 28 broches avec
- GPIO
- Jusqu’à 2x UART
- SPI, I2C
- Analogique – Jusqu’à 6 canaux ADC 12 bits, jusqu’à 2 sorties DAC 12 bits
- Etc…
- Connecteur JST Qwiic 4 broches
- Certaines broches tolèrent 5 V, mais il s’agit principalement d’une carte de niveau logique 3,3 V.
- Broches traversantes à 28 broches avec
- Débogage – 2x broches JTAG/SWD PTH
- Divers
- LED PWR (Rrouge), CHG (jaune) et STAT (bleue)
- LED RVB WS2812 (connectée au D13)
- Boutons Reset et USR (connectés au D31)
- Source de courant
- 5V via port USB-C
- Connecteur JST 2 broches pour une batterie LiPo (non incluse)
- Chargeur LiPo monocellulaire MC73831 avec taux de charge de 213 mA
- Jauge de carburant LiPo à cellule unique MAX17048
- Dimensions – 73,66 x 22,86 mm (facteur de forme Sparkfun Thing Plus / Arafruit Feather) avec 4 trous de montage
La carte Sparkfun Thing Plus – RA6M5 est programmable dans l’IDE Arduino en utilisant le noyau non officiel Renesas-Arduino et est chargée avec le « SmartBond – CodeLess AT command set » qui permet une configuration Bluetooth facile avec des commandes AT sans modifier le micrologiciel du DA14531 Bluetooth 5.1 LE. SoC. Notez que le RA6M5 se trouve également dans la carte Arduino Portenta C33, et bien qu’il ne s’agisse pas exactement de la même pièce (R7FA6M5AH3CFP vs R7FA6M5BH2CBG), cela signifie probablement que le support Arduino fonctionne plutôt bien, même si ce n’est pas officiel pour la carte Sparkfun. Vous trouverez des instructions pour démarrer sur le site de documentation Sparkfun.
Sparkfun et Renesas ont annoncé la carte Thing Plus – RA6M5 à Embedded World 2024 et une « démo vidéo » de la carte peut y être vue selon le communiqué de presse, ce que je comprends car la carte n’est pas physiquement présentée lors de l’événement… Plus de détails pourraient être fournis. se trouve également dans le communiqué de presse et sur la page produit où la planche peut être achetée pour 49,95 $ plus frais d’expédition.
