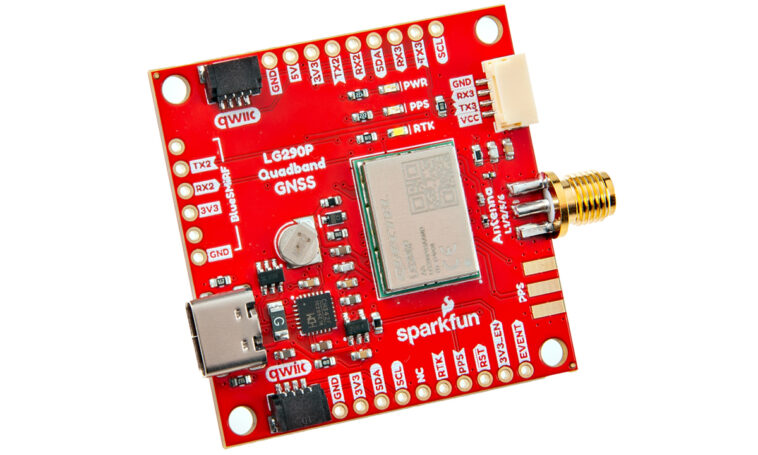

SparkFun présente la carte Breakout Quadband GNSS RTK avec le module Quectel LG290P pour une navigation de haute précision

SparkFun a lancé le Quadband GNSS RTK Breakout doté du module Quectel LG290P conçu pour les applications cinématiques en temps réel (RTK) de haute précision. Il prend en charge les constellations GPS, GLONASS, Galileo, BDS, QZSS et NavIC, avec la possibilité de recevoir simultanément des signaux des bandes de fréquences L1, L2, L5 et L6/E6. Le module inclut la prise en charge des systèmes d’augmentation SBAS (par exemple, WAAS, EGNOS, GAGAN) et des services PPP (par exemple, BDS PPP-B2b, QZSS CLAS), offrant un positionnement fiable avec des temps de convergence rapides pour les tâches de navigation de précision.

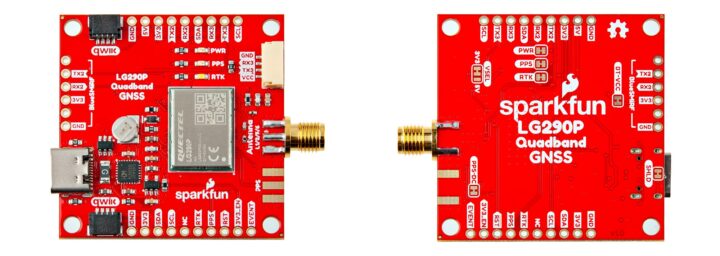

La carte de dérivation offre une conception compacte (43,2 x 43,2 mm) et plusieurs options d’extension, notamment 24 broches PTH, deux connecteurs JST Qwiic à 4 broches, trois interfaces UART, un connecteur USB-C et des broches PTH supplémentaires pour BlueSMiRF/Serial-to. -UART. Avec sa prise en charge RTK et ses capacités GNSS avancées, la carte est idéale pour les applications nécessitant un positionnement de haute précision et des performances de navigation robustes.

Auparavant, nous avons couvert plusieurs cartes GNSS, notamment les modules SparkFun GNSS L1/L5, u-blox EVK-LEXI-R10 et Conexio Stratus Pro et GNSS tels que le Cavli C17QS et Cavli C16QS, mais les modules GNSS quadri-bande sont moins courants avec le seul autre sur lequel nous avons écrit est le u-blox X20 avec compatibilité broche à broche u-blox F9.

,

Spécifications du SparkFun Quadband GNSS RTK Breakout :

• Module GNSS – Quectel LG290P
  • Bandes de fréquences GNSS
    • GPS – L1C/A, L1C, L5, L2C
    • GLONASS-L1, L2
    • Galilée – E1, E5a, E5b, E6
    • BDS – B1I, B1C, B2a, B2b, B2I, B3I
    • QZSS-L1C/A, L1C, L5, L2C
    • NavIC-L5
    • SBAS – L1 C/A
    • PPP en bande L
      • PPP – B2b
      • QZSS-L6
      • Galilée HAS – E6
  • Canaux de suivi – 1040
  • Précision de la position horizontale
    • Autonome : 0,7 m
    • RTK : 0,8 cm + 1 ppm
  • Précision verticale
    • Autonome : 2,5m
    • RTK : 1,5 cm + 1 ppm
  • Temps de première réparation (sans AGNSS)
    • Démarrage à froid : 28 s
    • Démarrage à chaud : 28 s
    • Démarrage à chaud : 1,7 s
  • Sensibilité
    • Acquisition : -146 dBm
    • Suivi : -160 dBm
    • Réacquisition : -155dBm
  • Interfaces – UART, SPI, I2C
• Constellations GNSS – GPS (États-Unis), GLONASS (Russie), Galileo (UE), BDS (Chine), QZSS (Japon), NavIC (Inde)
• SBAS Systems – WAAS (États-Unis), SDCM (Russie), EGNOS (UE), BDSBAS (Chine), MSAS (Japon), GAGAN (Inde)
• Anti-brouillage – Carte réseau intégrée de qualité professionnelle
• Antenne
  • Connecteur SMA
  • Connecteur SMA pour sortie PPS
• USB – Connecteur USB Type-C pour l’alimentation et la communication avec le récepteur GNSS LG290P
• Expansion
  • 24x broches PTH avec I2C, UART, RTK, +5V, +3,3V et GND
  • 2x connecteur JST Qwiic à 4 broches
  • Connecteur JST verrouillable à 4 broches
• Divers
  • LED d’alimentation rouge 3,3 V
  • LED jaune impulsion par seconde
  • LED de correction RTK blanche
  • Divers cavaliers
    • Cavalier VSEL (court 3,3 V par défaut) – Ce cavalier peut être modifié pour configurer/déconnecter la broche VCC du connecteur JST verrouillable à 4 broches vers/depuis l’alimentation 3V3 ou 5V.
    • Cavalier BT_VCC (fermé par défaut) – Ce cavalier peut être coupé pour déconnecter la broche d’en-tête 3V3 BlueSMiRF de la sortie 3,3 V du régulateur LDO RT9080.
    • Cavalier PWR (fermé par défaut) – Ce cavalier peut être coupé pour couper l’alimentation de la LED d’alimentation rouge
    • Cavalier PPS (fermé par défaut) – Ce cavalier peut être coupé pour couper l’alimentation de la LED jaune (signal PPS)
    • Cavalier RTK (fermé par défaut) – Ce cavalier peut être coupé pour couper l’alimentation de la LED blanche, indiquant le correctif RTK ou le fonctionnement en mode RTK
    • Cavalier PPS-DC (fermé par défaut) – Ce cavalier peut être coupé pour déconnecter le signal d’impulsion par seconde de la broche PTH
    • Jumper SHLD (fermé par défaut) – Ce jumper peut être coupé pour déconnecter le blindage du connecteur USB-C du plan GND de la carte
• Alimentation
  • Entrée 5 V via USB Type-C
  • Broche RAW PTH (broches : 3V3, 5V, 3V3_EN, GND)
  • JST Qwiic et connecteur JST verrouillable
  • Batterie de secours pour faciliter les démarrages à chaud

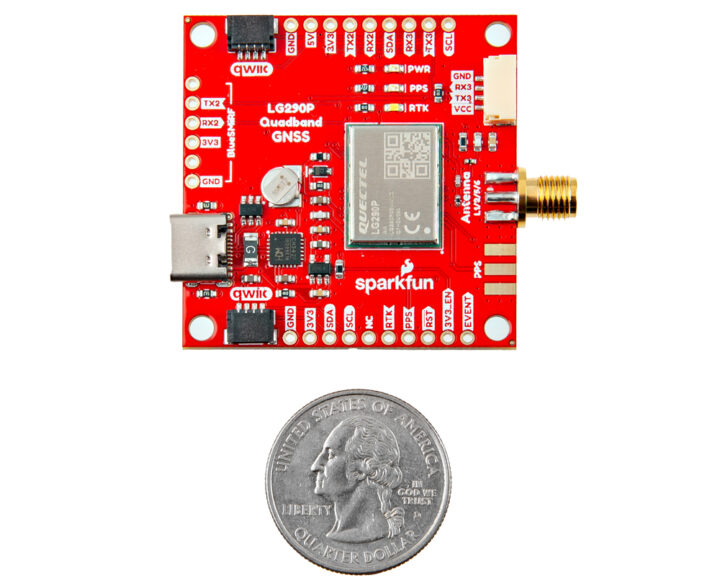

• Dimensions – 43,2 x 43,2 mm

Le SparkFun Quad-band GNSS RTK Breakout est doté d’un en-tête PTH BlueSMiRF à 6 broches pour la communication UART2, compatible avec des appareils tels que les adaptateurs UART, les enregistreurs de données série et les émetteurs-récepteurs BlueSMiRF. Il utilise le convertisseur USB-série CH342, avec des pilotes USB disponibles sur le site Web du WCH. Pour configurer le module GNSS Quectel LG290P, le logiciel QGNSS de Quectel est recommandé pour gérer la structure de commande UART unique du module. Pour les utilisateurs de macOS et Linux, un logiciel alternatif peut afficher des messages NMEA mais est limité à la réception de données et ne prend pas en charge la configuration du module. Plus de détails sont fournis dans la section Présentation du logiciel sur le site Web de documentation Sparkfun et sur GitHub.

Le SparkFun Quadband GNSS RTK Breakout est un produit open source avec des schémas, des fichiers Gerber, un micrologiciel et une documentation détaillée disponibles sur la page du produit et dans le guide de connexion. La carte SparkFun Quadband GNSS RTK Breakout peut être achetée sur la boutique officielle de SparkFun pour 149,95 $.
