SparkFun OpenScale IoT : la balance intelligente connectée au service de vos données de poids

Selon cnx-software, le projet SparkFun OpenScale – IoT constitue une balance intelligente factible pour l’Internet des objets, reposant sur la puce ESP32. Ce dispositif est conçu pour permettre la capture de données de poids précises provenant de cellules de pesée sans nécessiter de développement logiciel personnalisé pour une utilisation basique.

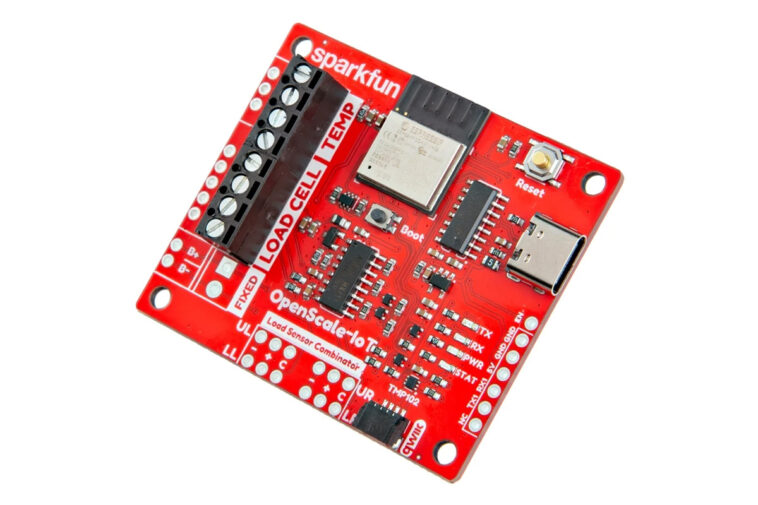

55,88 x 46,99 mm et 80 mA : la balance IoT efficace avec ESP32

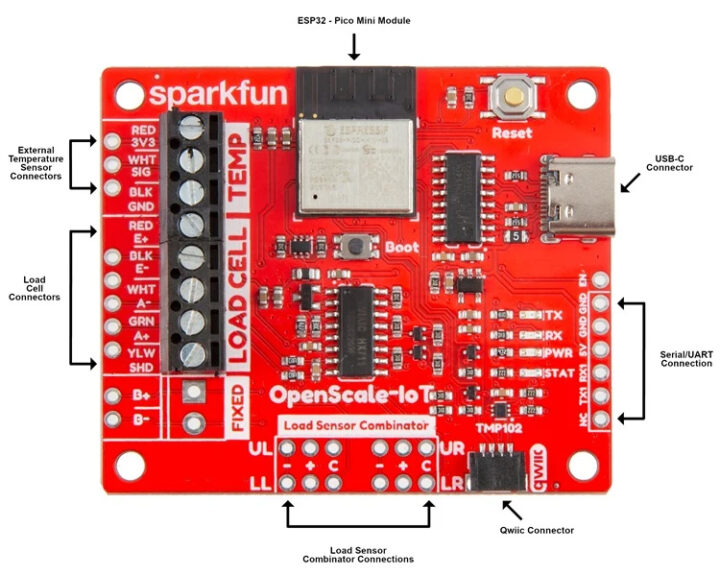

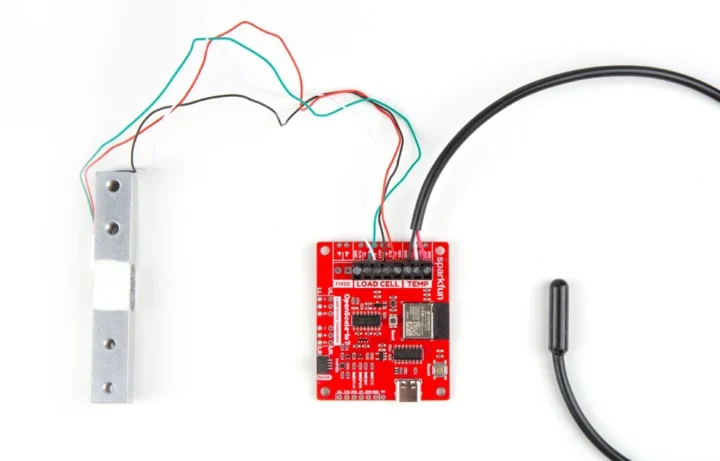

Ce système gère l’amplification grâce à un ADC 24 bits HX711 et offre une calibration ainsi qu’une compensation thermique, utilisant un capteur TMP102 intégré et une sonde DS18B20 externe en option. Il affiche les données via un menu textuel simple et permet une sortie série. En outre, il est équipé d’une connectivité Wi-Fi pour la transmission en temps réel des données et les mises à jour OTA, le tout sans nécessiter d’application dédiée. Juste un terminal standard et un navigateur suffisent pour consulter les données. Il dispose également d’un connecteur Qwiic I²C, facilitant l’ajout de capteurs ou d’écrans supplémentaires. Sa source d’alimentation est de 5 V, affichant une consommation moyenne de 80 à 100 mA et prend en charge des débits de données sélectionnables de 10 ou 80 SPS, tout en permettant des mesures précises dans le cadre d’une surveillance à long terme.

Capteur TMP102 et 44,95 $ : fonctionnalités adaptées aux utilisateurs

Le SparkFun OpenScale original, une carte de développement open source dotée d’un ATMega328P, facilite l’étalonnage et la configuration des cellules de pesée, mais ne propose pas de connectivité sans fil. En revanche, la version IoT est prête à l’emploi et ne nécessite pas de croquis personnalisés Arduino pour obtenir les lectures de poids essentielles. Vous pouvez vous connecter à cette carte à travers le Bluetooth/BLE, bien que les appareils Apple ne prennent pas en charge la configuration terminal BT, ou par une connexion USB-C offrant une vitesse de 115 200 bps. En outre, il est capable de se relier à un réseau Wi-Fi 2,4 GHz pour transmettre des données en direct et proposer des mises à jour OTA. Les fichiers matériels, les schémas et le logiciel de KiCad sont fournis par SparkFun en tant que ressources open source sur GitHub, accompagnés d’une documentation détaillée.

Après avoir effectué la configuration de votre Wi-Fi, la carte s’associe à votre réseau 2,4 GHz et commence à transmettre des données de poids et de température en temps réel vers n’importe quel appareil connecté au réseau. Cela inclut le support pour les mises à jour OTA du micrologiciel.

À première vue, ce dispositif se démarque par son aptitude dans des environnements industriels, nécessitant un suivi constant du poids. Il existe des variantes de cartes HX711 basées sur ESP32 depuis plusieurs années, incluant le modèle TTGO T-Weigh ESP32 qui propose également une connexion LoRa/LoRaWAN. Par ailleurs, une application Android open source nommée openScale, développée par Oliexdev, est mentionnée sur GitHub, permettant le suivi du poids corporel et des paramètres de santé, cependant, elle n’est pas compatible avec le projet SparkFun OpenScale.

Le SparkFun OpenScale IoT est disponible dès maintenant sur la boutique SparkFun au prix de 44,95 $, frais d’expédition non compris. Pour ceux qui n’ont pas besoin de la connectivité sans fil, l’OpenScale classique basé sur ATmega328P est toujours proposé à 34,95 $. De plus, la carte Lilygo T-Weigh, qui se connecte à LoRaWAN, peut être achetée pour environ 32 $ sur AliExpress. Une vidéo ci-dessous présente une démonstration de la configuration, de l’étalonnage et des mesures de poids avec la version originale de l’OpenScale, qui n’inclut pas les nouvelles fonctionnalités IoT.
