Sparkfun Air Quality PM1 / PM2.5 / PM10 Le capteur dispose de BMV080 de Bosch, le plus petit capteur de particules du monde

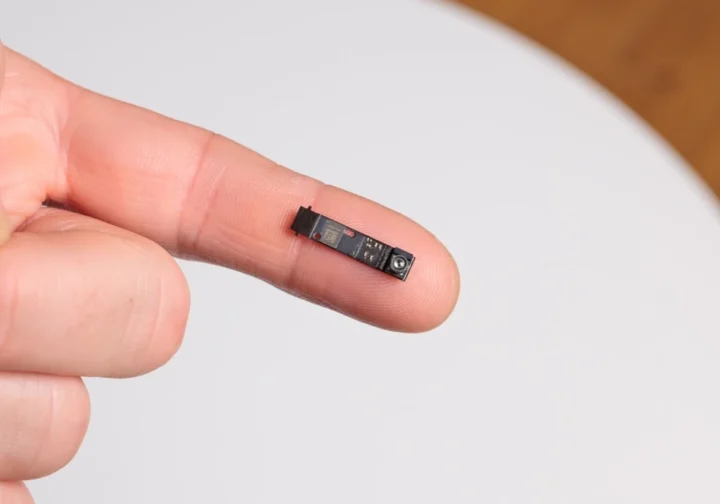

Le capteur «Air Quality PM1 / PM2.5 / PM10 de Sparkfun – BMV080 (QWIIC)» est un panneau de rupture pour le capteur de particules de Bosch Sensortec BMV080 qui, selon la société allemande, est le plus petit et 450 fois plus petit du monde que tout dispositif comparable sur le marché.

C’est l’été en Thaïlande en ce moment, et en plus des températures torrides de plus de 40 ° C pendant la journée, c’est aussi la saison de smog avec des valeurs élevées de 2,5 PM et des alertes fréquentes pour ne pas exercer à l’extérieur. Nous obtenons généralement l’indice de qualité de l’air (AQI) à partir d’applications comme Iqair Airvisuelle, ou les gens peuvent installer des moniteurs de qualité de l’air dans des emplacements fixes pour obtenir des lectures locales. Mais la petite taille (4,4 x 3,0 x 20 mm³) du Bosch BMV080 peut permettre une surveillance PM2.5 dans les portables ou d’autres petits appareils comme le dongle USB Pixel Pixel.

Sparkfun Air Quality PM1 / PM2.5 / PM10 Capteur – BMV080 (QWIIC) Spécifications:

• Capteur – Bosch Sensortec BMV080
  • PM Concentration de masse
    • Plage: 0 à 1000 µg / m3
    • Résolution: 1 µg / m3
  • Précision
    • ± 10 µg / m3 @ 0 à 100 µg / m3
    • ± 10% de la valeur mesurée à 101 à 1000 µg / m3
  • Modes de mesure – cyclisme continu ou fonctionnel
  • Débit de données de sortie maximum (ODR)
    • 0,97 Hz en mode de mesure continue
    • Taux ODR inférieurs configurables en mode de mesure du cycle de service
  • Interfaces de communication – I2C (par défaut) ou SPI
  • Temps de démarrage – 1.2s
  • Tension d’alimentation – 1,2 à 3,3 V CC
  • Dimensions – 4,2 x 3,1 x 20 mm
  • Poids – 0,092 grammes
  • Classe laser – Classe 1, selon la CEI 60825-1
  • Plage de températures – Fonctionnement: -10 à + 40 ° C; Stockage: -10 à + 80 ° C
• FPC de 13 broches 0,33 mm utilisé pour connecter le capteur BMV080

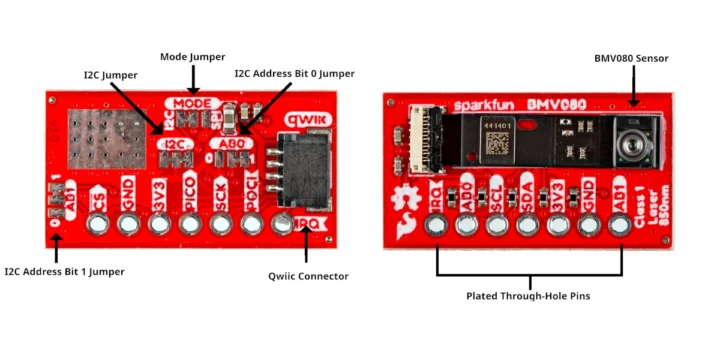

• Expansion
  • Connecteur I2C Vertical QWIIC (réglé sur l’adresse 0x57 par défaut, mais configurable entre 0x54 à 0x57)
  • 7x à travers les trous avec I2C, SPI, IRQ, 3,3 V et GND
• Entrée de tension – 3,3 V via le connecteur QWIIC
• Consommation actuelle à 3,3 V
  • 0,97 Hz ODR (mesure active) – <68MA
  • Courant du sommeil – <30 µA
• Dimensions – 24,13 x 12,70 mm (panneau de rupture)

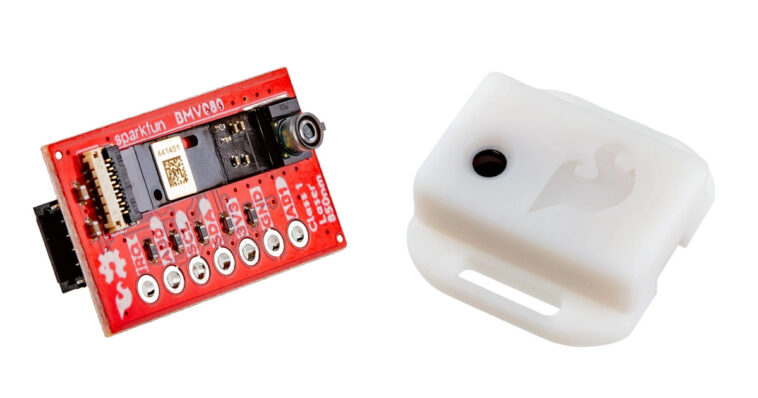

La Breakout est du matériel open-source, et SparkFun fournit les schémas PDF, les fichiers de conception de matériel Kicad, les fichiers 3D à pas pour la carte et l’enceinte en plastique, et un guide de branchement montrant comment utiliser le «SparkFun Air Quality PM1 / PM2.5 / PM10 Senseur – BMV080» avec le Redboard IoT et le REDBORM IOT – ESP32 et le Arduino Ide Leverage de Sparkfun – ESP32 et le ARDUINO IDE DIVERAGIN Bibliothèques Toolkit v1.0.0.

La vidéo intégrée ci-dessous fournit un aperçu du capteur et de la carte de rupture BMV080, et une démo avec un écran OLED montrant les valeurs PM1 et PM2,5 augmentant en raison de la fumée provenant d’une pointe de fer à souder.

https://www.youtube.com/watch?v=qambhqgiyf4

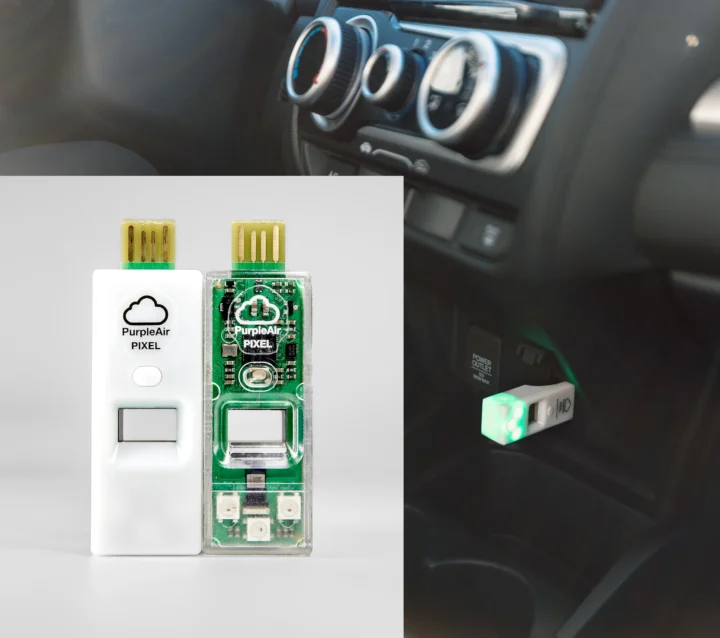

SparkFun vend le capteur PM1 / PM2.5 / PM2 de qualité de l’air – BMV080 pour 64,95 $. Comme indiqué dans l’introduction, une autre façon d’expérimenter le nouveau capteur BOSCH est d’obtenir un dongle USB de pixel Purleaur pour 119 $ qui modifie sa couleur LED RVB en fonction de la valeur AQI. C’est un capteur autonome sans connectivité réseau, mais vous pouvez toujours récupérer des données via USB et les télécharger plus tard.
