Spark Analyzer est un analyseur USB-C PD et une alimentation basé sur ESP32-C3 (Crowdfunding)

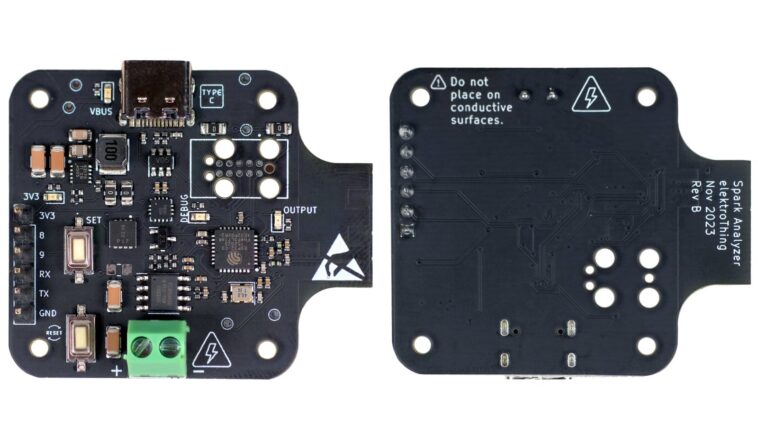

spark analyzer front back

Spark Analyzer est un appareil alimenté par ESP32-C3 conçu pour rationaliser le processus de développement et de débogage des solutions USB-C Power Delivery (UCPD). La conception de la carte est simple, compacte et comprend des fonctionnalités utiles de fourniture d’énergie et d’analyse, à un prix abordable.

analyseur d'étincelles avant arrière

Spark Analyzer fonctionne sur un microcontrôleur ESP32-C3FH4, un SoC basse consommation doté d’un processeur RISC-V monocœur avec connectivité Wi-Fi 2,4 GHz intégrée et Bluetooth 5 (faible consommation d’énergie). La puce sans fil permet aux utilisateurs de contrôler le Spark Analyser et de surveiller son fonctionnement à distance. Il prend également en charge l’intégration avec d’autres appareils intelligents via Matter.

YouTube video



L’appareil vous permet d’ajuster la tension de sortie de 5 V à 20 V, en fonction des exigences de votre projet. L’alimentation est envoyée à un appareil connecté via le bornier à vis à deux broches de l’appareil, et un capteur Cross Chip mesure le courant électrique envoyé à travers l’appareil à l’aide de l’effet Hall. Il comprend une fonction de sécurité logicielle qui désactive le transistor à effet de champ (FET) de sortie lorsque le courant est trop élevé. Le tirage actuel peut être suivi en temps réel via une application mobile.

Spécifications de l’analyseur d’étincelles :

  • Microcontrôleur – MCU RISC-V ESP32-C3FH4 avec 4 Mo de mémoire flash
  • Sans fil – Wi-Fi 802.11b/g/n, Bluetooth 5 (LE) sur ESP32-C3
  • USB – Port USB Type-C pour la programmation et l’alimentation électrique
  • Divers – 3x indicateurs LED (mise sous tension, activation de sortie, LED/débogage programmable), 2x boutons (réinitialisation, bouton programmable/débogage)
  • Alimentation via port USB-C
    • Alimentation électrique négociable : 5 VCC, 9 VCC, 12 VCC, 15 VCC, 20 VCC ; maximum 5 A (100 W à 20 VCC)
    • ON Semiconductor FUSB302MPX : contrôle USB Type-C programmable et communication USB PD
    • Protection contre les décharges électrostatiques : sur les broches D+/D-/CC1/CC2
    • Texas Instruments TPS62175DQCT : Convertisseur abaisseur CC-CC à sortie maximale de 3,3 V CC 0,5 A
    • Puissance de sortie : 3,5 mm, bornier à 2 positions
  • E/S
    • GPIO – 4x GPIO (compatibles I2C, UART, SPI)
    • Broches d’alimentation – 5 VDC et GND
  • Programmation – Programmateur USB JTAG intégré (ESP32-C3) via port USB-C, compatible avec Arduino.
  • Sortir
    • Sortie de courant : CC6904SO-10A (capteur de courant à effet Hall)
    • Activation de la sortie : MOSFET DMP3017SFG-7

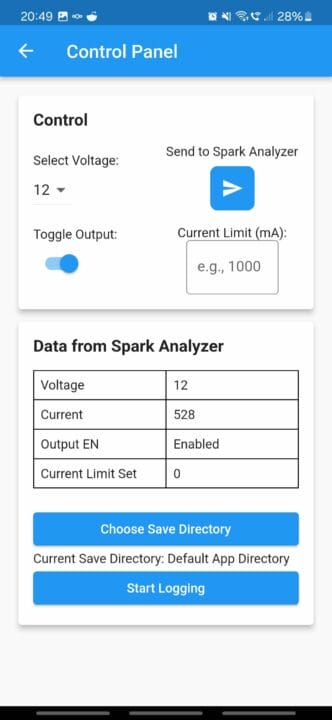

application mobile pour analyseur d'étincelles

L’application mobile Spark Analyzer est disponible en téléchargement sur Android, tandis que la prise en charge iOS est disponible via l’application RemoteXY. L’application affiche les données du Spark Analyzer et vous permet de contrôler l’appareil en temps réel. Vous pouvez enregistrer le tirage en cours sous forme de fichier .csv et définir la limite actuelle à l’aide de votre téléphone.

Le projet est open source et le référentiel GitHub contient une documentation détaillée du projet : code, schémas matériels, fichiers de boîtier 3D et instructions d’utilisation. Le Spark Analyser se compare avantageusement aux alternatives disponibles sur le marché, la connectivité sans fil étant sa caractéristique la plus remarquable.

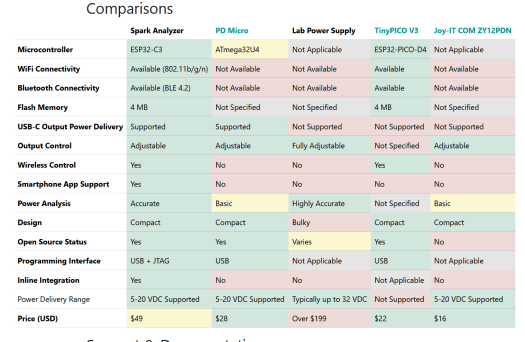

comparaisons d'analyseurs d'étincelles

Le Spark Analyzer est actuellement en ligne sur Crowd Supply avec un objectif de financement de 1 500 $. Son prix est de 49 $, avec la livraison gratuite aux États-Unis et des frais de livraison de 12 $ vers le reste du monde. Les commandes devraient être expédiées d’ici le 4 août 2024.
