SONOFF Zigbee Bridge Ultra Review – Application eWelink, Matter Bridge, mode Turbo pour une portée étendue et Home Assistant

Nous avons reçu deux autres produits pour maison intelligente Zigbee d’ITEAD à examiner. Il semble que SONOFF ait stratégiquement introduit une variété d’appareils Zigbee au cours du premier semestre de cette année. Le premier que nous examinerons est le SONOFF Zigbee Bridge Ultra, qui, selon nous, remplacera à terme le Zigbee Bridge (2020) et le Zigbee Bridge Pro (2022) et est livré avec des fonctionnalités supplémentaires, comme être un Matter Bridge. Le deuxième appareil que nous avons reçu est l’adaptateur USB SONOFF Micro Zigbee pour lequel nous publierons une critique dans les prochains jours. Mais d’abord, plongeons-nous dans la test SONOFF Zigbee Bridge Ultra.

Aperçu

SONOFF Zigbee Bridge Ultra (Ultra en abrégé et également appelé SONOFF ZBBridge-U) est un appareil multifonctionnel. Par rapport à son prédécesseur, le Zigbee Bridge Pro, l’Ultra présente de grandes améliorations en termes de fonctionnalités et de spécifications matérielles. Il possède une puce beaucoup plus puissante (Rockship RV1109 contre ESP32), une mémoire plus grande (1 Go) et une capacité de stockage (8 Go). Cette mise à niveau permet à Ultra de prendre en charge deux fois plus de sous-appareils Zigbee, passant de 128 à 256. Elle ajoute également des fonctionnalités telles que le Matter Bridge, un haut-parleur intégré et un « Mode Turbo » pour une portée étendue. De plus, il comprend un port Ethernet pour des temps de réponse réseau plus rapides en plus du WiFi. Regardons un tableau comparatif ci-dessous.

L’Ultra est équipé de la puce EFR32MG21 de Silicon Labs, une puce multiprotocole fonctionnant à 2,4 GHz, prenant en charge Zigbee, Thread et Bluetooth. Cependant, l’Ultra ne prend pas encore en charge le protocole Thread, bien que la puce le prenne en charge. Reste à savoir s’il sera amélioré à l’avenir. Nous avons également remarqué la capacité de l’Ultra à étendre la portée de communication Zigbee via le mode Turbo, que nous testerons certainement dans cette test.

Déballage du Zigbee Bridge Ultra

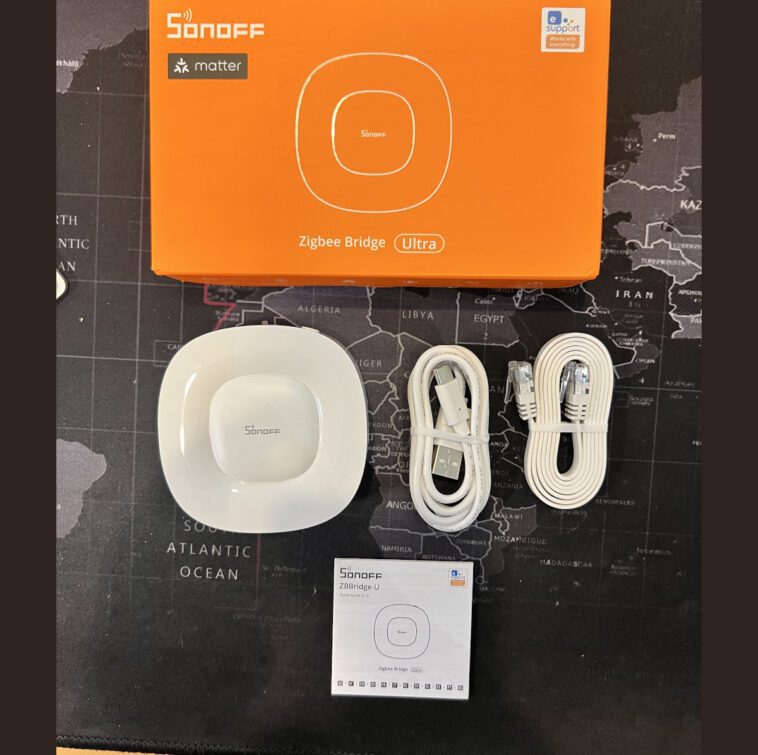

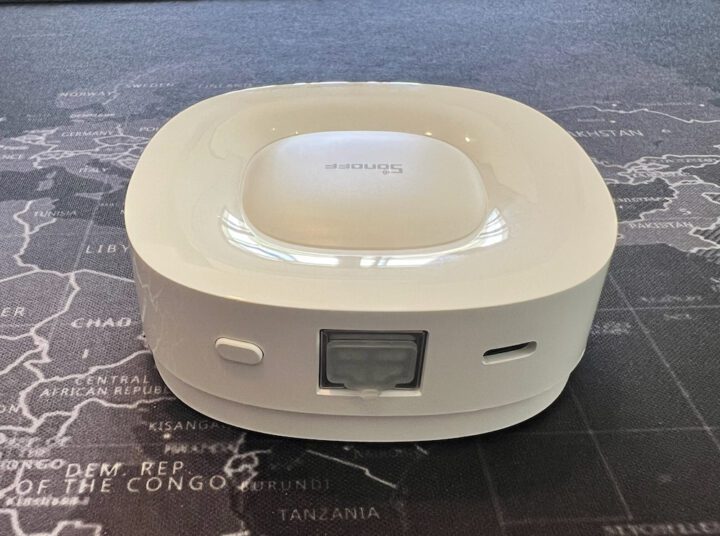

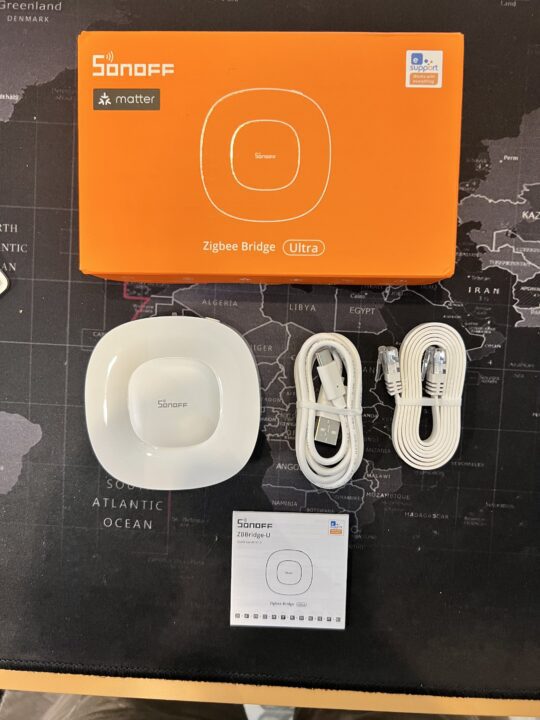

Le SONOFF Zigbee Bridge Ultra est plus grand que les modèles précédents. À l’intérieur de la boîte, vous trouverez un manuel, un câble USB-C et un câble Ethernet. Le corps Ultra comprend un petit bouton de configuration, un indicateur LED, un port USB-C, un port Ethernet (LAN) et un haut-parleur en bas.

Démontage du SONOFF Zigbee Bridge Ultra

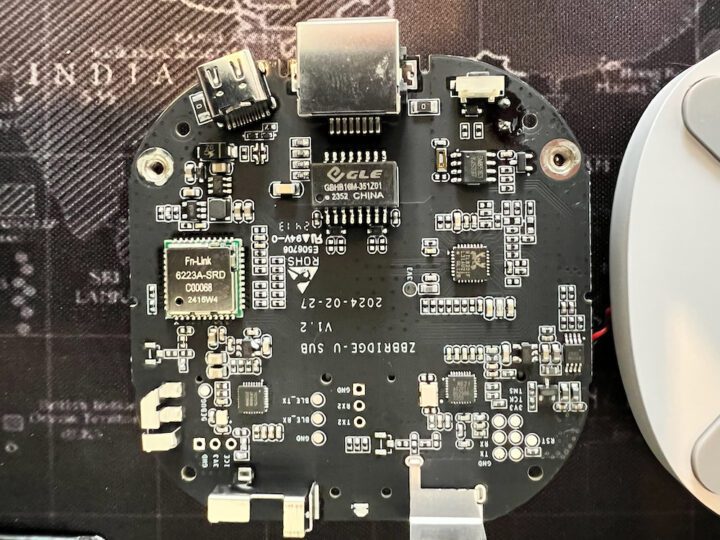

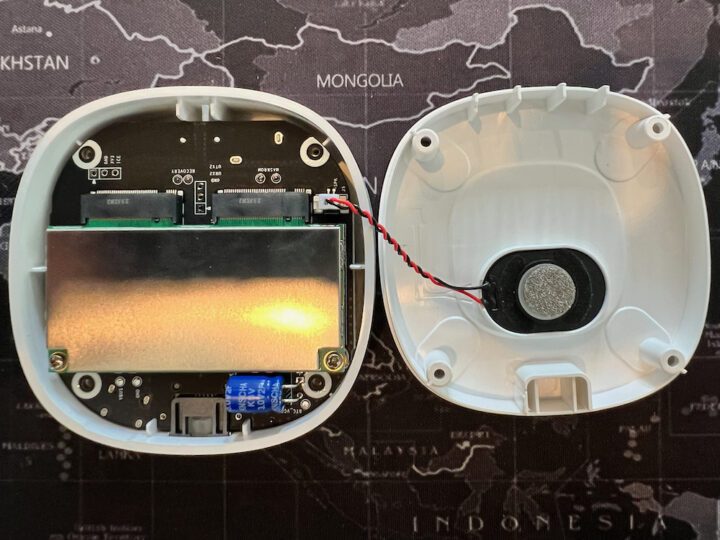

Un démontage du SONOFF Zigbee Bridge Ultra révèle plus de composants que prévu. Contrairement au modèle Pro, qui utilisait le microcontrôleur ESP32, l’Ultra dispose d’un processeur d’application double cœur Rockchip RV1109 avec 1 Go de RAM, la même puce que celle trouvée dans le modèle iHost bas de gamme que nous avons précédemment examiné, mais à près de la moitié du prix. Avec son matériel robuste, nous nous attendons à ce que l’Ultra reçoive des fonctionnalités supplémentaires via OTA, quelque chose de similaire à iHost.

Outre le module sans fil Silicon Labs, nous trouverons également un module WiFi 4 FN-Link 6223A-SRD (basé sur RTL8723DS) et un émetteur-récepteur Ethernet RealTek RTL8201F. C’est une autre différence par rapport au modèle précédent Zigbee Bridge, qui fonctionne uniquement via WiFi.

Spécifications du ZBBridge-U de la marque SONOFF

• SoC – Rockchip RV1109 Arm Cortex-A7 double cœur à 1,5 GHz avec MCU RISC-V à 400 MHz, moteur graphique 2D, NPU 1,2 TOPS, décodeur et encodeur vidéo matériel 5MP H.264 et H.265
• Mémoire système – 1 Go DDR4
• Stockage – Flash eMMC de 8 Go pour le système d’exploitation
• Connectivité
  • Port Ethernet RJ45 10/100 M
  • Wi-Fi 4 2,4 GHz
  • Zigbee 3.0 via Silicon Labs EFR32MG21 SoC avec une portée jusqu’à 200 mètres avec mode Turbo
  • Agit comme un Zigbee to Matter Bridge
• Divers
  • Bouton
    • Appuyez et maintenez enfoncé pendant 3 secondes : passe en mode d’appairage (jusqu’à 30 minutes)
    • Appuyez et maintenez pendant 10 secondes : réinitialisation d’usine
    • Bouton simple pression : quitter le mode d’appairage ou annuler l’alarme
• LED tricolore
• Alimentation – 5 V/1 A via le port USB Type-C
  Dimensions – 82 x 82 x 28 mm (boîtier en plastique PC+ABS
• Poids – 92,5 grammes
• Plage de température – -10 à +40°C
• Humidité – 5 % à 95 % HR, sans condensation
• Certifications – CE/FCC/ISED/RoHS
• Norme de sécurité – EN 62368-1

Test avec l’application eWeLink

Les modèles Zigbee Bridge de SONOFF, y compris l’Ultra, semblent être conçus principalement pour les utilisateurs d’eWeLink. Lorsqu’il est utilisé avec d’autres environnements, tels que Home Assistant (via l’intégration), l’Ultra n’affiche pas plus qu’un appareil standard malgré la présence d’un haut-parleur. De plus, comme l’Ultra utilise une puce non ESP, il n’est pas évident de flasher avec d’autres logiciels. Par conséquent, cette test se concentrera sur eWeLink, l’application principale de SONOFF.

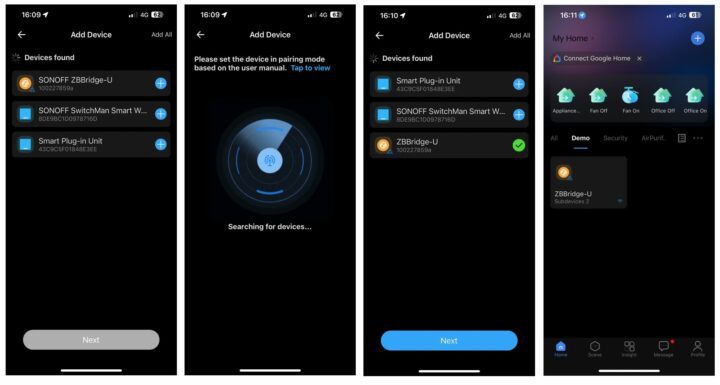

Pour enregistrer l’Ultra dans eWeLink, appuyez sur le bouton «+» sur la page principale de l’application tout en maintenant enfoncé le bouton de l’Ultra jusqu’à ce que le voyant clignote. Le Zigbee Bridge Ultra apparaîtra à l’écran, prêt à être sélectionné. Une fois enregistré, vous pouvez ajouter des appareils Zigbee à l’Ultra. Actuellement, l’Ultra prend en charge uniquement les appareils Zigbee de SONOFF, qui incluent une variété de capteurs tels que la présence humaine SNZB-06P, le commutateur Zigbee ZBMINIL2, la prise intelligente S26R2ZB, le capteur de mouvement Zigbee SNZB-03P, le bouton Zigbee SNZB-01P, le capteur de porte SNZB-04P. , le capteur de température/humidité SNZB-02P et l’adaptateur USB intelligent que nous examinerons bientôt.

Test de la gamme Zigbee avec le mode Turbo

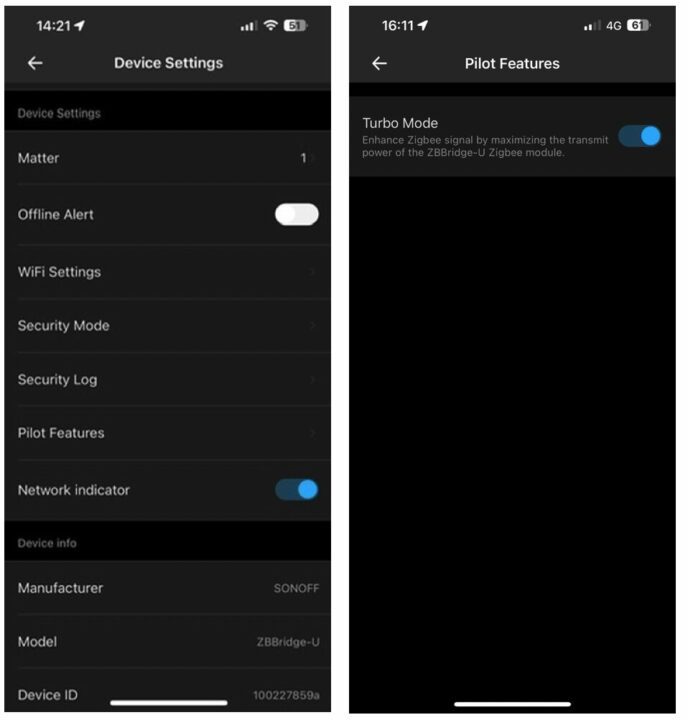

SONOFF affirme que l’Ultra peut étendre la portée du signal Zigbee jusqu’à 200 mètres (dans des conditions de laboratoire) en utilisant le mode Turbo. La plupart des utilisateurs de maisons intelligentes iraient probablement bien si la portée réelle ne représentait que la moitié de leur revendication (donc 100 mètres), à moins que leur maison ne soit vraiment grande. Le mode Turbo n’est pas activé par défaut et doit être activé dans les paramètres de l’appareil comme ci-dessous.

Nous avons décidé d’avoir deux scénarios lors de nos tests rapides. Nous ferons d’abord un test de visibilité directe, avant de vérifier la portée avec divers obstacles comme les murs et les fenêtres. Un bouton sans fil Zigbee SNZB-01P sera utilisé avec le SONOFF Zigbee Bridge Ultra dans les deux tests.

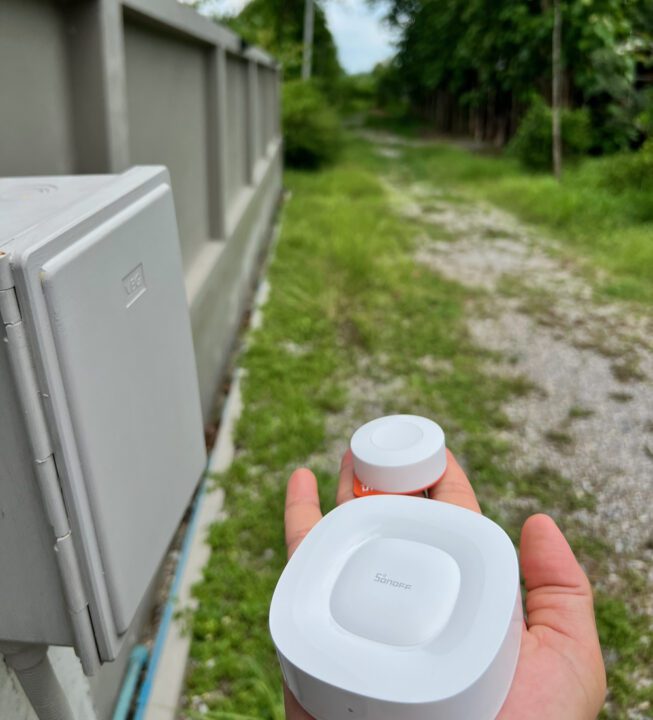

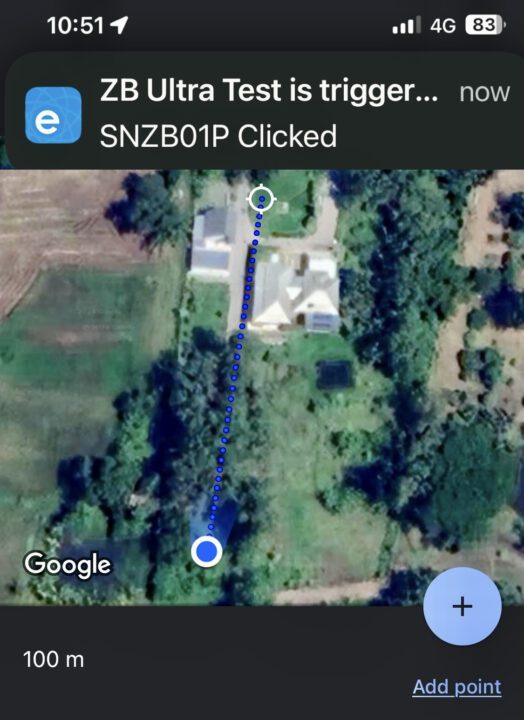

Test de portée « en visibilité directe » en extérieur : Nous avons placé l’Ultra sur les boîtes en plastique fixées aux poteaux d’éclairage public et nous nous sommes progressivement éloignés avec le SNZB-01P, en appuyant périodiquement sur le bouton. Nous avons mis en place une scène simple où appuyer sur le bouton envoie une notification à notre téléphone. Le test s’arrête chaque fois que nous ne recevons pas de notifications une fois appuyé. Nous avons réussi à atteindre environ 100 mètres avec la distance mesurée dans Google Maps. C’est sans utiliser de répéteur ou de routeur Zigbee.

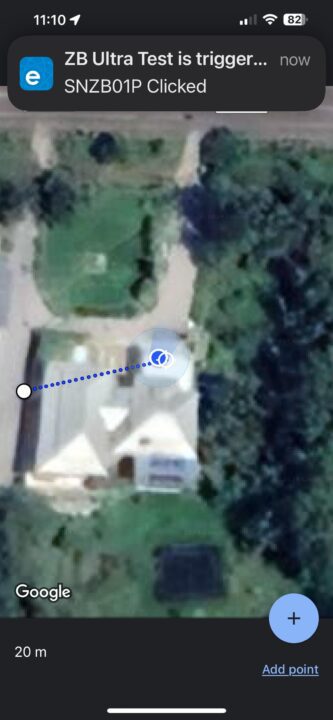

Test de portée d’obstacles : Nous avons placé le SONOFF Zigbee Bridge Ultra sur une boîte en plastique fixée à un poteau d’éclairage public à côté d’un mur à l’extérieur de la maison et nous nous sommes déplacés dans la maison, simulant des obstacles domestiques typiques. Le signal Zigbee devait traverser plusieurs murs. Le test a montré que le signal traversait 4 murs en béton et 2 murs en verre, le mur en béton étant basé sur une structure à double paroi. Lors de ce test, la portée était d’environ 20 mètres.

Ces tests indiquent l’efficacité du mode Turbo pour étendre la portée du signal Zigbee. Cette extension de portée devient plus importante pour les utilisateurs de maisons intelligentes, car le nombre d’appareils dans les maisons intelligentes est susceptible d’augmenter et les utilisateurs ne souhaitent pas avoir autant de répéteurs. Il est donc essentiel de créer un réseau Zigbee efficace et solide.

Test de la fonctionnalité Matter Bridge

Ensuite, nous avons testé la fonctionnalité Matter Bridge d’Ultra visant à intégrer les appareils SONOFF Zigbee à d’autres plates-formes prises en charge par Matter telles que Home Assistant, Google Home, Apple Home, Alexa et SmartThings. Notez que l’Ultra agit comme un pont, et non comme un Matter Hub/Controller, les utilisateurs ont donc besoin d’un Matter Hub de la plate-forme respective. Par exemple, si vous souhaitez utiliser Apple Home, vous avez besoin d’un Matter Hub d’Apple tel que le HomePod ou une Apple TV. Même histoire avec Google Home où vous aurez besoin de quelque chose comme un appareil Google Nest Mini comme Matter Hub.

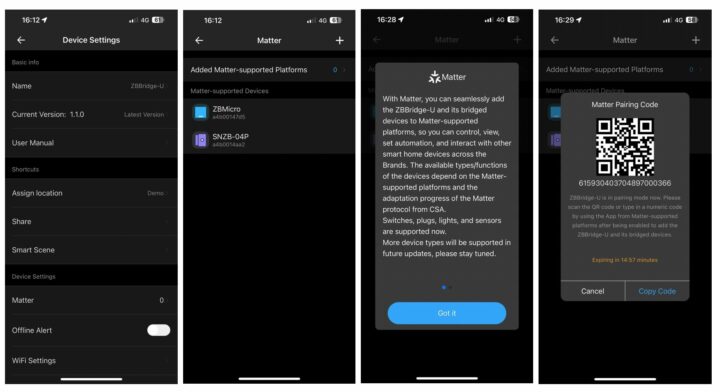

Pour utiliser le Matter Bridge dans le SONOFF Zigbee Bridge Ultra, nous devons l’allumer manuellement, démarrer avec eWeLink, accéder à Paramètres de l’appareil/Matter et appuyer sur « + » pour l’installer. Faites une copie du code de couplage à saisir lors du processus de configuration dans Apple Home ou sur d’autres plateformes Matter. Par exemple, à partir des captures d’écran ci-dessous, nous avons déjà ajouté deux appareils Zigbee dans eWeLink, il s’agit d’un capteur Windows/Porte et d’un adaptateur intelligent ZBmicro USB.

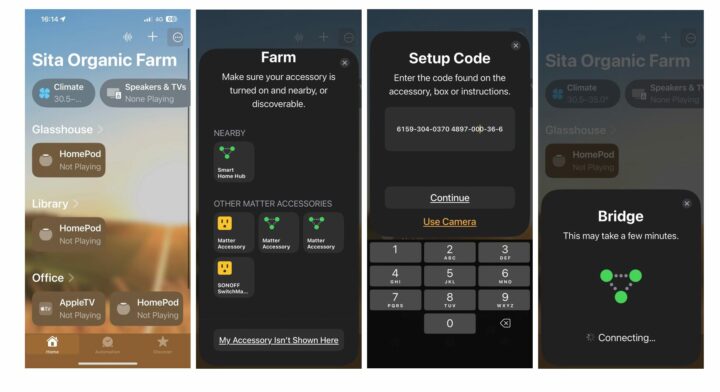

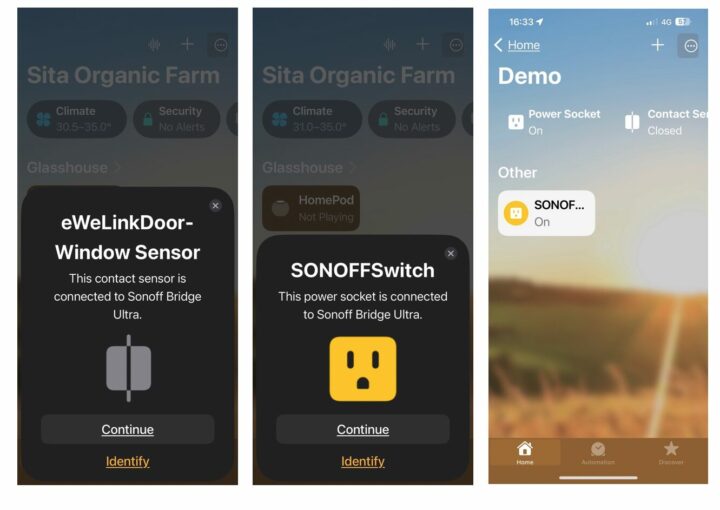

Nous avons choisi la plateforme Apple Home pour ces tests. Sur la première page, ajoutez un nouvel accessoire en sélectionnant Plus d’options, puis en saisissant le code d’appariement que nous avons copié précédemment. Cela permet au SONOFF Zigbee Bridge Ultra de s’intégrer à Apple Home, permettant l’automatisation à partir des appareils Matter.

En quelques minutes, Apple Home détectera deux appareils Zigbee via l’Ultra. Ensuite, remplissez les détails tels que l’emplacement et le nom. Une fois terminé, il est prêt à être utilisé avec la plate-forme Apple Home pour créer l’automatisation de votre choix sur ces appareils. Tout cela se fait via Matter Bridge d’Ultra.

Les étapes que nous avons répertoriées ci-dessus avec Apple Home seront similaires sur les autres plateformes Matter. Cela facilite la vie des utilisateurs à domicile. Nous pensons que Matter Bridge est une bonne fonctionnalité car elle crée une alternative pour les utilisateurs en matière de sélection d’appareils. Avec le matériel puissant du SONOFF Zigbee Bridge Ultra, nous nous attendons à voir davantage de fonctionnalités à l’avenir via OTA, similaires à ce que nous avons vu avec le SONOFF iHost que nous avons examiné l’année dernière, car les deux utilisent la même architecture.

Test du haut-parleur intégré avec la fonction Smart Security

Nous pensons que c’est une excellente idée qu’un Hub ait plusieurs fonctionnalités. Un haut-parleur intégré améliore la fonction de sécurité d’une maison intelligente, qu’il s’agisse de générer des alarmes, des sonnettes ou des alertes. Nous avons vu cette fonctionnalité dans iHost, et maintenant l’Ultra, plus abordable, peut faire de même.

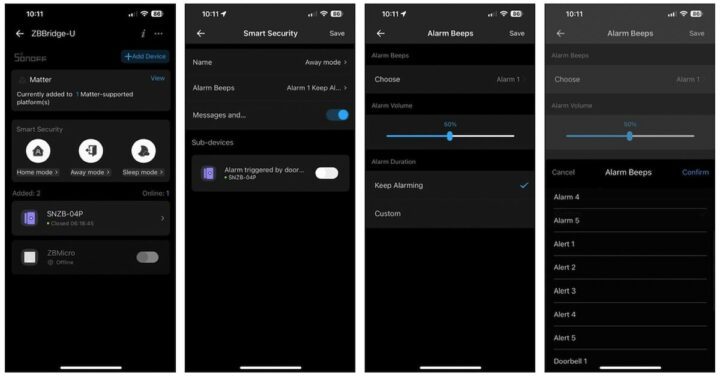

En plus de servir de Zigbee Hub et de Matter Bridge, les passionnés d’eWeLink peuvent utiliser l’Ultra, doté d’un haut-parleur intégré, pour créer des modes de notification simples appelés Smart Security. Trois modes peuvent être sélectionnés : le mode Domicile, le mode Absent et le mode Veille. Chaque mode peut être personnalisé avec différents paramètres. Par exemple, vous pouvez configurer le mode Absence pour qu’il fonctionne avec des capteurs spécifiques et déclenche un son unique, des messages de notification spécifiques et la durée de l’alarme. Dans l’exemple ci-dessous, nous définissons le capteur de porte SNZB-04P comme déclencheur. Si les conditions sont remplies, il émettra une alarme de type 1 pendant 10 secondes à 50 % du volume.

Lorsque nous activons le mode Absent (armé) et que le capteur de porte est déclenché, l’alarme 1 se déclenche et une notification est automatiquement envoyée à notre téléphone mobile. Cela se produit sans qu’il soit nécessaire d’écrire une scène, ce qui le rend très facile à utiliser. Cependant, vous pouvez toujours écrire votre propre scène si vous en avez besoin, ce qui vous offre plus de flexibilité et de personnalisation.

Test du SONOFF Zigbee Bridge Ultra avec Home Assistant

Nous avons fait un test rapide en intégrant le SONOFF Zigbee Bridge Ultra avec Home Assistant. Nous avons constaté que l’Ultra sert simplement de passerelle permettant aux appareils Zigbee de se connecter à Home Assistant. Nous n’avons vu aucune entité spéciale de l’Ultra lui-même. À notre connaissance, SONOFF n’a pas encore l’intention d’ajouter des fonctionnalités supplémentaires dans ce domaine, comme la création d’entités de haut-parleurs pour l’Ultra. S’ils le faisaient, ce serait fantastique, car cela éliminerait le besoin d’acheter un haut-parleur intelligent séparé.

À notre avis, les utilisateurs disposent des options suivantes pour utiliser le SONOFF Zigbee Bridge Ultra dans un environnement Home Assistant. Dans le cas où ils souhaitent utiliser les capteurs Zigbee de SONOFF avec Home Assistant, le moyen le plus pratique est de les intégrer directement via l’intégration ZHA ou l’intégration Zigbee2MQTT (bien sûr, sans l’Ultra). Cependant, sinon, vous pouvez toujours le faire via l’intégration AlexxIT (avec l’Ultra), vous donnant le choix d’utiliser simultanément Home Assistant et eWelink. Les utilisateurs qui n’utilisent pas Home Assistant mais utilisent principalement eWeLink doivent enregistrer les appareils Zigbee avec eWeLink et utiliser l’Ultra comme hub Zigbee, comme indiqué ci-dessus.

Conclusion

Après avoir testé le SONOFF Zigbee Bridge Ultra sous différents angles, nous pensons qu’il est intrigant pour les passionnés d’eWeLink ainsi que pour Apple Home, Google Home ou toute plate-forme prenant en charge Matter grâce à son Matter Bridge intégré. Nous apprécions particulièrement le mode Turbo qui étend la portée et la zone de couverture. De plus, le haut-parleur intégré du Zigbee Bridge Ultra rend la maison intelligente plus pratique et réduit le besoin d’appareils supplémentaires. L’Ultra est livré avec des spécifications relativement robustes et une flexibilité pour les futures mises à jour logicielles (OTA), ce qui en fait une bonne option au-delà de l’iHost (au prix de 79,9 $ contre 59,9 $). Ce que nous aimerions voir l’Ultra faire, c’est exploiter le haut-parleur via d’autres plates-formes et prendre en charge Thread à l’avenir.

Nous tenons à remercier ITEAD d’avoir envoyé le SONOFF Zigbee Bridge Ultra pour test. L’appareil peut être acheté pour 59,90 $ sur la boutique ITEAD où vous pouvez bénéficier d’une réduction de 10 % sur toute commande avec le code promo CNXSOFTSONOFF. La livraison est gratuite pour les commandes de plus de 89 $.
