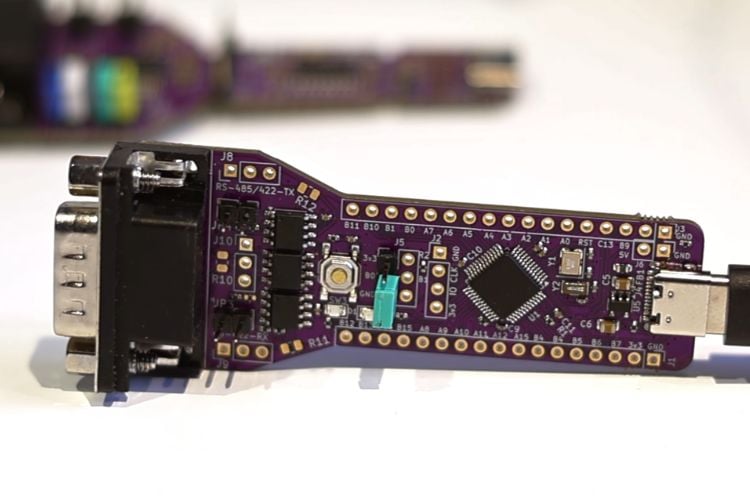

La sonde FalCAN est un outil de communication et de débogage open source créé par Anders B. Nielsen pour simplifier les tests dans l’électronique automobile, l’automatisation industrielle et les systèmes embarqués. Il fonctionne comme un pont puissant entre un ordinateur et des périphériques matériels utilisant des protocoles de communication populaires tels que UART, CAN Bus, RS-422 et RS-485. Ces protocoles sont largement utilisés dans les diagnostics automobiles, les machines CNC, les systèmes CVC, l’automatisation industrielle, les projets Raspberry Pi, le développement STM32 et les applications IoT. En combinant USB vers CAN, USB vers série, USB vers RS-422 et USB vers RS-485 dans une seule carte compacte, la sonde FalCAN devient un outil très utile pour les ingénieurs, développeurs et techniciens travaillant dans le débogage de systèmes en temps réel.
Au niveau matériel, la carte est construite autour du microcontrôleur STMicroelectronics STM32F042, qui prend en charge à la fois la communication USB et l’interface CAN Bus. Il utilise l’émetteur-récepteur CAN Texas Instruments SN65HVD230 pour la communication CAN et les émetteurs-récepteurs SP3485 pour la communication RS-422 et RS-485. La carte se connecte directement à un ordinateur portable via USB et permet aux utilisateurs de surveiller la communication série, d’effectuer une analyse du bus CAN et de déboguer les systèmes de communication industriels. Dans les systèmes Linux, des outils tels que candump et cansend aident les utilisateurs à tester facilement les messages CAN, tandis que les modes UART et RS-485 prennent en charge le débogage série direct pour les microcontrôleurs, les capteurs et les dispositifs d’automatisation.
L’un des plus grands avantages de la sonde FalCAN est sa conception matérielle flexible et open source, ce qui la rend idéale pour les ingénieurs embarqués, les techniciens automobiles et les développeurs de contrôles industriels. Il prend en charge le flashage du micrologiciel DFU sans avoir besoin d’un programmeur séparé, permettant des mises à jour rapides du micrologiciel et des cycles de développement plus rapides. Cela le rend parfait pour le débogage du bus CAN, les tests UART, le dépannage RS-485 et l’analyse de la communication du calculateur automobile.
