Somdevices µsMarc RZ / V2N est un système sur module alimenté par le MPU AI Renesas RZ / V2N et offert dans un facteur de forme micro SMARC (µsmarc) qui est assez plus petit à 82×30 mm que les modules SMARC 82×50 mm standard.
La société a déclaré à Raspberryme Software qu’il était toujours à 100% compatible avec SMARC 2.1 avec un connecteur Edge MXM 3.0 de 314 broches. Il est également rentable avec un PCB compact et peut être utilisé dans des applications limitées dans l’espace. Le µSMARC dispose jusqu’à 8 Go de LPDDR4, jusqu’à 128 Go EMMC Flash, deux Gigabit Ethernet Phy et un module WiFi 5 et Bluetooth 5.1 Bluetooth 5.1.
µsmarc RZ / V2N Spécifications:
- Soc – Renesas RZ / V2N
- Processeur
- Cortex-A55 du bras quad-core à 1,8 GHz
- ARM CORTEX-M33 @ 200 MHz
- GPU – ARM MALI-G31 MOTEUR GRAPHIQUE 3D (GE3D) avec OpenGL ES 3.2 et Open CL 2.0 FP
- VPU – Encoder et décoder
- H.264 – Jusqu’à 1920 × 1080 à 60 ips (spécifications de Renesas, mais Somdevices mentionne également jusqu’à 4k à 30 ips)
- H.265 – jusqu’à 3840 × 2160 à 30 ips
- Accélérateur AI – DRP-AI jusqu’à 4 hauts denses / 15 hauts clairsemés
- Processeur
- Mémoire système – 512 Mo à 8 Go de RAM LPDDR4
- Stockage – 4 Go à 128 Go EMMC Flash
- Réseautage
- 2x Gigabit Ethernet Phy
- WiFi en option 802.11 A / B / G / N / AC et module Bluetooth 5.1
- Connecteur de bord MXM 3.0 314 broches selon les spécifications SMARC:
- Stockage – SDIO
- Interface d’affichage
- MIPI DSI à 4 voies
- Les LVD à double canal facultatif via le pont DSI vers LVDS (non dans les spécifications, mais illustré dans le diagramme de bloc ci-dessous)
- Caméra – 2x 4-LANE MIPI CSI-2
- Audio – 1x I2S
- Réseautage – 2x 10/100/1000 Mbps Ethernet
- USB – 1x USB 2.0 OTG, 1x Hôte USB 3.2
- PCIe – Interface PCIe à 2 voies
- E / OS à basse vitesse
- Bus 2x Can
- 3x I2C, 1x SPI, 3x UART (2x flux-contrôleur 4 fils, 2x 2 fils)
- 13X GPIOS
- Jusqu’à 3x PWM
- Alimentation – Entrée 5V CC; PMIC sur le module
- Dimensions – 82 x 30 mm (facteur de forme µsmarc)
- Plage de températures – -40ºC à 85 ° C
- Humidité – 93% d’humidité relative à 40 ° C, non condensée (CEI 60068-2-78)

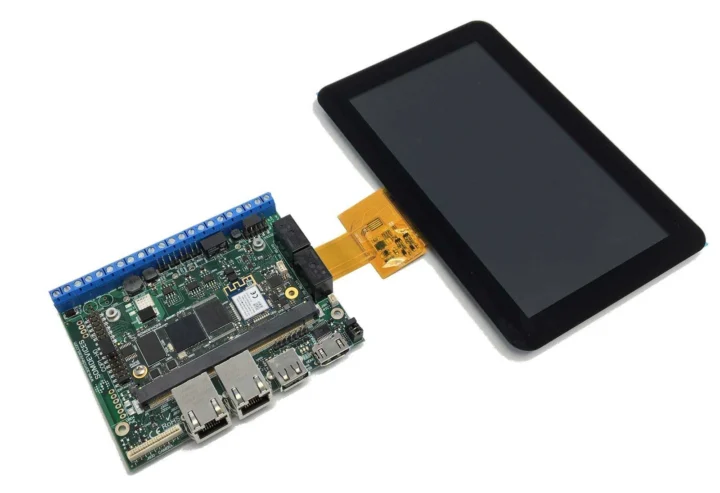

La société fournit à un Linux BSP avec le soutien du projet Yocto, Ubuntu et Debian. SomDevices n’a pas mentionné directement une carte de support d’évaluation pour le module, mais je pouvais trouver la carte de support COP1-H0 dans le cadre de kits de développement pour leur précédent NXP I.MX 6ull, I.MX 8M MINI et I.MX 8M Nano µsMarc System-on-modules qui devraient également être compatibles avec le nouveau module µsmarc RZ / V2N. J’ai demandé à l’entreprise, mais ils n’ont pas répondu à temps avant la publication de cet article. La société explique que le module convient particulièrement aux robots autonomes et à la vision industrielle en usine.
Deux modules standard µsmarc RZ / V2N sont disponibles: le C0P5-V10 avec 2 Mo LPDDR4, 16 Go EMMC Flash, un module WiFi et Bluetooth, et deux phy Ethernet, ainsi que le COP5-V11 dans la même configuration moins le module sans fil. D’autres configurations sont disponibles sur demande.
C’est le deuxième module Renesas RZ / V2N que nous avons couvert après l’IMDT V2N avec des connecteurs de carte à bord, et le premier compatible avec la norme SMARC 2.1. D’autres modules SMARC (80×50 mm) et OSM basés sur le nouveau microprocesseur de Renesas sont en préparation, mais nous les couvrirons une fois qu’ils seront disponibles et que des détails techniques sont publiés.
Somdevices n’a pas fourni d’informations sur les prix publics. Des informations supplémentaires peuvent être trouvées sur la page du produit.
