Sipeed Tang Mega 138K Dock est une carte de développement GOWIN GW5AST FPGA + RISC-V à moindre coût

La station d’accueil Sipeed Tang Mega 138K est une version économique de la carte de développement Tang Mega 138K Pro lancée l’année dernière avec le SoC GOWIN GW5AST FPGA + RISC-V, deux cages SPF+, une interface PCIe 3.0 x4 et des ports DVI Rx et Tx.

Le nouveau Tang Mega 138K Dock conserve un SoC FPGA GW5AST mais avec un boîtier à 484 billes qui s’adapte à un système sur module plus petit, et se passe des cages SPF+, remplace l’interface PCIe 3.0 x4 par une interface PCIe 2.0 x4, et n’utilise qu’un seul port HDMI pour DVI Rx ou Tx.

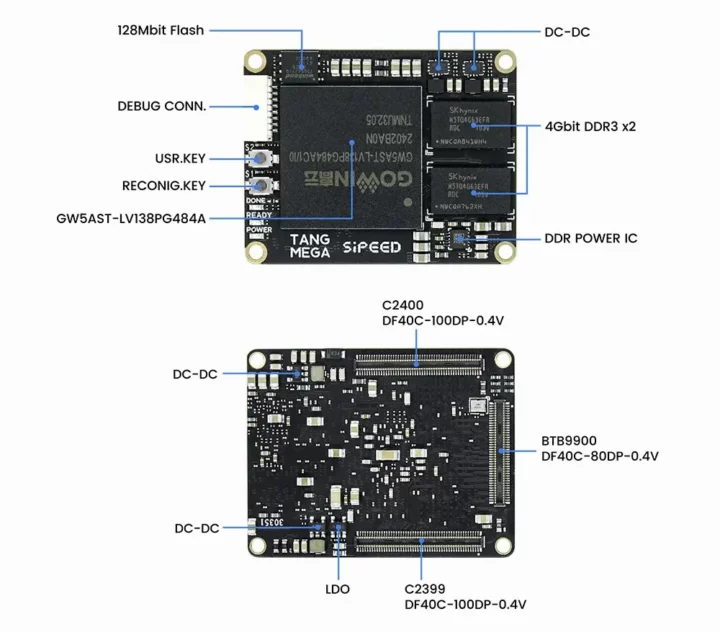

Système sur module Sipeed Tang Mega 138K

Jetons d’abord un coup d’œil aux spécifications du SoM lui-même :

• SoC FPGA – GOWIN GW5AST-LV138FPG484A avec
  • 138 240 LUT4
  • SRAM fantôme de 1 080 Ko (SSRAM)
  • Bloc de mémoire SRAM de 6 120 Ko (BSRAM)
  • Nombre de BSRAM – 340
  • 298x tranches DSP
  • 12x PLL
  • 16x horloges mondiales
  • 24x HCLK
  • 8 émetteurs-récepteurs de 270 Mbps à 12,5 Gbps
  • Processeur dur – RISC-V AE350_SOC 32 bits à 800 MHz
• Mémoire système – 1 Go DDR3
• Stockage – 2x 1x 128 Mbits de mémoire flash
• Interface de carte porteuse – 3 connecteurs carte à carte (2 x 100 broches, 1 x 80 broches)
• Débogage – connecteur JTAG + UART 8 broches
• Divers – Utilisateur et touche « reconig » ; voyants d’alimentation, de fin et de préparation
• Dimensions – 45 x 34 mm (Pro était 70 x 50 mm)

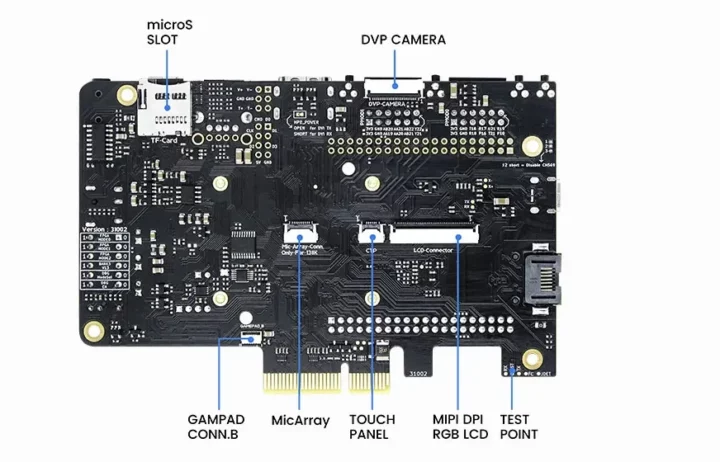

Station d’accueil Sipeed Tang Mega 138K

La plupart des modifications peuvent être trouvées sur le dock avec les modifications mises en évidence en gras ou barrées :

• Stockage – Emplacement pour carte MicroSD, Mémoire EEPROM
• Entrée/sortie vidéo
  • Port DVI émission/réceptionm
  • Connecteur LCD + connecteur écran tactile
  • 2x connecteur MIPI CSI pour caméras
  • Connecteur de caméra DVP
• l’audio
  • 2x embases de haut-parleur
  • Prise audio stéréo 3,5 mm
  • Connecteur de réseau de microphones
• La mise en réseau
  • Port Gigabit Ethernet RJ45
  • 2x cages SPF+
• USB – 1 port USB Type-C « Soft USB », 1 port USB Type-A
• Expansion
  • 3x 2x connecteurs Pmod
  • Connecteur de bord PCIe 2.0 x4 (au lieu de PCIe 3.0)
  • En-tête GPIO 40 broches
  • Prise M.2 B-key
• Débogage – port USB-C pour JTAG et UART
• Divers
  • Bouton d’alimentation
  • 4x 3x clés utilisateur
  • 1x LED RVB
  • 6x LED utilisateur (Remarque : des LED peuvent être ajoutées via l’un des connecteurs Pmod si nécessaire)

  • Connecteur de ventilateur
  • Commutateur de configuration DIP 6 positions
  • 2x connecteurs pour manette de jeu
• Source de courant
  • 12 V via prise CC
  • Connecteur de batterie pour batterie LiIon 3,7V
• Dimensions – 147,1 x 93,2 mm

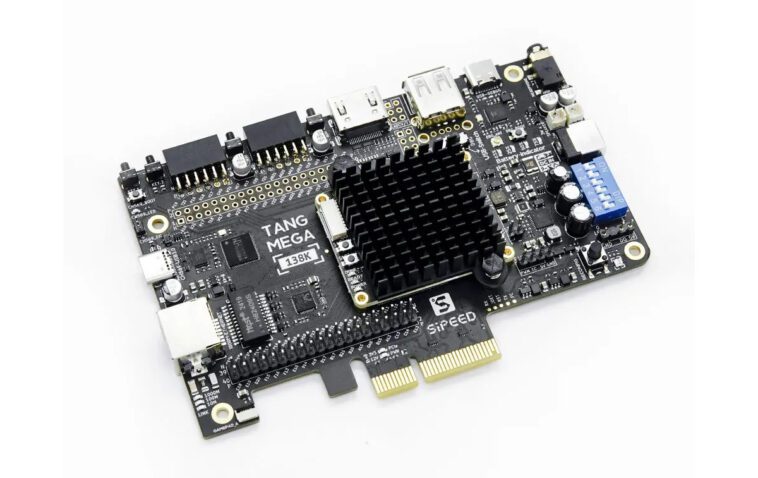

Bien que certaines fonctionnalités aient été supprimées, quelques améliorations et ajouts ont été apportés, notamment deux connecteurs pour manette de jeu, un connecteur pour écran tactile, un port USB Type-A, un connecteur de batterie 3,7 V et un commutateur DIP pour la configuration. Toutes les photos montrent également le Tang Mega 138K avec un dissipateur thermique (sans ventilateur) tandis que le Tang Mega 138K Pro est activement refroidi avec un petit ventilateur.

Le wiki est en cours de traduction et la plupart des informations concernent la précédente Tang Mega 138K Pro, mais les détails sur la Tang Mega 138K devraient être disponibles très bientôt. En attendant, vous trouverez de la documentation sur la page de téléchargement. Je vois également que Sipeed travaille sur un modèle Tang Mega 60K. La nouvelle Tang Mega 138K a été conçue pour les consoles de rétrogaming avec des connecteurs LCD et TP, deux joysticks, un haut-parleur stéréo et une gestion de la batterie. Vous trouverez quelques exemples de code spécifiques à la nouvelle carte FPGA sur GitHub, et un exemple d’émulateur fonctionnant sur les cartes Sipeed Tang est l’émulateur MiSTeryNano Atari STE.

Sipeed vend le Tang Mega 138K Dock avec un boîtier en acrylique sur Aliexpress pour 129,60 $, où vous trouverez le module pour seulement 68,80 $. Les Européens devront attendre quelques jours pour que la carte soit disponible car la société travaille sur les formalités administratives et les utilisateurs peuvent voir une page d’erreur 404 entre-temps. Pour référence, l’ancien Sipeed Tang Mega 138K Pro Dock est vendu pour environ 200 $ sur Aliexpress et Amazon.
