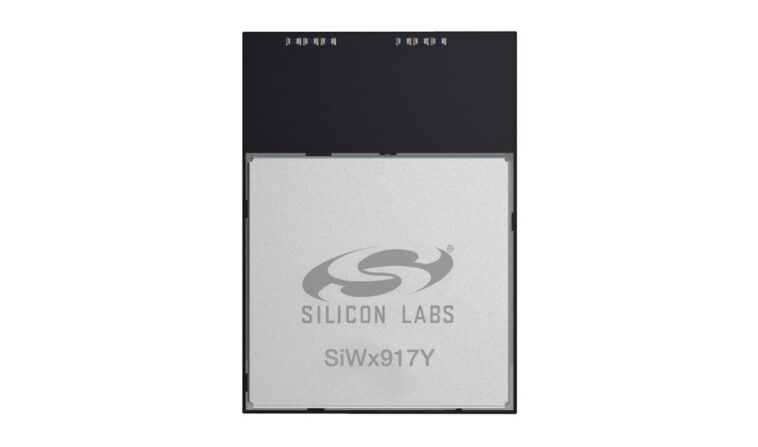

Silicon Labs SiWG917Y et SiWN917Y sont des modules IoT WiFi 6 et Bluetooth LE 5.4 à très faible consommation

Silicon Labs SiWG917Y et SiWN917Y sont des modules pré-certifiés WiFi 6 2,4 GHz ultra-basse consommation et Bluetooth Low Energy (LE) 5.4, conçus comme une extension de la famille de microcontrôleurs Wireless Gecko Series 2 Arm Cortex-M33 et conçus pour les applications IoT telles que Appareils pour maison intelligente, solutions d’automatisation des bâtiments, appareils de santé, capteurs industriels et trackers d’actifs.

Le module SiWG917Y est utilisé comme une solution autonome où tout le code d’application s’exécute sur un cœur Arm Cortex-M4, et le module SiWN917Y est conçu comme un coprocesseur réseau afin que les clients puissent exécuter leur application sur un MCU séparé pendant que le module sans fil gère le WiFi. 6 et BLE 5.4.

Spécifications des modules SiWx917Y de Silicon Labs :

• Microcontrôleur
  • MCU
    • Noyau d’application Arm Cortex-M4F jusqu’à 180 MHz (performances 225 DMIPS)
    • Processeur sans fil Arm Cortex-Mnetwork fonctionnant jusqu’à 160 MHz,
  • Accélérateurs – FPU, MPU, NVIC, processeur vectoriel matriciel (MVP) intégrés
  • Mémoire
    • 672 Ko de SRAM intégrée partagée par Cortex-M4 et le processeur réseau sans fil
    • Jusqu’à 2 Mo de PSRAM intégrée
  • Stockage – Jusqu’à 8 Mo de mémoire Flash intégrée
  • Stockage I/F – Contrôleurs QSPI pour jusqu’à 16 Mo de PSRAM et jusqu’à 16 Mo de Flash
  • Débogage – Options de débogage SWD et JTAG
  • Divers
    • Oscillateurs internes et externes avec PLL
    • Programmation Flash dans l’application (IAP), programmation dans le système (ISP) et mise à niveau du micrologiciel sans fil sans fil
    • Réinitialisation à la mise sous tension (POR) Détection de coupure de courant et de panne de courant (BOD) avec seuils séparés
• Wi-Fi 6
  • 2,4 GHz 802.11 b/g/n/ax, canal 20 MHz
  • Fréquence : 2 412 MHz – 2 484 MHz
  • Bande passante jusqu’à 86 Mbps (802.11ax MCS0-MCS7)
  • Fonctionnalités obligatoires et fonctionnalités facultatives 802.11ax 20 MHz non-AP STA :
    • Heure de réveil cible individuelle (iTWT)
    • Diffusion TWT (bTWT)
    • Économie d’énergie intra-PPDU
    • Portée étendue SU (ER)
    • DL MU-MIMO, BFRP, retour NDP jusqu’à 4 antennes
  • Tx Power – Jusqu’à +17 dBm avec PA intégré
  • Sensibilité Rx – -96 dBm
  • Pile Wi-Fi intégrée, pile TCP/IP, pile Bluetooth prenant en charge la coexistence sans fil et Matter
• Bluetooth basse consommation 5.4
  • Débits de données Bluetooth LE 1Mbps, 2Mbps, LR (125Kbps, 500Kbps)
  • 8 connexions périphériques et 2 connexions centrales
  • Cycle de service LR
  • Puissance Tx – Jusqu’à +16,5 dBm avec PA intégré
• Certifications sans fil
  • Alliance Wi-Fi, Bluetooth SIG
  • États-Unis (FCC), Canada (IC/ISED), MIC (Japon), etc. Conformité aux normes EN pertinentes, notamment EN 300 328 v2.2.2 pour la conformité aux directives et réglementations de l’UE (CE) et du Royaume-Uni (UKCA).
• Périphériques
  • Analogique
    • CAN 12 bits, 16 canaux, 2,5 Ms/s ; DAC 10 bits
    • 3x amplis-op 2x comparateurs
    • Détecteur IR et capteur de température
  • SDIO 2.0 Secondaire
  • 1x USART, 2x UART, 4x SPI, 3x I2C, 2x I2S
  • Minuteries – 4 x 16/32 bits, 1 x 24 bits, WDT, RTC
  • Jusqu’à 43x GPIO avec multiplexeur GPIO
• Sécurité
  • WPA2 (Personnel/Entreprise), WPA3 (Personnel), TLS1.3
  • Démarrage sécurisé/OTA, PUF, TRNG, stockage de clés de zone sécurisée, verrouillage de débogage, anti-retour en arrière, XiP crypté, attestation sécurisée
  • Accélérateurs matériels : AES-128/256, SHA-256/384/512, HMAC, RSA, ECC, ECDH, RNG, CRC, SHA-3, AES-GCM/CMAC, ChaCha-poly, TRNG
• Tension d’alimentation – 1,65 V à 3,63 V
• Dimensions – 21,1 x 16 x 2,3 mm
• Plage de température – -40°C à +85°C

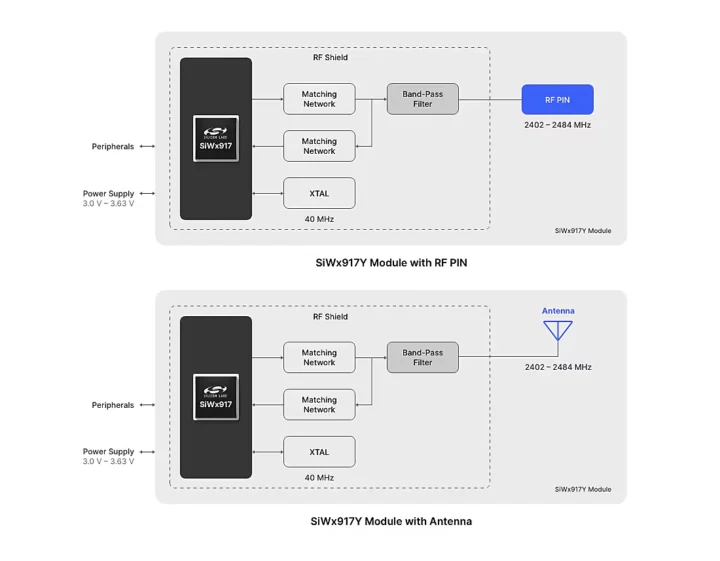

Le module est proposé avec soit une antenne intégrée, soit une broche RF pour connecter une antenne externe. Les spécifications ci-dessus ne contiennent pas de chiffres de consommation d’énergie, mais Silicon Labs affirme que le module consomme aussi peu que 20 μA en mode veille avec un temps de réveil cible (TWT) et un intervalle de maintien en vie de 60 secondes. Cela rend les modules SiWx917Y adaptés aux appareils IoT fonctionnant sur batterie tels que les serrures intelligentes, les thermostats, les caméras intelligentes, les sonnettes vidéo et les capteurs industriels et permettent une autonomie de batterie de plusieurs années.

Le développement du micrologiciel peut être effectué avec la plateforme de développement unifiée Simplicity Studio v5 ou Microsoft VS Code. Je n’ai trouvé aucune plateforme d’évaluation pour les nouveaux modules. Silicon Labs indique que les modules SiWx917Y sont désormais généralement disponibles à l’achat. Des détails supplémentaires peuvent être trouvés sur la page produit et dans le communiqué de presse.
