Le SignalSDR Pro est un SDR de la taille d’un Raspberry Pi qui apporte une touche de la taille d’une carte de crédit aux radios définies par logiciel (SDR). Il s’agit d’un appareil compact et rationalisé adapté aux tâches allant « du traitement du signal et de l’analyse du spectre aux systèmes de communication et au-delà ».

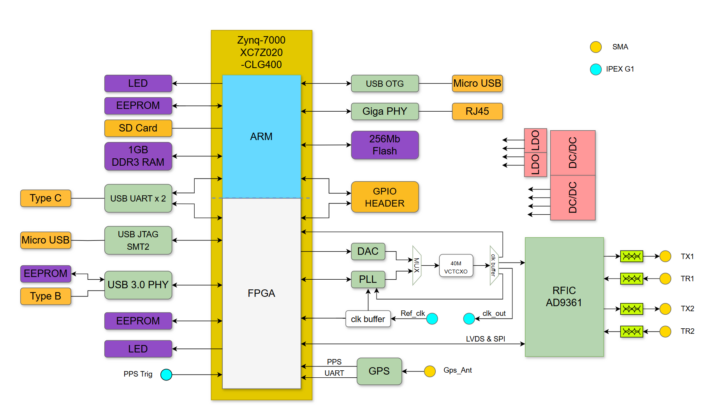

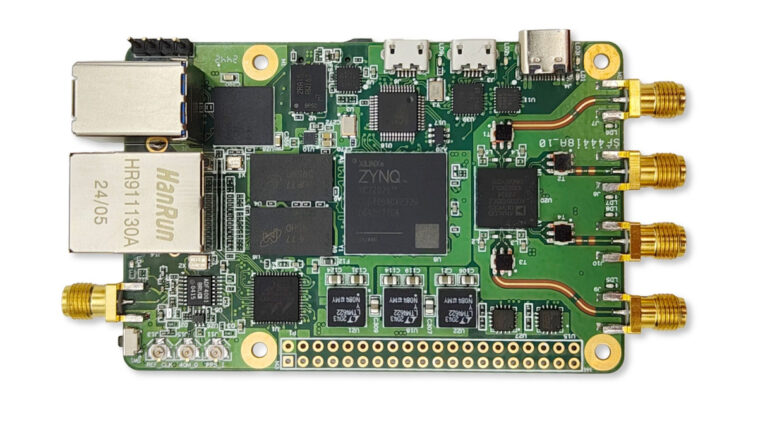

Le SignalSDR Pro s’appuie sur l’émetteur-récepteur radio AD9361 d’Analog Devices et le SoC AMD Zync 7020 dans un format de carte de crédit rappelant les ordinateurs monocarte Raspberry Pi. Le SDR de la taille d’un Raspberry Pi dispose également d’un connecteur GPIO à 40 broches pour une extension avec d’autres composants matériels et des fonctionnalités supplémentaires.
L’appareil offre une plage de réglage de 70 MHz à 6 GHz, une fréquence d’échantillonnage de 12 bits, une bande passante RF de 61,44 MHz et deux canaux TX/RX en duplex intégral via quatre connecteurs d’antenne I-PEX. Il est également capable d’émuler d’autres matériels SDR tels que l’ADALM-PLUTO et l’USRP B210, ce qui facilite son intégration dans les flux de travail préexistants.
Le SignalSDR Pro est une alternative de milieu de gamme aux options SDR d’entrée de gamme telles que AntSDR E200, KrakenSDR et DeepRad et aux produits haut de gamme tels que LimeSDR et Ettus B200. Nous avons également couvert le Caribou RPI HAT qui ajoute du SDR au Raspberry Pi via son en-tête GPIO.
Spécifications de SignalSDR Pro :
- FPGA – FPGA SoC AMD Zynq 7020 avec 2 cœurs durs Arm Cortex-A9 et 85 000 portes logiques
- RF
- Chipset – Appareils analogiques AD9361
- Canaux – 2 Tx/2 Rx (Full Duplex)
- Gamme de fréquences – 70 MHz – 6 GHz
- Taux d’échantillonnage maximum : 61,44 MHz
- Résolution : 12 bits
- Bande passante RF – 61,44 MHz
- Puissance de transmission RF – jusqu’à 10 dBm
- Connecteurs d’antenne – 5x connecteurs I-PEX (1x GPS/analogique)
- 1x GPSDO (précision de l’oscillateur ~ 1 ppm)
- Réseau – Port Gigabit Ethernet RJ45
- USB – 1 port USB Type-C, 2 ports Micro Type-B (OTG), 1 port USB Type-B 3.0
- Extension – en-tête GPIO 40 broches (dessoudé)
- Options de démarrage – Carte SD/Flash/JTAG
- Débogage – USB-TTL / USB-JTAG
- Dimensions – Facteur de forme Raspberry Pi
Côté logiciel, le SDR de la taille d’un Raspberry Pi est compatible avec plusieurs plates-formes telles que GNU Radio, MATLAB, LabView, DragonOS, LTE Sniffer, OpenBTS, GQRX et OpenAirInterface. Le référentiel GitHub contient plus d’informations sur le matériel ainsi que des didacticiels et des cas d’utilisation pour démarrer.

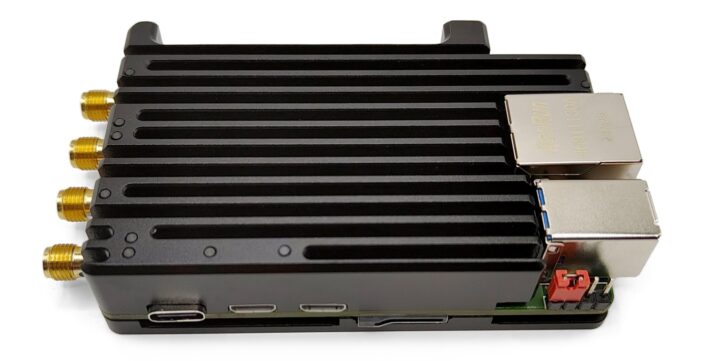

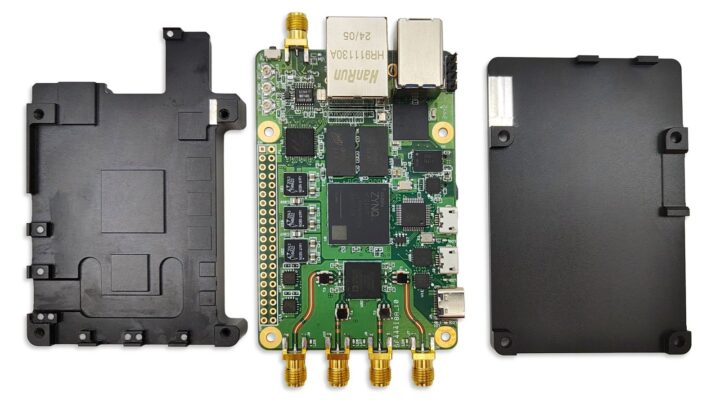

La campagne SignalSDR Pro est en direct sur CrowdSupply et a largement dépassé son objectif de financement. L’appareil coûte 899 $ et est livré dans un boîtier métallique qui sert également de dissipateur thermique. L’ensemble comprend une carte microSD, quatre antennes 5G pour les bandes 700-3 800 MHz, une antenne GPS, trois câbles I-PEX vers SMA, des câbles USB et Ethernet et deux cartes SIM préchargées en écriture. Comme d’habitude, la livraison est gratuite pour les acheteurs aux États-Unis et coûte 12 $ pour les acheteurs d’autres régions du monde. Les expéditions devraient démarrer d’ici la mi-mars 2025.
