Seeed Studio has launched two 900 MHz WiFi HaLow modules for long-range, low-power communication based on Quectel FGH100M-H: the Wio-WM6180 Wi-Fi HaLow mini-PCIe module designed to be installed in hardware such as OpenWrt routers or even Raspberry Pi SBCs, and the Wi-Fi HaLow module for Seeed Studio XIAO designed to take XIAO boards avec ESPRESSIF, Raspberry Pi ou semi-microcontrôleurs nordiques.
Ces solutions peuvent être utiles pour les appareils de maison intelligente, l’automatisation industrielle, l’infrastructure de la ville intelligente, l’agriculture intelligente et les systèmes de surveillance environnementale. Les cas d’utilisation les plus typiques sont les caméras WiFi Halow avec jusqu’à un kilomètre.

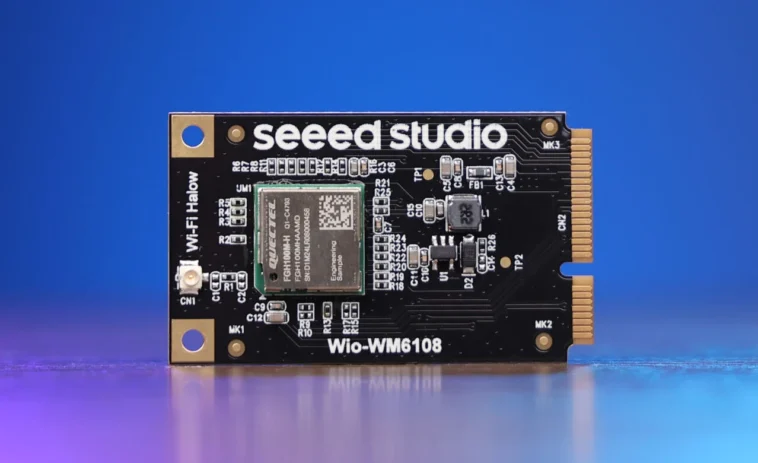

Wi-Wi-Fi Halow Mini-PCie Module Wi-Fi Halow
Caractéristiques:
- Quectel FGH100M-H Module Halow Wi-Fi conforme à la norme IEEE 802.11AH.
- Chipset – Morse Micro MM6108
- Bande de fréquence Wi-Fi – 902–928 MHz
- Mode de fonctionnement – Point d’accès (AP) ou station (STA)
- Modulation – OFDM, BPSK, QPSK, 16QAM, 64QAM
- Taux de données – jusqu’à 32,5 Mbps de liaison
- Gamme – jusqu’à 1 km
- Sécurité – AES, SHA-256, SHA-384, SHA-512, WPA3
- Interface – SDIO ou SPI
- Connecteur IPEX pour l’antenne 900 MHz
- Dimensions – 13,0 x 13,0 x 2,2 mm
- Interfaces hôte – mini connecteur PCIe (à l’aide de l’interface, voir Studio n’a pas dit, je suppose que SPI au lieu de SDIO)
- Alimentation – 3,0 à 3,6 V (typ. 3,3 V)
- Dimensions – Non mentionné (Mini PCIe Carte)
- Plage de température
- Norme: -30 ° C à + 85 ° C
- Étendu: -40 ° C à + 85 ° C (Remarque: Seed Studio était assez paresseux ici, car ils ont juste copié les spécifications du module Quectel. Il est sûr de supposer qu’ils n’offrent que la version standard…)

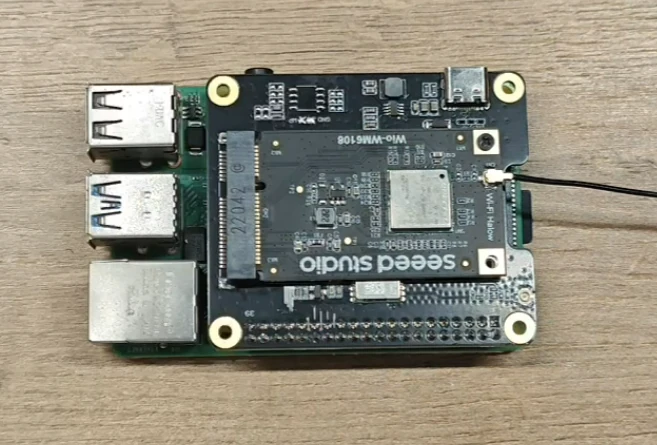

Le principal cas d’utilisation ici est de connecter le WIO-WM6180 à une carte Raspberry Pi (4). Vous aurez également besoin d’un chapeau MPCIE, d’une carte microSD pour flasher l’image Openwrt avec des pilotes Halow, une alimentation et une antenne.

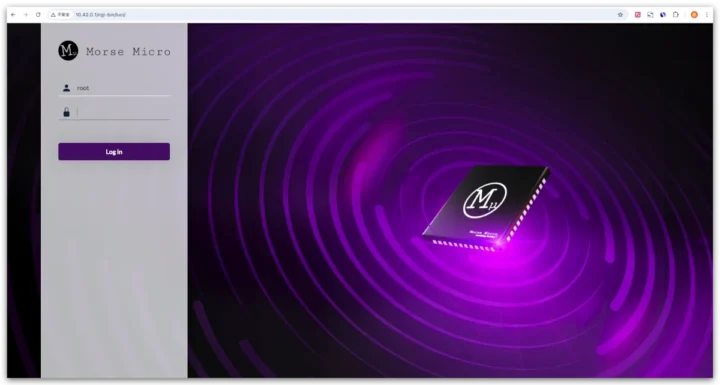

Le Wiki vous guide à travers toutes les étapes jusqu’à l’interface Web OpenWrt Luci de Morse Micro, et des explications sur la façon de configurer le PI en tant que point d’accès. Mais la documentation est des déchets pour toute autre plate-forme car on ne nous dit pas quelle interface est utilisée sur le connecteur Mini PCIe ni donnant un lien avec les pilotes.
Cela dit, il semble reproduire la configuration du kit d’évaluation Morse Micro MM6801-EKH01 afin que vous puissiez toujours vous référer à la documentation du Devkit officiel. Ce n’est pas tout à fait le premier module Wi-Fi Halow Mini PCIe, et nous avons précédemment couvert les Gateworks GW16146 en nous appuyant sur la signalisation USB.
Le module Wi-Fi Halow Wi-Fi Wi-Fi Wi-Fi Mini PCIe peut être acheté pour 14,90 $ sur le studio Seed, mais n’oubliez pas que vous devrez également apporter votre propre antenne ~ 900 MHz, ou acheter le modèle 2,6DBI sur Studio Seed avec un adaptateur SMA U.FL (4,39 $ au total).
Module Wi-Fi Halow pour Studio Xiao Seed
Caractéristiques:
- Module Halow Wi-Fi Quectel FGH100M-H comme décrit ci-dessus
- Compatible avec le module Xiao MCU via une tête féminine
- Extension – En-têtes d’échange pour le module Xiao
- Dimensions – 42 x 25 mm
La documentation ne s’applique qu’aux modules Xiao ESP32 pour l’instant, car il s’appuie sur l’ESP-IDF v5.1.1 avec Morse Micro MM-IOT-SDK pour les cartes ESP32. Le sens Xiao ESP32S3 est un candidat idéal car il est livré avec une caméra, uniquement des cas d’utilisation les plus courants pour WiFi Halow.
Le module Wi-Fi Halow pour le Studio Xiao Seed se vend également 14,90 $ sur la boutique en ligne de l’entreprise. Le Sense Xiao ESP32S3 ajoute 13,99 $, et vous devrez également ajouter environ 4 $ + pour l’antenne comme mentionné pour le module Mini PCIe. Une alternative serait la plus grande Lilygo T-halow avec ESP32-S3, WiFi Halow, Ethernet et le support pour les caméras OV2640 / OV5640.
