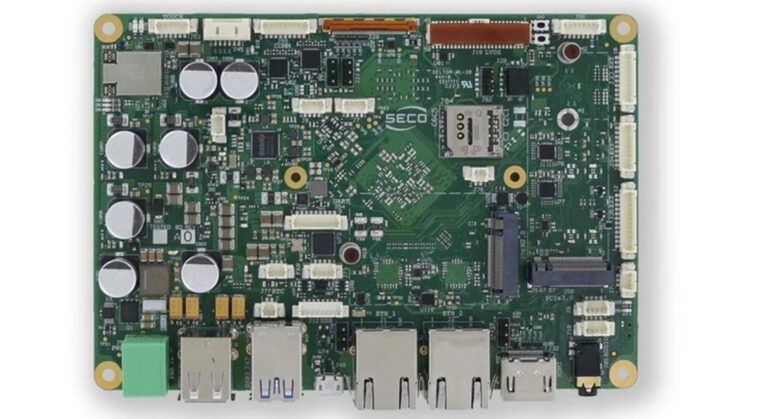

SECO SBC-3.5-RK3568 – Un SBC Rockchip RK3568 3,5 pouces avec double Gigabit Ethernet

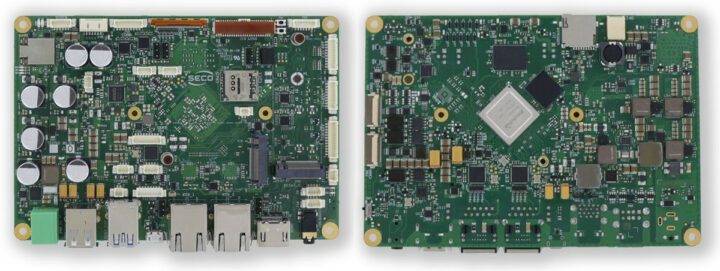

SECO SBC-3.5-RK3568 est un SBC de 3,5 pouces riche en fonctionnalités, alimenté par un SoC AI Cortex-A55 quadricœur Rockchip RK3568 qui comprend jusqu’à 4 Go de mémoire DDR4-3200, 64 Go de flash eMMC 5.1, trois interfaces d’affichage (HDMI, LVDS , eDP), Ethernet double gigabit et divers connecteurs d’extension pour applications industrielles.

De plus, il comprend également le Wi-Fi 802.11 a/b/g/n/ac, le Bluetooth 5.0 et la prise en charge LTE via M.2. La connectivité USB comprend deux ports USB 3.0 Type-A et plusieurs ports USB 2.0 avec OTG, ainsi que des ports RS-232, RS-422, RS-485 et TTL UART et plus encore.

Nous avons déjà parlé de SBC similaires alimentés par le SoC Rockchip RK3568, comme l’AAEON RICO-3568, le RK3568 Tinker Board 3N, le Radxa ROCK 3B et bien d’autres, n’hésitez pas à les consulter si le sujet vous intéresse.

Spécifications SECO SBC-3.5-RK3568 :

• SoC – Rockchip RK3568
  • CPU – Processeur quadricœur Cortex A55 jusqu’à 2,0 GHz
  • GPU – GPU Mali G52 avec prise en charge d’OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
  • Unité virtuelle virtuelle
    • Décodeur vidéo 4Kp60 H.264, H.265, VP9, ​​1080p60 MPEG-4/-2/-1, VP8 et VC1
    • Encodeur vidéo 1080p60 H.264/H.265
  • Accélérateur d’IA – 0,8 TOPS NPU
• Mémoire système – DDR4-3200 soudée, jusqu’à 4 Go
• Stockage
  • Lecteur eMMC 5.1 soudé à bord, jusqu’à 64 Go (premier périphérique de démarrage)
  • Emplacement microSD (deuxième périphérique de démarrage)
  • Flash I2C
  • Flash QSPI (option d’usine)
• Interfaces d’affichage
  • HDMI 2.0, jusqu’à 4K x 2K à 60 Hz
  • eDP 1.3, jusqu’à 4096 x 2160 à 60 Hz
  • Interface LVDS simple/double canal
  • Connecteur dédié pour contrôleur d’écran tactile I2C
  • Prend en charge 3 sorties vidéo indépendantes
• Caméra – 2 connecteurs de caméra MIPI-CSI à 2 voies ou 1x à 4 voies
• l’audio
  • Prise audio combo TRRS (entrée micro stéréo, sortie ligne stéréo)
  • Sortie haut-parleur mono (amplifiée 1,3 watts à 8 ohms) sur le connecteur interne
  • 1x ports de signal PDM sur l’en-tête interne
• La mise en réseau
  • 2x ports Gigabit Ethernet (TI DP83867 Ethernet PHY sur interface RGMII)
  • Module M.2 1216 intégré en option WLAN 802.11 a/b/g/n/ac + BT 5.0
  • M.2 Socket 2 Key B pour module LTE + emplacement pour carte microSIM intégré
• USB
  • 2x USB 3.0 Type-A
  • 1x USB 2.0 Type-A
  • 1x USB 2.0 OTG micro-AB (multiplexé avec un USB 3.0 pour une récupération profonde)
  • 1x connecteur à broches interne USB 2.0
  • 1x connecteur à broches interne USB 2.0 (dédié à l’écran tactile)
• Ports série
  • 2x 4 fils RS-232/RS-422/RS-485 (émetteurs-récepteurs multistandard) sur l’embase interne
  • 2x ports TTL UART à 2 fils sur le connecteur interne
• Débogage – 1x débogage UART, 1x port JTAG
• Expansion
  • M.2 Socket 2 Key M pour les modules accélérateurs AI
  • 8x GPIO ou 4x GPIO + 4 ADC (alternatives de configuration d’usine)
  • 2x CAN, 1x I2C, 1x SPI
• Divers – Batterie RTC
• Alimentation – plage +12 VCC à +24 VCC
• Température de fonctionnement – ​​0°C à +60°C (version commerciale)
• Dimensions – 146 x 102 mm (facteur de forme 3,5″)

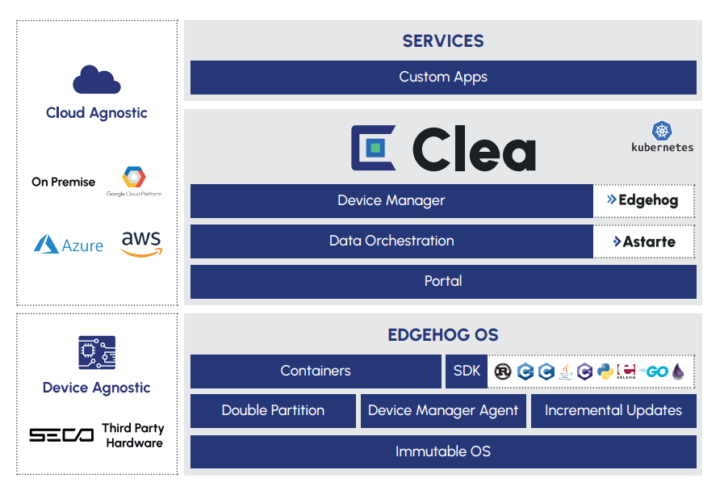

À partir de la version 5.10 du noyau Linux, le package de support de cette carte est entièrement intégré au système d’exploitation Edgehog. Développé par SECO pour leur plateforme All-In-One IIoT CLEA, Edgehog OS est basé sur Yocto et donne la priorité à la sécurité et à la stabilité. Il propose des mises à jour OTA, des doubles partitions et des procédures de secours pour une fiabilité améliorée. De plus, il comprend un gestionnaire de périphériques pour la communication cloud et permet la gestion de flotte pour une famille de produits. De plus amples informations sur ce SBC sont disponibles sur la page wiki du SECO.

SECO n’a pas encore publié d’informations sur les prix du SBC 3,5 pouces SBC-3.5-RK3568, mais vous pouvez trouver des détails supplémentaires sur leur page produits.
