L’outil SBC Case Builder 2.0 pour créer des boîtiers pour les ordinateurs à carte unique a été publié avec une interface utilisateur graphique de personnalisation, des boîtiers et des SBC supplémentaires, la prise en charge des entretoises à hauteur variable, etc.
Nous avons écrit sur l’outil SBC Case Builder pour générer facilement différents types de boîtiers imprimables en 3D à l’aide d’OpenSCAD plus tôt cette année. Le SBC Model Framework utilisé dans la solution était axé sur les cartes ODROID et vous deviez saisir les paramètres dans un fichier de configuration. Le logiciel SBC Case Builder 2.0 change cela avec une interface graphique conviviale permettant l’ajustement dynamique de n’importe lequel des attributs de cas.
La nouvelle version du logiciel prend également en charge les entretoises à hauteur variable, le positionnement paramétrique multi-associatif des accessoires et propose 8 « cas de base », à savoir coque, panneau, empilé, plateau, rond, hexagonal, encliquetable et ajusté. La solution fonctionne avec 47 SBC définis dans la dernière version du SBC Model Framework.
Les SBC suivants sont pris en charge avec vérifié conceptions de cas:
- Noyau dur ODROID-C1+, C2, C4, XU4, XU4Q, MC1, HC1, HC4, M1, N1, N2, N2+, H2
- Kit de développement NVIDIA Jetson Nano
D’autres SBC ont non vérifié conceptions créées à partir de dessins mécaniques publics :
- ODROID-Show2
- Toutes les cartes Raspberry Pi de Raspberry Pi Zero à Raspberry Pi 3 Model A+ et Raspberry Pi 4 Model B.
- Toutes les cartes Khadas VIM de VIM1 au dernier VIM4 SBC.
- Pine64 Rock64, Rockpro64, Quartz64 modèle A et Quartz64 modèle B
- Radxa Rock Pi 4B+, Rock Pi 4C, Rock Pi 4C+
- Carte Tinker Asus, carte Tinker S, carte Tinker 2 et carte Tinker R2
- Orange Pi Zero, Pi Zero 2 et R1 Plus LTS :

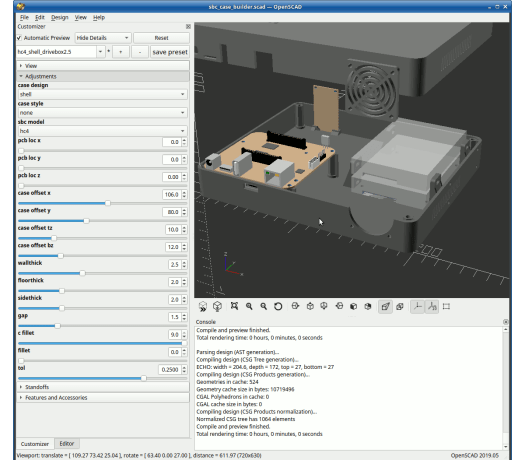

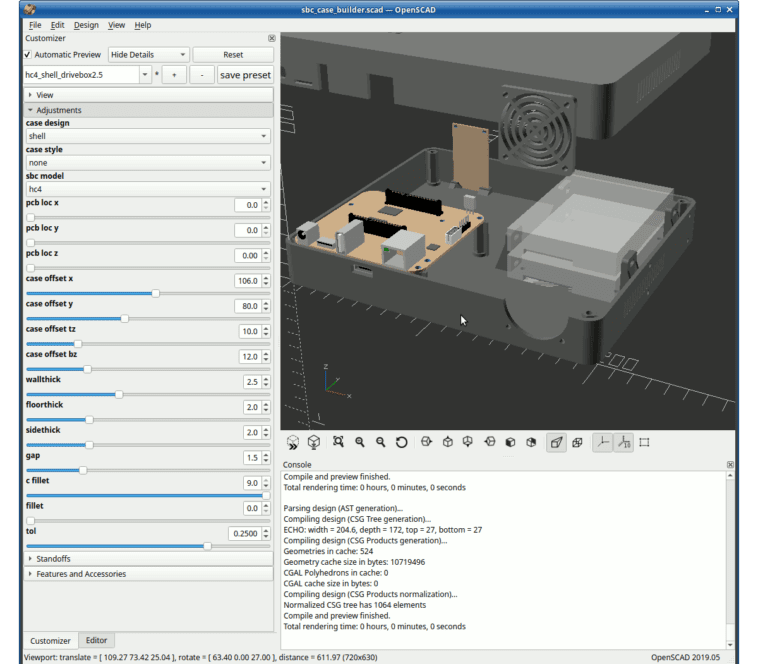

Pour utiliser l’interface utilisateur graphique, activez le Customizer dans le menu OpenSCAD en allant dans View→Customizer ou Window→Customizer selon votre version d’OpenSCAD. Le développeur, Edward Kisiel alias hominoid, explique que de nouveaux cas peuvent être créés et enregistrés et que les cas existants peuvent être modifiés facilement en affichant un cas personnalisé de 60 secondes sur les forums Odroid.
Vous pouvez l’essayer et/ou consulter le code source sur GitHub.
