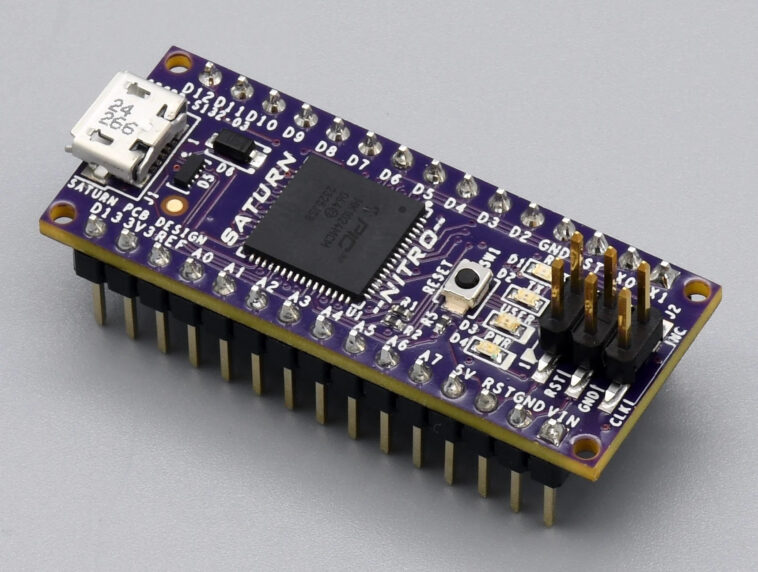

Alors que Microchip libère régulièrement des microcontrôleurs PIC32 et des kits d’évaluation, nous ne voyons pas autant de cartes de développement PIC32 de tiers. Le Saturn Nitro est une exception, et la carte de développement nano-inspirée d’Arduino est équipée d’un microcontrôleur MIPS à usage général PIC32MK à 120 MHz avec Sram 256 Ko, un flash 1024KB et 4KB EEPROM.
La planche suit de près la conception de la planche officielle Arduino Nano et peut être considérée comme une version renforcée avec un microcontrôleur beaucoup plus puissant fournissant 198 DMIP par rapport au microchip ATMEGA328P 8 bits microcontrôleur à 16 MHz avec seulement 2KB SRAM, Flash 32 kb et 1kb eprom, et un I / OS.
Spécifications de Saturne Nitro:
- MCU – Microchip PIC32MK1024MCM064
- Core – MIPS32 Microaptiv MCU Core à 120 MHz avec FPU; Jusqu’à 198 DMIPS
- Mémoire – 256 kb sram
- Stockage – Flash de 1 Mo, EEPROM 4KB
- Port USB – 1x micro USB OTG également utilisé pour l’alimentation
- En-têtes arduino nano
- I2C, IRDA, BUS LIN, PMP (Port maître parallèle), SPI, UART / USART
- 20x analogique numérique ou 20x selon la configuration.
- Modules ADC 7x 12 bits à 3,75 msps
- Modules DAC 3X 12 bits
- Paies de sortie PWM 12X
- Modules d’encodeur en quadrature 6x
- Canaux DMA 8x
- 4x amplifications opérationnelles
- 3,3 V Niveaux logiques uniquement, à l’exception de quelques broches tolérantes 5V indiquées dans le diagramme ci-dessous.
- Débogage – En-tête ICSP à 6 broches
- Mission
- Bouton
- Power, TX / RX et LED utilisateur
- Alimentation électrique
- 5V via le port micro USB
- 6,5 à 20VDC via la broche Vin
- Sortie régulée 5V sur la broche B4 (5V) qui peut également être utilisée pour l’entrée 5V.
- Sortie régulée 3V3 sur la broche B14 (3V3)
- Dimensions – 43,18 x 17,78 mm (Arduino Nano compatible)
- Plage de températures – 0 ° C à 85 ° C
Il n’y a pas grand-chose dans un moyen de documentation pour la carte elle-même, mais vous pouvez utiliser le Microchip MPLAB-X IDE et d’autres outils de développement, y compris le débogueur MPLAB PCKIT 4 ou PCKIT 5 en circuit, ou le programmeur Snap Microchip à faible coût.
Vous pouvez également regarder la vidéo ci-dessous où Saturne explique les différences entre le Nitro et l’Arduino Nano, montre comment commencer avec le MPLAB-X IDE et présente quelques démos du tableau.
https://www.youtube.com/watch?v=fni-jwiz7ym
La carte de développement Nitro est décrite comme une «solution à faible coût pour les applications qui ont besoin d’une unité de traitement du plug-in ultra-puissante et ultra-puissante». Cependant, bien que la carte PIC32MK intègre des E / OS pour le contrôle des moteurs que l’on ne trouve pas dans les options de coût à moindre coût, il est un peu plus cher que les cartes MCU de développement typiques que nous couvrons ici sur le logiciel Raspberryme à 49,00 $. Plus de détails peuvent également être trouvés sur la page du produit.
