Ryanteck SnowPi – Guide de soudage

Dans ce guide, nous allons parcourir toutes les étapes pour souder votre nouveau SnowPi.

Vérification des composants

Commencez d’abord par vérifier que vous disposez de tous vos composants.

blankblank

Tu aurais dû:

  • 1 X PCB Snow Pi
  • 1 LED orange diffusée de 5 mm
  • Réseau de résistances 1 X 330 Ohm
  • 1 x en-tête GPIO à angle droit 26 voies
  • 2 LED bleu clair 5 mm
  • LED blanche claire 6 x 5 mm

Pour savoir quelles sont les LED bleues et blanches sont en fait assez simples. Bien que les deux soient transparents si vous les regardez d’en haut, il y a une nette différence entre les deux.

blank

blank

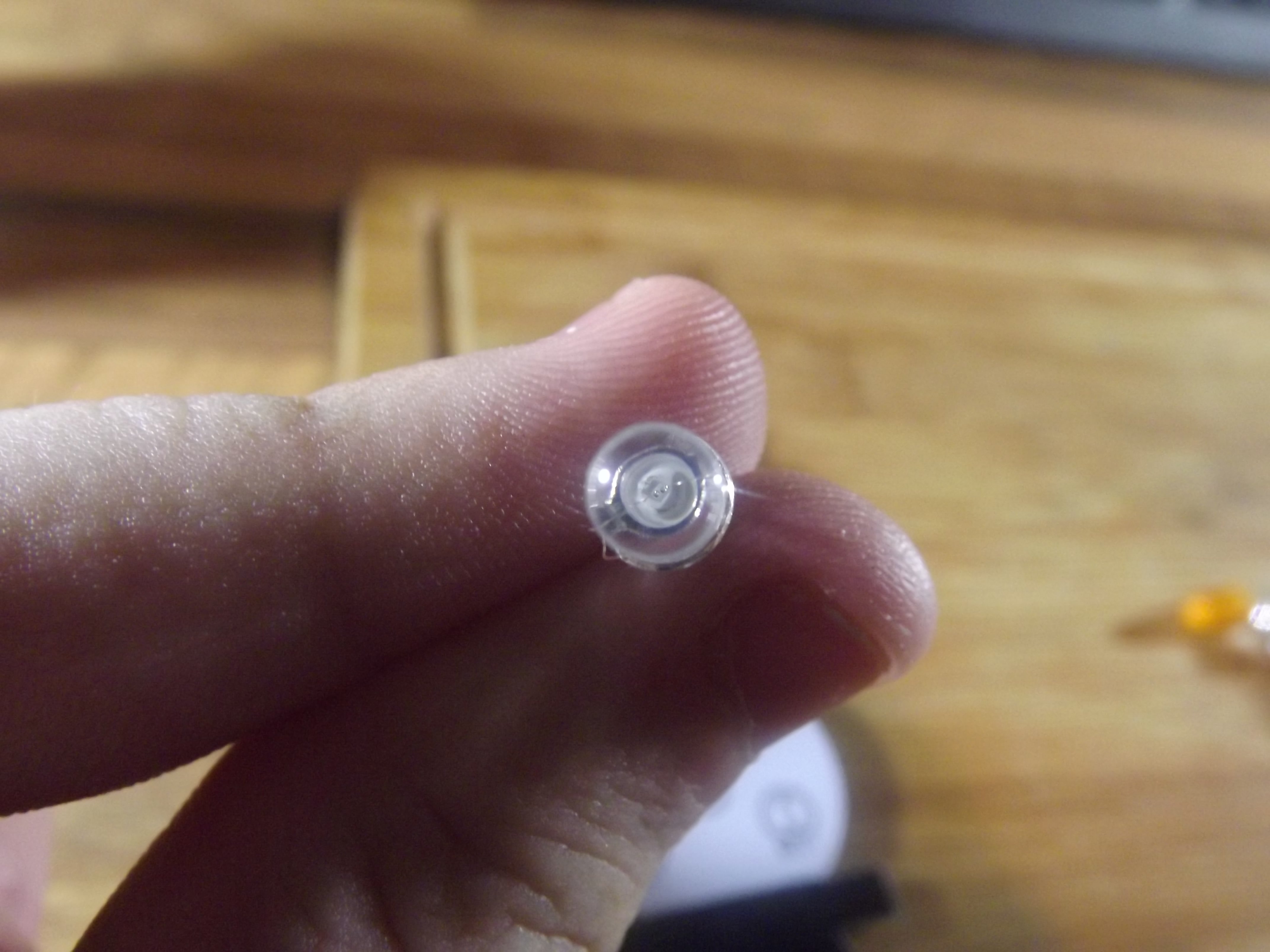

L’image de gauche qui a une vue nuageuse est la LED blanche. La LED la plus transparente à droite est la LED bleue.

Même si vous comptez les 2 LED bleues, vérifiez toujours chaque LED.

S’il vous manque des composants, veuillez | Nous contacter via notre site Internet.

Commençons à souder!

Commencez d’abord par pousser l’en-tête GPIO dans le PCB. Soyez prudent pendant que vous faites cela car ils peuvent être un peu difficiles à ajuster. J’ai trouvé plus facile de pousser le haut en premier, puis de tordre le bas dans le PCB.

blank

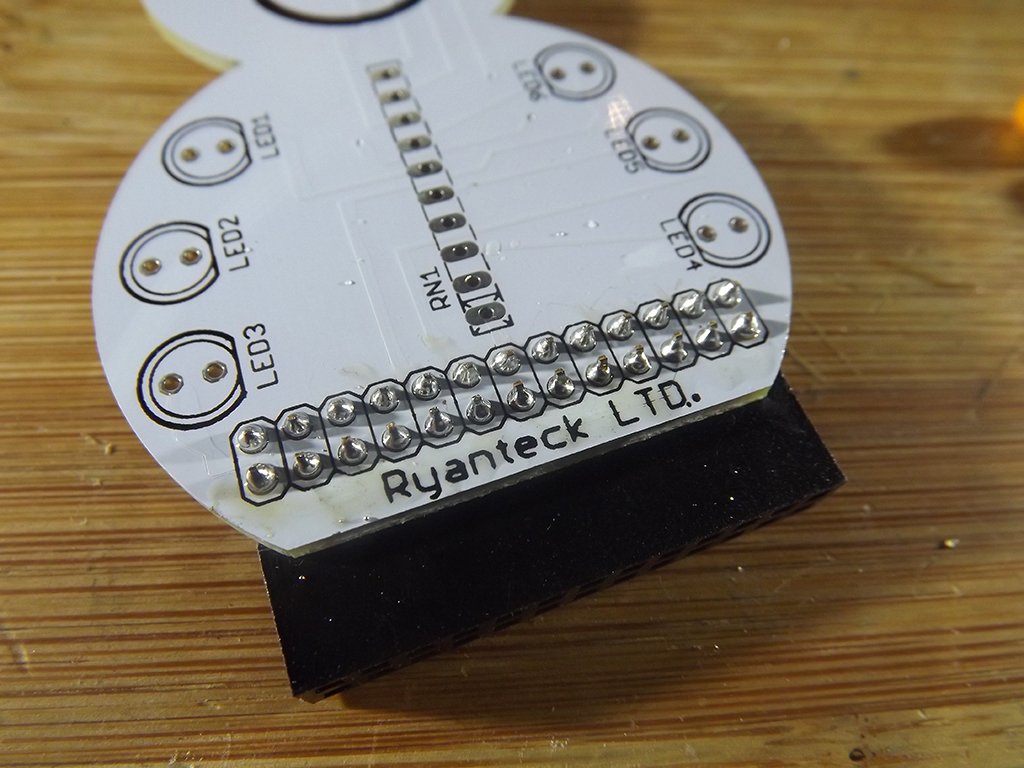

Ensuite, soudez l’en-tête à la carte.

blank

2. Réseau de résistances

Ensuite, nous devons souder l’en-tête de la résistance, nous avons utilisé un réseau de résistances au lieu de LED induviudales car il est plus rapide et plus facile à souder.

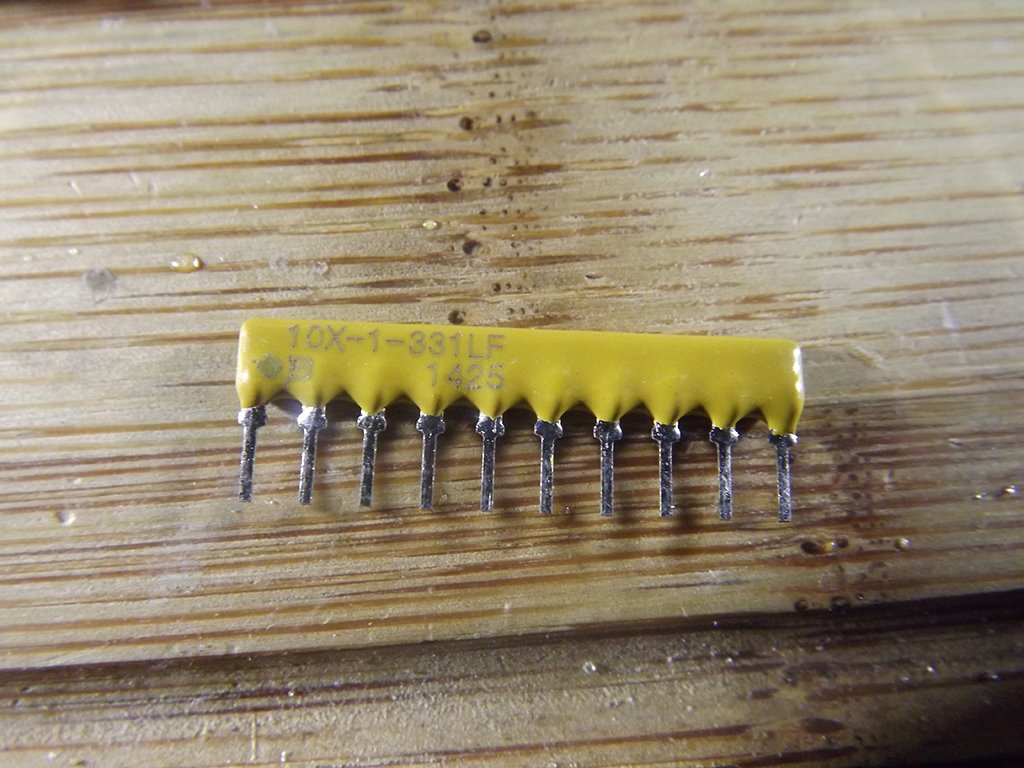

Prenez d’abord note de l’emplacement du texte sur le réseau de résistances. La broche inférieure ici est la broche 1.

blankblank

Ensuite, placez le réseau de résistances dans le PCB avec la broche 1 au bas du PCB qui est le plus proche de l’en-tête.

blankblank

Et puis soudez-le. Vous trouverez une éponge, un morceau de mousse ou quelque chose pour maintenir le réseau en place pour qu’il soit parfaitement droit. Sinon, il va souder avec un petit angle qui n’a pas d’importance. Cela fonctionnera toujours 🙂

blank

3. Diodes électroluminescentes

Enfin, vous devrez souder toutes les LED du SnowPi.

Commencez par vérifier d’abord la polarité de chaque LED. La jambe plus longue est positive et la plus courte négative.

Tous les fils plus courts doivent être plus proches du bord plat. Vous devez également avoir le bord plat de chaque LED en ligne avec la sérigraphie.

blank

Continuez pour chaque LED double vérification que vous mettez les deux LED bleues dans les yeux. (Bien sûr, si vous souhaitez qu’ils soient au milieu de son ventre, vous le pouvez).

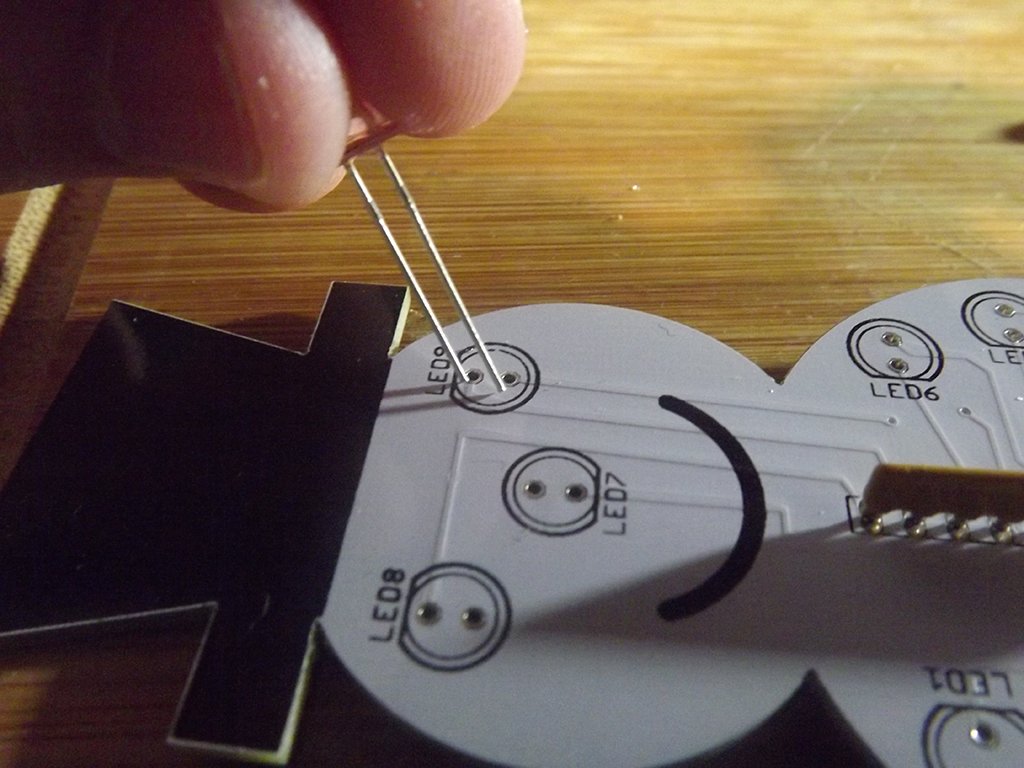

Au fur et à mesure que vous placez chaque LED, pliez les jambes à la base pour les maintenir en place pendant le soudage.

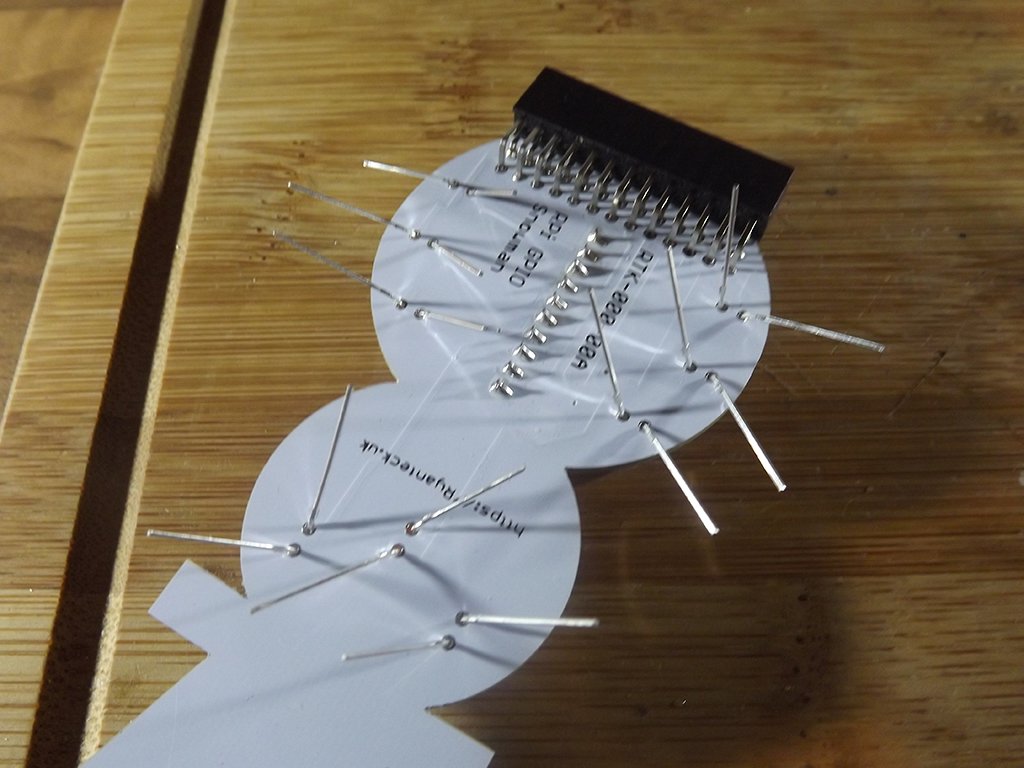

Une fois que tous les PCB sont installés, vous pouvez les retourner et ils devraient tous bien rester en place.

blank

Et puis soudez-les tous!

blank

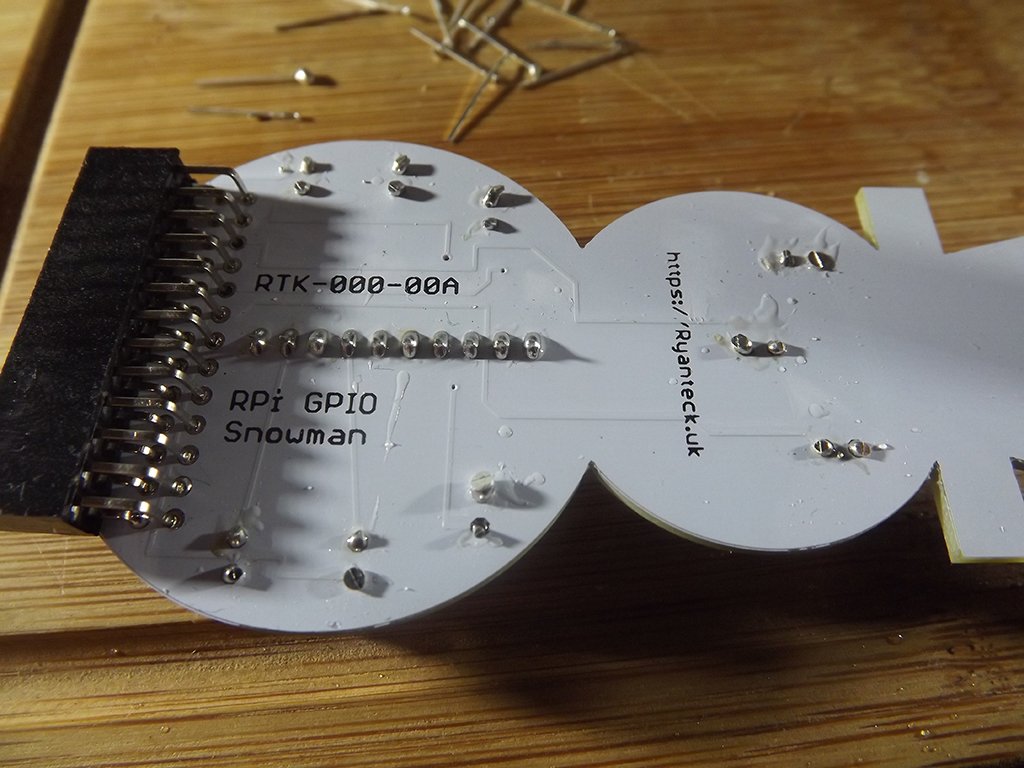

Enfin, coupez les pattes sur chacune des LED! Si vous n’êtes pas satisfait de l’un des joints de soudure, vous pouvez simplement les revoir avec votre fer une fois coupé.

blank

5. Mettez le SnowPi sur votre Raspberry Pi!

Le SnowPi va sur votre Raspberry Pi pointant vers le port HDMI. Sur les A +, B + et Pi 2, il passe sur les broches GPIO les plus proches des LED.

blank

Une fois aligné correctement, poussez complètement vers le bas pour installer le SnowPi sur l’en-tête GPIO!

blank

Et vous avez terminé! **
