RP2350-USB-A – Une carte Raspberry PI RP2350 avec un port USB de type A supplémentaire utilisant une implémentation PIO

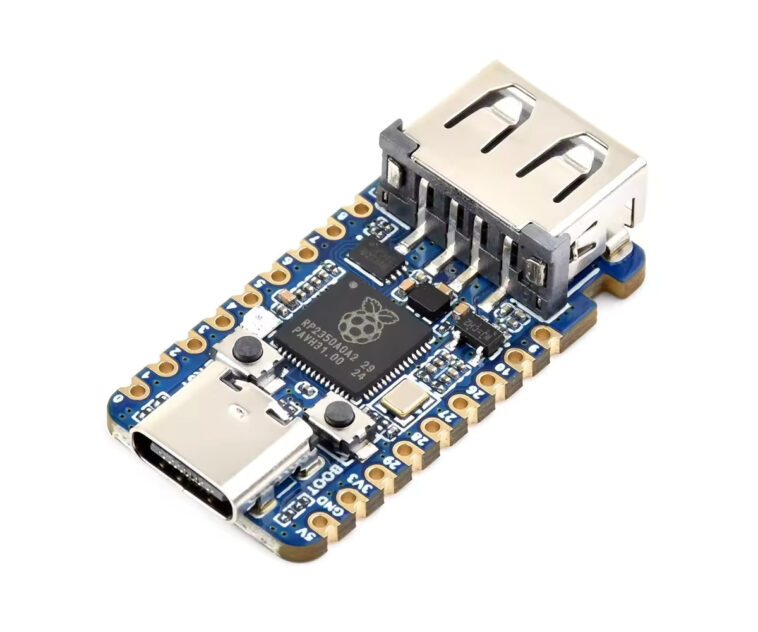

Waveshare RP2350-USB-A est une petite carte Raspberry PI RP2350 avec un port USB-C pour l’alimentation et la programmation et un port USB-A pour utiliser la carte comme appareil USB ou hôte via une implémentation programmable IO (PIO).

La carte dispose également d’une LED RVB et de deux en-têtes GPIO, ce qui pourrait le rendre utile pour contrôler les dispositifs GPIO / I2C / UART / SPI lorsqu’ils sont connectés à un clavier USB ou à une entrée similaire. Alternativement, il pourrait imiter un clavier, une souris ou un autre périphérique USB lorsqu’il est connecté à un hôte.

RP2350-USB-A Spécifications:

• Soc – Raspberry PI RP2350A MCU
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM Trustzone
    • Hazard 32 bits double-core3 RISC-V @ 150 MHz
    • Jusqu’à deux cœurs peuvent être utilisés en même temps
  • Mémoire – 520 Ko SRAM
• Stockage – Flash SPI 2 Mo pour le firmware
• USB
  • Port USB de type A connecté à GPIO12, GPIO13, 5V et GND
  • Port USB 1.1 Type-C pour l’alimentation et la programmation

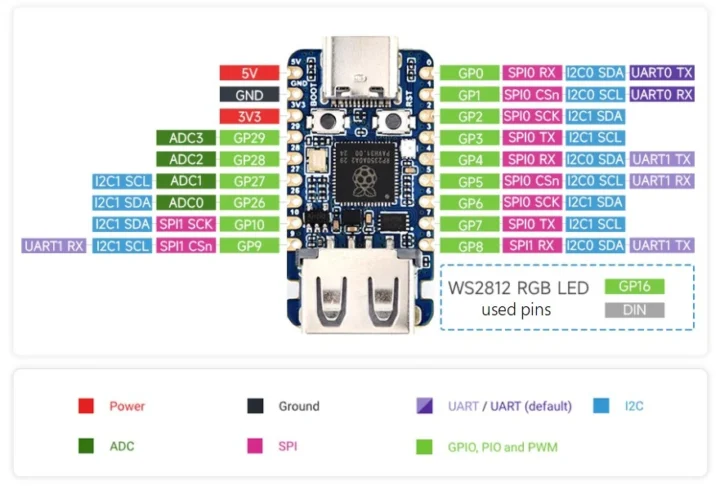

• Extension – en-têtes de pas de 2,54 mm à 9 broches 2x avec 15x GPIOS, 2X UART, 2X I2C, 2x SPI, 4x ADC, 5V, 3,3V et GND
• Mission
  • Bouton de réinitialisation et de démarrage
  • WS2812 RVB LED connecté à GPIO16
• Power – 5V DC via le port USB-C
• Dimension – 33 x 17,5 mm

Waveshare fournit un programme de démonstration C / C ++ et Arduino en utilisant la carte comme appareil USB ou hôte que vous trouverez dans le wiki (après beaucoup de défilement). La démo C / C ++ est basée sur une version modifiée du projet PICO-PIO-USB offrant une implémentation USB hôte / périphérique à l’aide des PIO du Raspberry Pi Pico (RP2040).

Waveshare vend le RP2350-USB-A sur AliExpress pour 6,95 $, mais il n’est pas encore inscrit sur la boutique Amazon ou Waveshare.com de l’entreprise, peut-être en raison des vacances du Nouvel An chinois.
