RP2350-Pizero – Une carte RP2350 avec facteur de forme Raspberry Pi Zero, mini HDMI, 16 Mo Flash

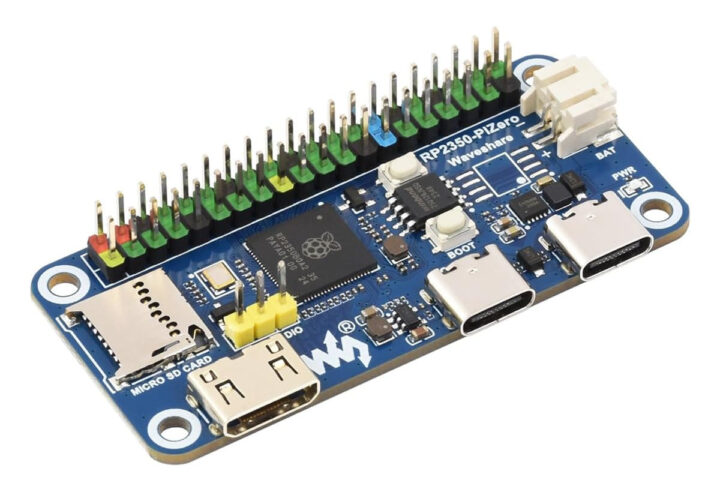

Waveshare RP2350-Pizero est une mise à jour du RP2040-Pizero, en gardant le facteur de forme Raspberry Pi Zero, mais en remplaçant le MCU RP2040 par le microcontrôleur RP2350 Cortex-M33 / RISC-V plus puissant.

Le RP2350-Pizero est toujours livré avec un flash de 16 Mo, un connecteur Micro HDMI / DVI, deux ports USB Type-C, un emplacement pour carte microSD et un en-tête GPIO de 40 broches. Il prend en charge l’entrée d’alimentation 5V via USB-C, ainsi que les batteries Lipo via un connecteur à 2 broches et un circuit de charge.

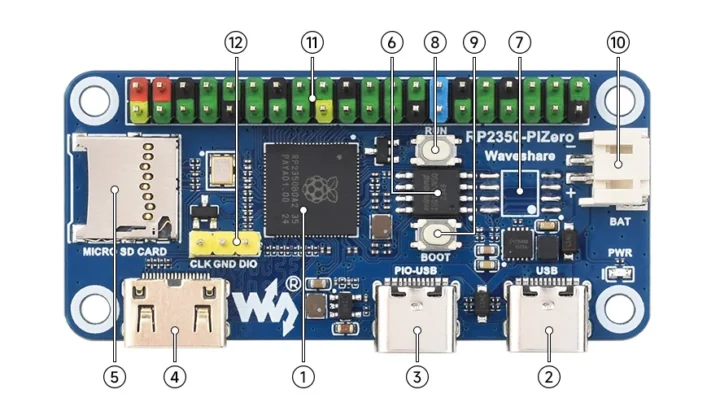

RP2350-Pizero Spécifications:

• MCU – Microcontrôleur – Raspberry PI RP2350B
  • Processeur
    • Dual-core ARM Cortex-M33 @ 150 MHz avec ARM TrustZone, Boot sécurisé ou
    • DUAL-Core RISC-V HAFARD3 @ 150 MHz
    • Les deux noyaux peuvent être utilisés.
  • Mémoire – 520 Ko sur la SRAM sur puce
  • Package – QFN-80
• Mémoire – Empreinte de la puce PSRAM (7)
• Stockage
  • Flash SPI 16 Mo
  • Emplacement pour carte microSD
• Vidéo – Mini port HDMI qui peut produire des signaux DVI
• USB
  • Port 1x USB Type-C (3) pour les données à l’aide de l’implémentation hôte / périphérique PIO-USB
  • Port 1x USB Type-C (2) pour l’alimentation et la programmation
• Extension – En-tête codé couleur à 40 broches avec 2x SPI, 2x I2C, 2x UART, 4x 12 bits ADC, 16x PWM, 8x Machines d’État programmables (PIO) pour le support périphérique personnalisé
• Débogage – interface de débogage à 3 broches
• Mission
  • Boutons de démarrage et d’exécution
  • Power LED
• Alimentation électrique
  • 5V via le port USB Type-C
  • Connecteur à 2 broches pour la batterie au lithium
• Dimensions – 65 x 30 mm

Waveshare fournit des instructions de base pour démarrer avec Micropython, C / C ++ et Arduino dans le wiki. Vous y trouverez également quelques démos C ou Arduino pour la sortie vidéo DVI (fourche PICODVI) via le port Micro HDMI, l’hôte / appareil USB à l’aide de PIO-USB et la fente de carte microSD. Ce sont tous des projets déjà disponibles pour d’autres cartes Raspberry PI RP2350, mais ce sont le sosie Raspberry Pi Zero basé sur ce MCU spécifique que nous avons vu.

Waveshare vend le RP2350-Pizero pour 17,17 $ sur Amazon et 9,99 $ sur la boutique en ligne de l’entreprise. Il est également vendu sur AliExpress, mais pas encore sur le magasin de Waveshare, par des magasins tiers à un prix inconnu… (on me montre une affaire de bienvenue de 0,99 $ que la plupart des gens n’obtiennent pas…))

Merci à INOREMAP pour le conseil.
