Selon cnx-software, le BoardCon Mini1126B-P est un système sur module (SoM) intégrant le SoC ARM 64 bits RockChip RV1126B-P. Ce dernier présente un NPU capable d’atteindre 3 TOPS, tout en intégrant un encodeur et un décodeur compatibles 4K H.264/H.265, idéal pour des applications de vision par intelligence artificielle.
Le Rockchip RV1126, un SoC équipé d’un processeur quad-core ARM Cortex-A7, a été lancé en 2021. Cependant, le modèle RV1126B-P fait peau neuve avec ses quatre cœurs Cortex-A53 et son NPU amélioré à 3 TOPS. Cette version Mini1126B-P représente une avancée par rapport à la version précédente du MINI1126, utilisant dorénavant le nouveau SoC. Plongeons dans les détails.
Processeur Rockchip RV1126B-P et ses 3 TOPS : une avancée dans l’IA

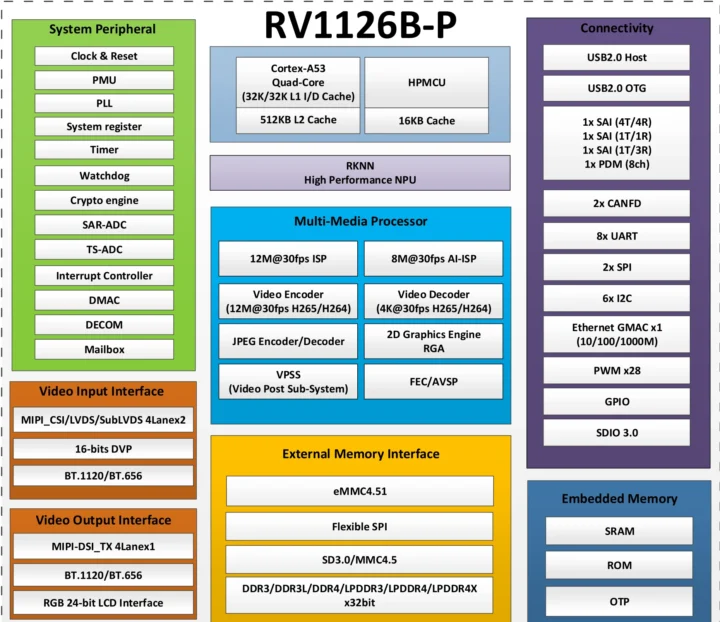

La fiche technique du RockChip précisant les nouvelles fonctionnalités et spécifications en rapport avec le RV1126B-P met en avant plusieurs éléments clés. Le processeur dispose de quatre cœurs Cortex-A53 pouvant fonctionner jusqu’à 1,6 GHz, accompagné de caches L1 de 32 Ko pour l’instruction et de 32 Ko pour les données, ainsi qu’un cache L2 unifié de 512 Ko. Pour le traitement graphique, un moteur graphique 2D est intégré.
Pour la gestion vidéo, le décodage H.265/H.264 peut atteindre des résolutions jusqu’à 3840 × 2160 pixels à 30 fps, tandis que l’encodeur est capable de gérer H.265, H.264 et JPEG à une vitesse de 12 Mbps à 30 fps. Le NPU du Rockchip offre une performance de 3 TOPS en traitement INT8, tout en supportant des frameworks comme TensorFlow et Pytorch.
Le système peut être équipé de 64 Ko de SRAM et de 8 Ko de SRAM pour la gestion des PMU. Il prend en charge jusqu’à 4 Go de mémoire en DDR3, DDR4, LPDDR3, LPDDR4, ou LPDDR4X, et propose différentes interfaces de stockage comme le SPI flexible et l’EMMC 4.51.
Concernant les interfaces d’affichage, le système supporte jusqu’à une résolution maximale de 1080p à 60 fps via une MIPI DSI à 4 voies, avec un débit de 1,5 Gbit/s par voie. Les entrées vidéo sont gérées par deux interfaces MIPI CSI capables de supporter jusqu’à 2,5 Gbit/s par voie.
Boardcon Mini1126B-P : un SoM compact optimisé

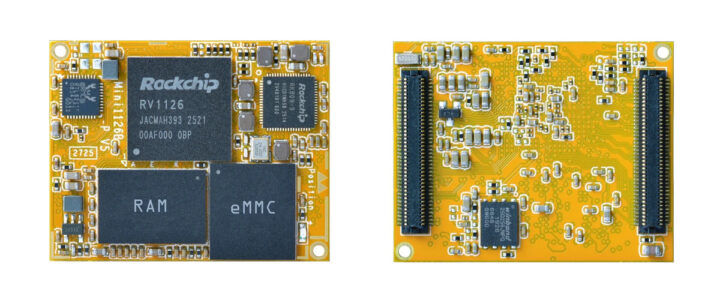

Le BoardCon Mini1126b-P a plusieurs spécifications notables. Le SoC Rockchip RV1126B-P, déjà décrit, fait partie de ses composants essentiels. Pour la mémoire, il peut être configuré avec 2 ou 4 Go de LPDDR4, tandis que le stockage est disponible en plusieurs options allant de 8 Go à 256 Go d’EMMC Flash. Le module utilise le Realtek RTL8211F-CG pour le réseau Gigabit Ethernet et est accompagné de connecteurs de 80 broches pour faciliter les connexions.
Le module prend en charge diverses interfaces, comprenant la communication audio, l’affichage RVB et MIPI DSI, ainsi que la connexion de caméras via 2x MIPI CSI. En matière de puissance, il fonctionne avec une tension d’entrée de 5V DC. Les dimensions compactes de 38 x 30 mm le rendent particulièrement adapté pour des dispositifs intégrés tels que les caméras AI et les robots miniatures.
EM1126B-P : une carte unique pour le développement

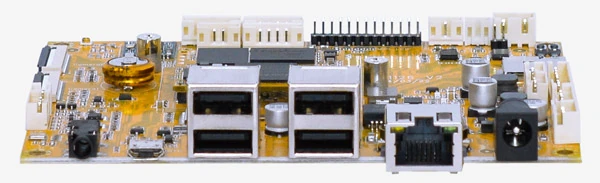

Le BoardCon EM1126B-P est une carte à carte unique conçue pour permettre une évaluation rapide du système sur module MINI1126B-P. Cela facilite également le développement logiciel. Cette carte embarque le SoM avec 2 Go de LPDDR4 et 8 Go d’EMMC Flash par défaut.
En termes de connectivité, elle offre divers ports USB, ainsi qu’une interface réseau Ethernet. Pour le stockage, un emplacement pour une carte microSD est disponible, ainsi qu’un en-tête pour le MIPI DSI pour les sorties d’affichage. Des connecteurs pour caméras ainsi que pour l’audio viennent compléter ses fonctionnalités.
Les dimensions de 120 x 95 mm ainsi que l’entrée d’alimentation CC à 12V/3A garantissent une large gamme d’applications potentielles. L’EM1126B-P affiche ainsi des performances et une flexibilité idéales pour les projets de développement dans le domaine de l’intelligence artificielle.
Actuellement, BoardCon ne divulgue pas de prix public pour ses modules et cartes SBC, mais des informations supplémentaires sont disponibles sur la page produit dédiée.
