Le Rimer SBC est une carte de développement basée sur un microcontrôleur Microchip SAMD51 Cortex-M4 et conçu comme un terrain de jeu autonome complet avec un affichage intégré, un clavier, une entrée audio et une sortie, quelques I / OS, et une batterie Lipo 60x20mm ou une batterie Lipo ou une batterie Lipo 60x20m Porte-batterie en option 18650.
Il est spécifiquement basé sur le microcontrôleur Microchip ATMSAMD51J20A, fonctionnant à 120 MHz avec 1 Mo de mémoire flash et 256 Ko de RAM, et utilise de nombreux périphériques disponibles dans le package TQFP64. La carte comprend un LCD TFT 320 x 240 IPS 320 x 240 connecté via un SPI à grande vitesse et un clavier mécanique de 40 touches numérisé via un expanseur GPIO I2C. Il dispose également d’une sortie de haut-parleur amplifiée de 700 MW et d’une entrée analogique tamponnée et une sortie est acheminée via la prise audio 3,5 mm.
La nature autonome du Rimer SBC le rend adapté au développement en déplacement, au prototypage rapide et à des fins éducatives sans avoir besoin de matériel externe. Le fabricant prévoit également de porter Doom II et d’autres jeux vidéo DOS sur la plate-forme.
Il peut être alimenté par USB-C et prend en charge les batteries Lipo et Li-ion (avec des circuits de charge intégrés) pour une utilisation portable. Nous avons couvert de nombreux cartes de développement ARM Cortex-M4 comme le Canbed M4, Banana Pi BPI-EAI80 et une variante de la pilule noire STM32. Mais c’est la première fois que nous rencontrons un ordinateur Cortex-M4 autonome, bien que le terminal WIO puisse être considéré comme un ordinateur portable (sans clavier) basé sur le même microcontrôleur SAMD51.
Spécifications de Rimer SBC:
- MCU – Microchip ATSAMD51J20A
- Core – ARM Cortex-M4F @ 120 MHz
- Mémoire – 256 Ko RAM
- Stockage – Flash de 1 Mo
- Stockage – Interface de carte SD / MMC, 64KB I2C EEPROM
- Affichage – LCD TFT IPS 320 × 240 320 × 240 avec écran tactile capacitif en option, fonctionnant jusqu’à 60 images par seconde
- Audio – haut-parleur à bord 700MW
- USB – USB 2.0 via le port USB-C
- Périphériques
- Port série 1x (UART, I2C) avec 3,3 V @ 125mA
- PORTS GPIO 2X 6 LANE avec 3,3 V @ 300mA chacun et configurables comme E / S numérique,
- SPI, UART, USART, I2C, TC et TCC
- Des E / S analogiques tamponnées acheminées vers une prise audio 3,5 mm.
- Alimentation électrique
- 5V via USB-C

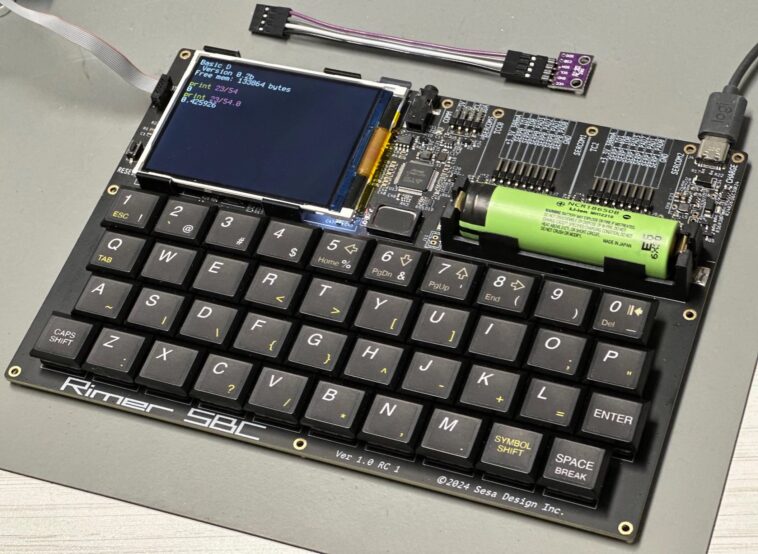

- 16850 Batterie avec chargeur embarqué
- Batterie Lipo de 20 mm x 60 mm avec chargeur embarqué
- Dimensions – TBD
https://www.youtube.com/watch?v=k8oyltsbzdk

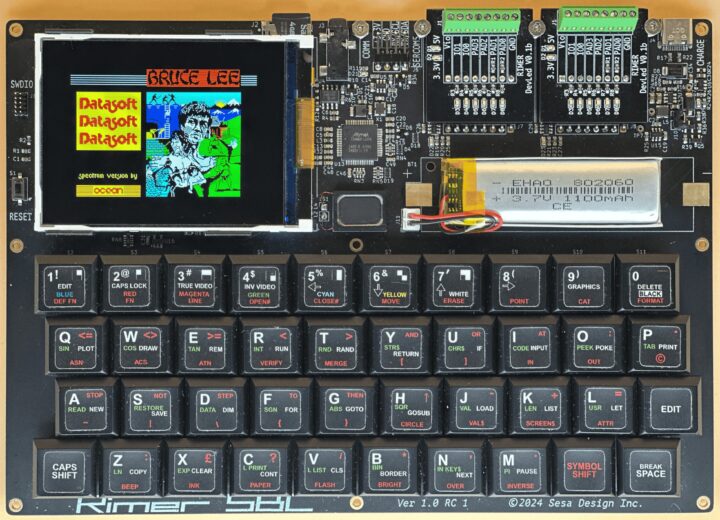

Le Rimer SBC exécute un système d’exploitation basé sur Freertos appelé UCOSR, avec une interface de ligne de commande avec l’historique des commandes, la prise en charge des scripts et un éditeur de texte de base. Il comprend également Basic-D – un interprète de langue de base avec édition de ligne et mise en évidence de la syntaxe – et un émulateur ZX Spectrum 48K avec prise en charge et compatibilité du débogueur avec les fichiers d’instantanés .z80 et .sna. Le firmware et les logiciels du projet sont disponibles sur le compte GitHub du projet dont la section Wiki propose une documentation matérielle de base.
Le Rimer SBC Development Board est au prix de 240 $ sur Tindie, et une prise de batterie Li-Ion 18650 soudée peut être ajoutée pour 5 $.
