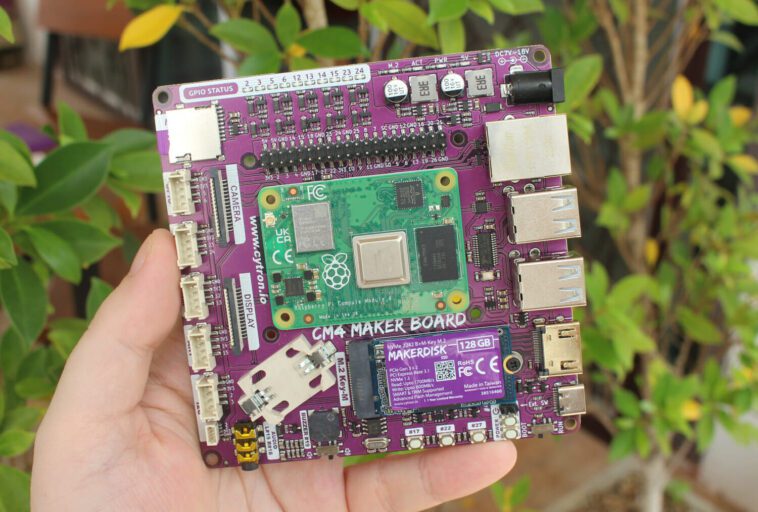

Cytron CM4 Maker Board est une carte porteuse pour le système sur module Raspberry Pi CM4 ou CM4 Lite avec de nombreuses E/S, la prise en charge d’un SSD M.2 NVMe et une batterie de secours RTC, un buzzer et diverses LED pour GPIO statut qui rend la carte particulièrement bien adaptée au marché de l’éducation et au prototypage.
La carte porteuse est également livrée avec le port Ethernet Gigabit habituel et le port HDMI pleine taille, quatre ports USB 2.0, cinq connecteurs Grove, un port Maker, l’en-tête GPIO Raspberry Pi omniprésent à 40 broches et prend en charge l’entrée d’alimentation de la prise cc 7V-18V ou 5V via un connecteur USB Type-C.
Spécifications de la carte CM4 Maker
Spécifications de la carte de création Cytron CM4 :
- SoM pris en charge – Raspberry Pi Compute Module 4 ou Compute Module 4 Lite
- Stockage
- Fente pour carte microSD
- Prise M.2 PCIe 2.0 pour SSD NVMe 2232/2242
- Interfaces vidéo
- Port HDMI 2.0 pleine grandeur
- Connecteur d’affichage MIPI DSI
- Caméra – Connecteur connecteur MIPI CSI
- Audio – Prise audio 3,5 mm, buzzer intégré
- La mise en réseau
- Port Ethernet Gigabit RJ45
- WiFi 5 et Bluetooth 5.0 en option sur le module Raspberry Pi CM4/CM4Lite
- USB – 4 ports hôtes USB 2.0, 1 port USB Type-C pour l’alimentation
- Expansion
- Connecteur GPIO compatible Raspberry Pi 40 broches
- 5 ports Grove
- 2 ports GPIO (GPIO 5, 6 et 23, 24)
- 1 port PWM (GPIO 12, 13)
- 1 port UART (GPIO 14, 15)
- 1 port I2C (GPIO 2, 3)
- 1x port JST-SH Maker 4 broches compatible avec les connecteurs Stemma Qt/Qwiic
- Divers
- 4x LED d’état, 10x LED GPIO
- 2x boutons d’alimentation, 3x boutons utilisateur
- 1x en-tête de bouton d’alimentation externe
- Buzzer muet Commutateur
- Commutateur de démarrage pour sélectionner eMMC (mode démarrage) ou démarrage SD/SSD (mode exécution)
- Support de batterie PCF85063A RTC et RTC 2032
- Source de courant
- Entrée 7V à 18V DC via prise jack d’alimentation
- 5V via le port USB Type-C
- Dimensions – 110 x 110 mm
La carte est conçue pour exécuter le système d’exploitation Raspberry Pi OS fourni par Raspberry Pi Trading.
Déballage du kit CM4 Maker Board
Cytron m’a envoyé le kit « CM4 Maker Board + CM4W4L + MD NVME 2242 128 Go + Accessoires » avec une carte support, un module de calcul 4 Lite avec 4 Go de RAM et WiFi/Bluetooth, un SSD NVMe de 128 Go et d’autres accessoires dont un 5V/ Bloc d’alimentation 3,5A.
Vérifions le contenu du kit principal…
Le paquet contient la carte porteuse CM4 Maker Board elle-même, un Raspberry Pi Compute Module 4 (Lite), un MAKERDISK (carte microSD de classe A1 préchargée avec Raspberry Pi OS) et un ensemble d’accessoires avec des coussinets en caoutchouc et quelques vis et filetages pour le SSD.
Le package MAKERDISK comprend un petit SSD NVMe M.2 2242 B+M Key de 128 Go préchargé avec le système d’exploitation Raspberry Pi qui prend en charge des vitesses de lecture allant jusqu’à 1700 Mo/s et des vitesses d’écriture de 600 Mo/s. Le boîtier est surdimensionné car Cytron l’utilise également pour les SSD SATA ou NVMe de 2,5 pouces plus grands.
Le paquet final est livré avec un adaptateur d’alimentation USB 5 V/3,5 A avec des adaptateurs de prise US, EU et UK.
Installation SSD/MicroSD et premier démarrage
Après avoir inséré le Raspbnerry Pi CM4 Lite (sans flash eMMC) dans la carte porteuse, nous pouvons installer soit la carte microSD MAKERDISK de 32 Go, soit le SSD MAKERDISK de 128 Go.
J’ai fini par installer les deux, mais un seul est vraiment nécessaire, sauf si vous souhaitez utiliser le périphérique de stockage qui n’est pas utilisé pour démarrer le système d’exploitation en tant que périphérique de stockage. Notez que le commutateur de sélection de démarrage en bas à droite de la photo ci-dessus est réglé sur « Boot ». Cela ne fonctionnera que si nous connectons un module Raspberry Pi CM4 avec un flash eMMC, et dans notre cas, il doit être glissé vers la droite pour sélectionner « Exécuter ».
D’un côté, nous pouvons clairement voir les cinq connecteurs Grove pour les modules GPIO, PWM, UART et I2C, ainsi que le très petit Maker Port sur la droite.
Tous les ports accessibles à l’utilisateur se trouvent d’un côté de l’alimentation avec le port USB-C pour une alimentation 5 V, HDMI 2.0 pour une sortie vidéo 4K, quatre ports hôtes USB 2.0, Gigabit Ethernet et une prise CC pour une alimentation de 7 à 18 V. C’est un peu décevant qu’ils n’aient pas étendu la plage jusqu’à 19 ou 20 V car cela nous empêche de l’alimenter avec un bloc d’alimentation typique pour ordinateur portable.
Comme d’habitude, Cytron a également laissé un espace vide sur la sérigraphie pour écrire votre nom ou nom de classe. Dans ce cas, il se trouve sur la face inférieure du tableau. Nous avons fini de préparer notre carte alors connectons un clavier et une souris sans fil, un câble HDMI à un moniteur HDMI de 10,1 pouces, un câble Ethernet et enfin l’adaptateur secteur USB fourni avec le kit.
Cela n’a pas fonctionné pour moi la première fois, car je n’ai pas lu les instructions, mais cela a très bien démarré dès que j’ai déplacé le commutateur de démarrage sur « Exécuter ». Je n’ai pas eu à installer de système d’exploitation puisqu’il est préinstallé sur la carte microSD et le SSD M.2. Mais avant de terminer la première partie de l’examen, je suis toujours curieux de savoir quel périphérique de stockage a été sélectionné pour le démarrage…
| pi@raspberrypi:~ $ lsblk
NOM MAJ:MIN RM SIZE RO TYPE MOUNTPOINT mmcblk0 179:0 0 28.9G 0 disque ├─mmcblk0p1 179:1 0 256M 0 partie/démarrage └─mmcblk0p2 179:2 0 28.7G 0 partie / nvme0n1 259:0 0 119.2G 0 disque ├─nvme0n1p1 259:1 0 256M 0 partie └─nvme0n1p2 259:2 0 119G 0 partie |
Il semble que la carte microSD ait la priorité sur le lecteur NVMe. Je viens de monter la partition de démarrage à partir du SSD pour m’assurer qu’elle était préchargée avec Raspberry Pi OS, et c’est effectivement le cas.
Donc, si nous retirons la carte microSD ou insérons une carte microSD non amorçable, le système démarrera automatiquement à partir du SSD.
Ce sera tout pour aujourd’hui, et je concentrerai la deuxième partie de l’examen sur certaines des caractéristiques uniques de la carte porteuse CM4 Maker Board telles que le SSD NVMe, le RTC, les modules d’extension Grove, etc.
J’aimerais remercier Cytron d’avoir envoyé un échantillon pour examen. Le kit utilisé dans cette revue est similaire au « CM4 Maker Board + CM4W4L + MD NVME 2242 128 Go + Accessoires » moins la carte microSD qui ne semble pas être incluse, mais il devrait y avoir un câble HDMI qui n’était pas dans mon kit . Il se vend actuellement 154,80 $. Si vous n’avez besoin que de la carte porteuse CM4 Maker Board, le prix est bien inférieur à 44,80 $. Tous les prix semblent être promotionnels avec une réduction de 20% pour les prochaines 48 heures.
